CEM-I2-AY-U-C40-LZ-SA-157549 (Obj. č. 157549)

Bezpečnostní spínač s blokováním CEM-AY-C40, RFID, konektor M12, n-polohový

  • Unicode
  • Signalizační výstup jištění ochranného krytu OL
  • Signální výstup polohy dveří OT
  • Konektor M12, 8pól.
  • NPN
CEM-I2-AY-U-C40-LZ-SA-157549 (Obj. č. 157549)

Popis

Princip jištění

Pracovní proud (Power to lock): U ochranného zařízení s aretací fungující na principu pracovního proudu zůstává zařízení aretováno, dokud není přerušeno napájení aretačního elektromagnetu. Hovoří se také o elektrické aretaci.

Nastavitelná přidržovací síla

Přidržovací sílu lze pomocí nastavovacího klíče (č. objed. 125481) nastavit na hodnoty 0 N, cca 30 N a cca 50 N (výchozí nastavení). Přilnavá síla působí při neaktivní aretaci. Tím lze například zabránit samovolnému otevření ochranného zařízení. K tomu musí být přivedeno provozní napětí UB.

Vyhodnocování typu Unicode

Každý aktuátor má vysokou úroveň kódování (Unicode). Spínač detekuje pouze naučené aktuátory. Je možné naučit další aktuátory.

Jednotka rozpozná vždy pouze aktuátor, který byl naučen jako poslední.

Potřebné příslušenství

Aktuátor není součástí dodávky.

Rozměrový výkres
Rozměrový výkres

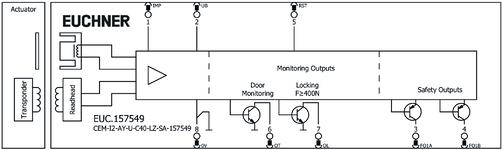

Připojovací schéma
Připojovací schéma
Bezpečnostní spínač s kódovaným transpondérem CEM-C40

Rozměrové výkresy

Rozměrové výkresy
1Aktivní plocha elektromagnetu
2Aktivní plocha čtecí hlavy

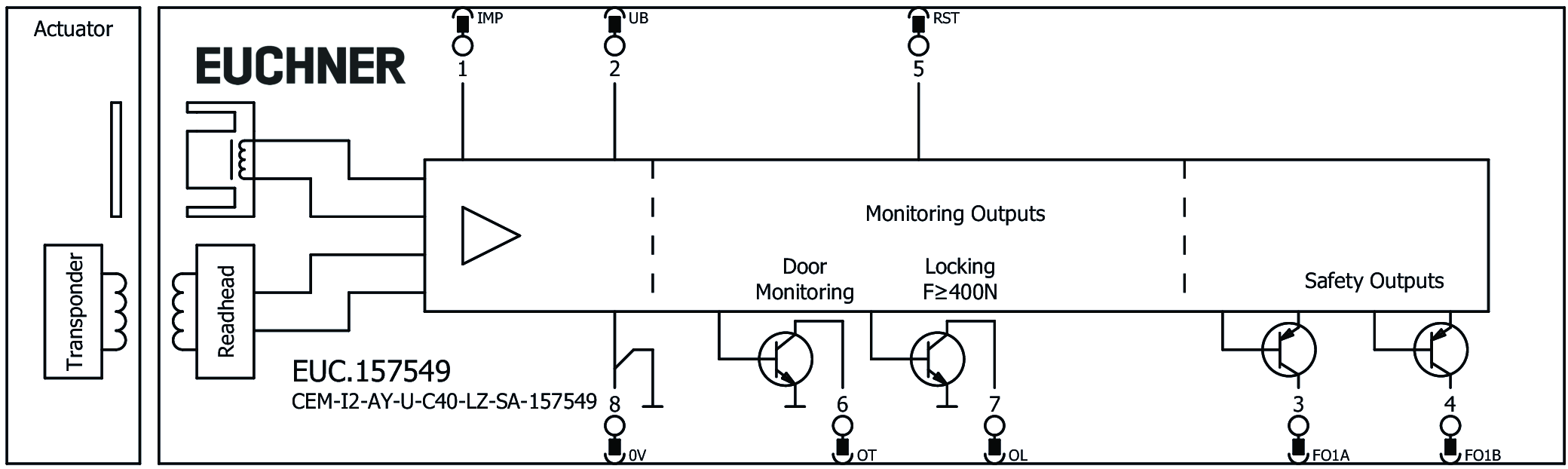

Příklady připojení

Příklady připojení

Technické údaje

Pracovní prostor

Zajištěná vzdálenost vypnutí sar 18 mm
Středový posun
Elektromagnet 5 mm (Ve všech směrech)

Hodnoty elektrického připojení

Zajištění
Externí (napájecí napětí UB) 1 A
Podmíněný návrhový zkratový proud 100 A
Návrhové izolační napětí Ui 30 V
Jmenovité impulzní napětí Uimp 0.5 kV
Napájecí napětí
DC 24 V -15% ... +15% (PELV)
Doba diskrepance max. 10 ms
Doba do zapnutí 700 ... 2500 ms (Jištění ochranného krytu aktivní)
Požadavky na elektromagnetickou kompatibilitu Podle normy EN IEC 60947-5-3
Doba rizika podle normy EN 60947-5-3 max. 260 ms
Třída ochrany III
Odběr proudu
I UB, jištění ochranného krytu aktivní 350 mA (Signalizační výstupy bez zatížení)
I UB, jištění ochranného krytu neaktivní 80 mA (Signalizační výstupy bez zatížení)
Doba trvání zkušebního impulzu max. 0.8 ms
Stupeň znečištění (externí, podle EN 60947-1) 3
OT, OI, OL
Druh výstupu Polovodičový výstup, NPN, odolný proti zkratu
Výstupní napětí
Zapnuto max. 0.7 V DC (Při průtoku proudu 20 mA)
Vypnuto max. UB V DC
Spínací proud
Pro každý signalizační výstup max. 20 mA
FO1A/FO1B
Druh výstupu Polovodičové výstupy, PNP, odolné proti zkratu
Výstupní napětí
LOW U(FO1A) / U(FO1B) 0 ... 1 V DC
HIGH U(FO1A) / U(FO1B) UB - 1.5 ... UB V DC
Kategorie použití
DC-13 DC-13 24 V 150 mA (Varování: Při indukční zátěži musejí být výstupy chráněny nulovou diodou)
Zbytkový proud Ir max. 0.25 mA
Spínací frekvence elektrická max. 0.5 Hz
Spínací proud
Na každém výstupu 1 ... 150 mA

Mechanické hodnoty a prostředí

Typ připojení Konektor M12, 8pól.
Utahovací moment
Upevňovací šrouby 4 Nm
Prodleva do dosažení pohotovostního stavu 12 s
Montážní poloha Libovolná
Držící síla
Nastavitelný 0, ca. 30, ca. 50 (Auslieferungszustand 50 N) N
Teplota při skladování -25 ... 70 °C
Mechanická životnost
Při používání ve funkci dveřního závěsu a nárazové energii 1 J 1 x 10⁶
Odolnost proti nárazům a vibracím Podle normy EN IEC 60947-5-3
Třída ochrany IP65/IP67 (V zapojeném a zajištěném stavu)
Okolní teplota -20 ... 55 °C
Materiál
Čtecí hlava Plast (PBT)
Pouzdro Hliník
Elektromagnet Ocel, niklovaná
Držící síla Fmax
V axiálním směru 600 N (Přístroj signalizuje, pokud držicí síla klesne pod 400 N.)

Charakteristické hodnoty podle EN ISO 13849-1 a EN IEC 62061

Doba provozu 20 y
Monitorování polohy ochranného krytu
Kategorie 4
Úroveň vlastností PL e
PFHD 4,5 × 10–9

Příslušenství

Ke stažení

Celé balení

Stáhněte si všechny důležité dokumenty jedním kliknutím.

Obsahuje:

  • Návod k použití a příp. dodatky k návodu k použití nebo stručné návody
  • Příp. datové listy jako dodatek k návodu k použití
  • Prohlášení o shodě
Stáhnout kompletní balíček (ZIP, 7,0 MB)

Jednotlivé dokumenty

Ostatní dokumenty

Makra ePlan

Objednací údaje

Obj. č. 157549
Název výrobku CEM-I2-AY-U-C40-LZ-SA-157549
Hmotnost brutto 0,757kg
Číslo celního tarifu 85365019000
ECLASS 27-27-24-05 Safety-related transponder switch with guardlocking
