AC-YD-U0,2-SBB-161909 (注文番号 161909)

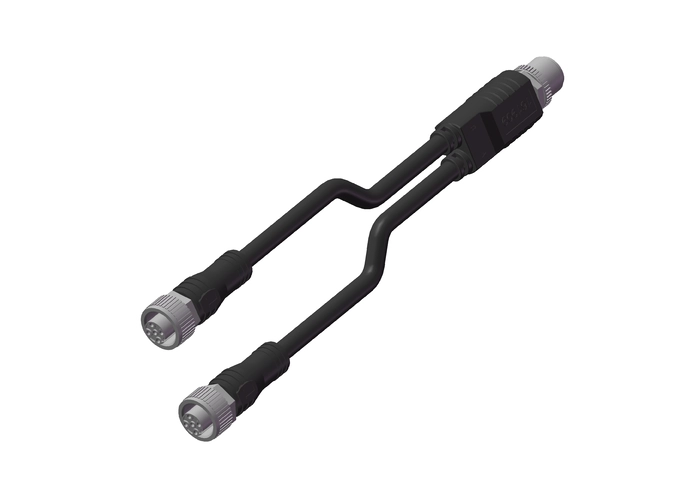

Y分配器 M12 接続ケーブル付き

  • ガードロック ソレノイド CEM-C60 および安全スイッチ CES-I-BP の接続
  • Y ディストリビューター M12 接続ケーブル付き、5 ピン x 2、8 ピン x 1
  • ストレート・プラグコネクター
  • PUR ケーブル
  • ケーブル長 0.2 m
AC-YD-U0,2-SBB-161909 (注文番号 161909)

説明

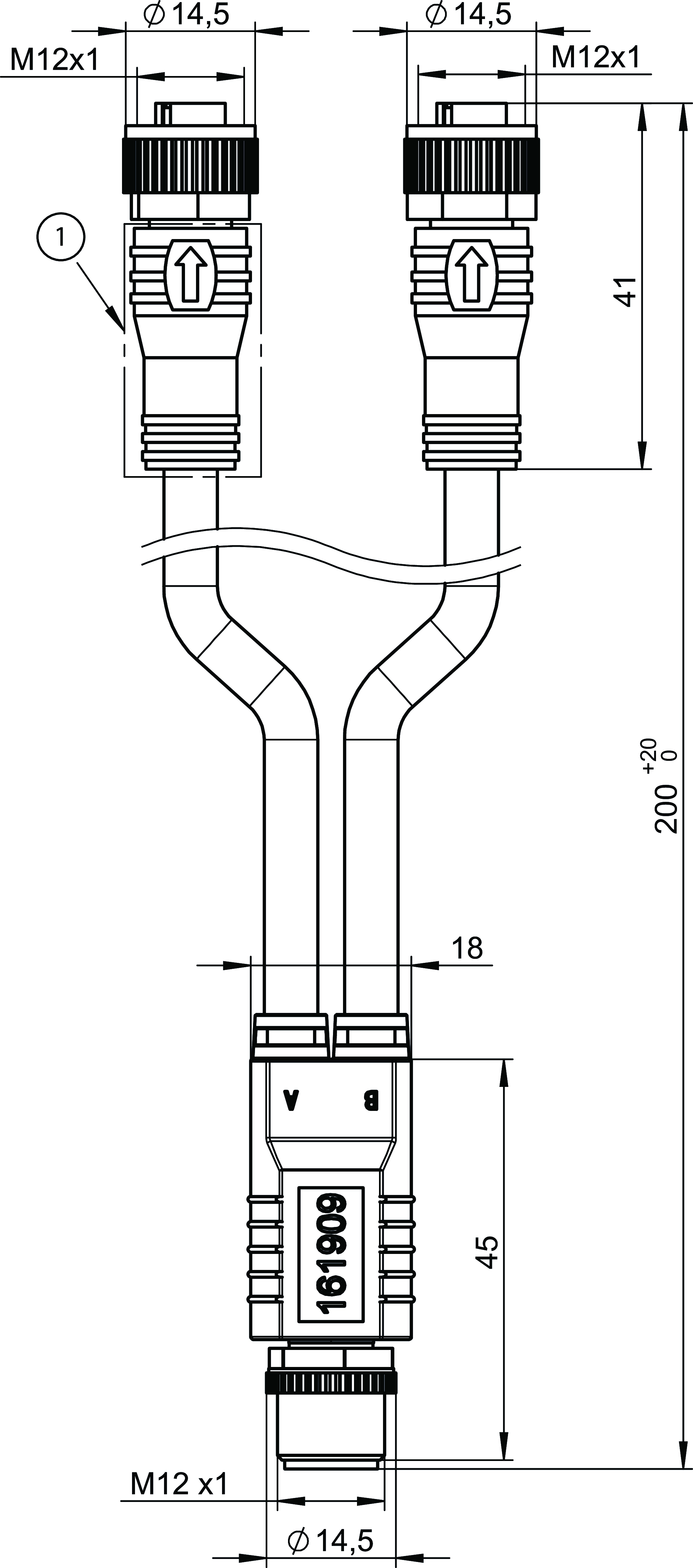

寸法図
寸法図

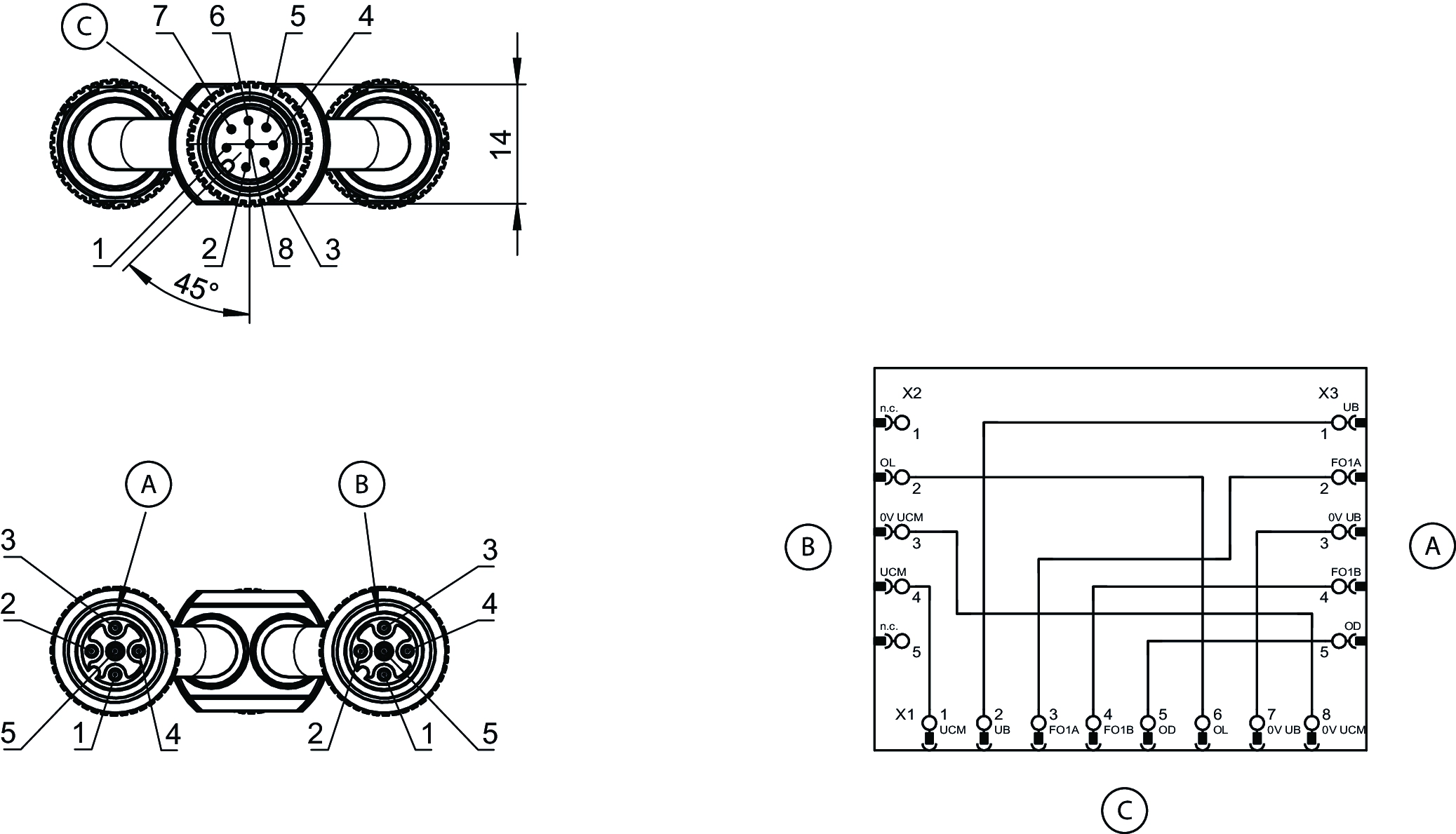

配線図
配線図
配線図
配線図

寸法図

寸法図
1赤グリップ

接続例

接続例

接続例

接続例
Aメス プラグ A 赤 / CES
Bメス プラグ B 黒 / CEM
Cオス・プラグ

技術データ

電気的接続値

定格絶縁電圧 Ui 300 V
定格電圧 30 V
定格インパルス電圧 Uimp 0.8 kV
コンタクト抵抗 5 mΩ
公称電流
40 °C で 2 A
試験電圧
ピン/ピン 0.65 kV
ピン/ハウジング 1.5 kV
EN 60664-1 準拠の汚染度 3

機械的価値と環境

導体断面積 0,34 mm²
保管温度 -25 ... 80 °C
ケーブル長
約 0.2 m
シース色 黒
保護等級 IP65/IP67 (関連する嵌め合い部品とネジによりしっかりと締めこまれている場合のみ)
挿入サイクル >100
周囲温度 -25 ... 80 °C
素材
プラグロック CuZn、ニッケルメッキ
被覆 PUR
お問い合わせ CuZn、ニッケルメッキ、および 0.15 ～ 0.20 μm、金メッキ
カップリング TPU GF、自己消火性
プラグ TPU、自己消火性
プラグ ハウジング TPU、自己消火性
接続 2、3
接続形態 プラグコネクター M12
接続形態 メス プラグ
ケーブル コンセント ストレート
ピン数 5
プラグロック ネジ式端子
接続 1
接続形態 プラグコネクター M12
接続形態 オス・プラグ
ピン数 8
プラグロック ネジ式端子

ダウンロード

一式

ワンクリックですべての重要文書をダウンロードできます。

コンテンツ：

  • 操作説明書、およびその補足文書もしくは簡略説明書
  • 操作説明書の補足データシート
  • 適合宣言書
一式をダウンロード (ZIP, 0,3 MB)

単一文書

その他の文書

イープランマクロ

文書番号
バージョン
言語
サイズ
EUC.161909
文書番号
バージョン
言語
サイズ
0,1 MB

発注データ

注文番号 161909
品目指定 AC-YD-U0,2-SBB-161909
総重量 0,055kg
関税番号 85364900
