AC-YD-U0,2-SBB-161909 (N.º de pedido 161909)

Elija el contenido Descripción Dibujos acotados Datos técnicos Componentes Accesorios Enlace de descarga Datos de pedido

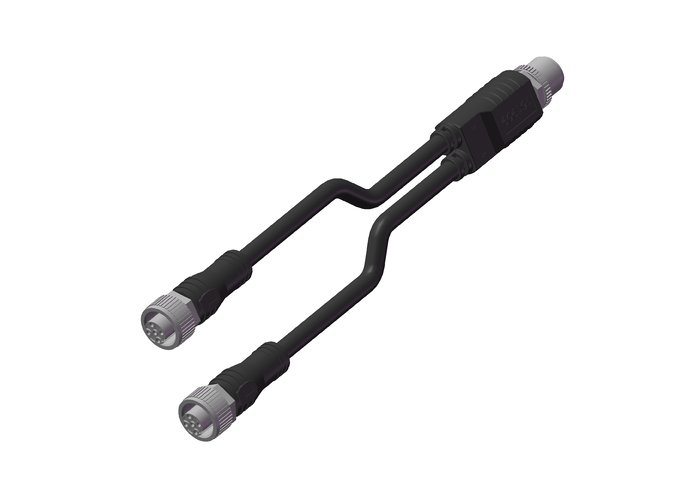

Distribuidor en Y M12 con cable de conexión

Para la conexión del solenoide de bloqueo CEM-C60 y el interruptor de seguridad CES-I-BP
Distribuidor en Y M12 con cable de conexión, 2 x 5 polos, 1 x 8 polos
Conector recto
Cable de PUR
Longitud del cable: 0,2 m

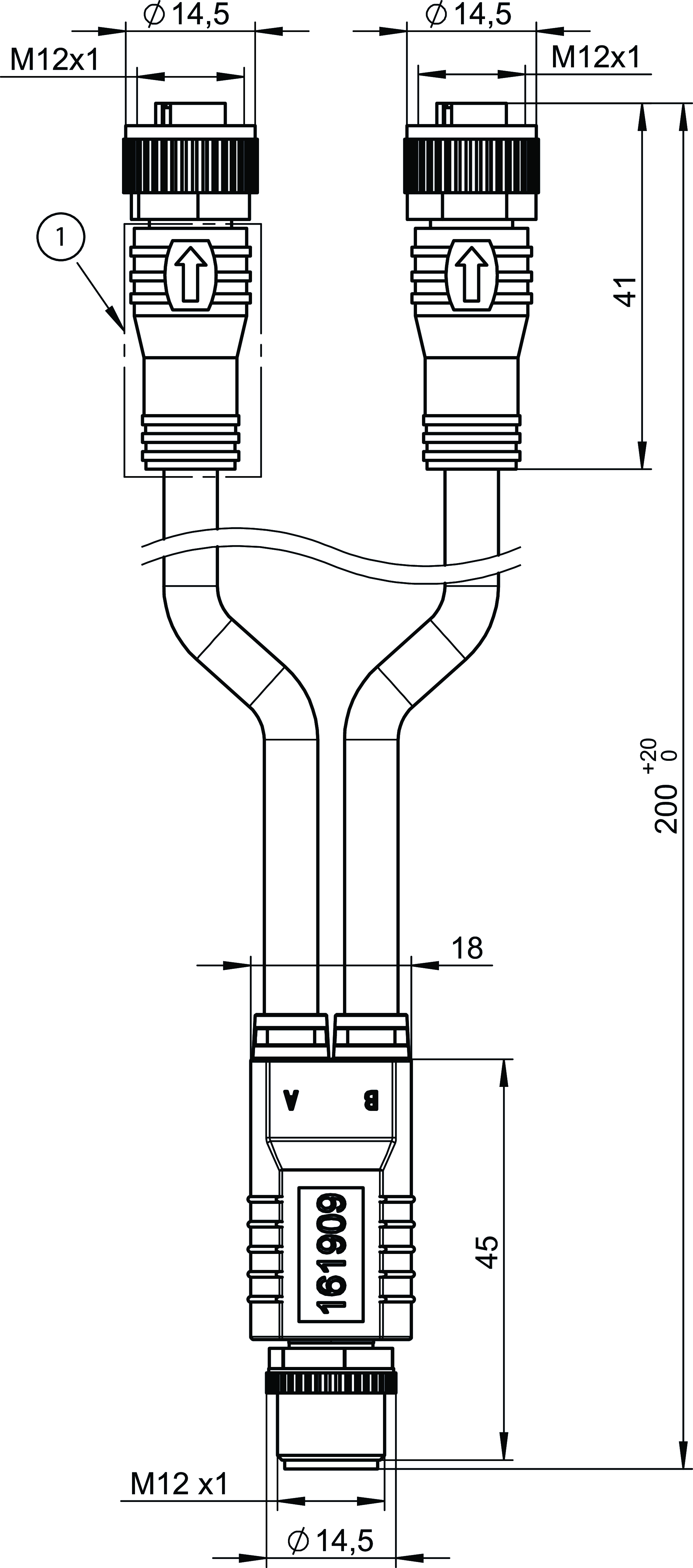

1	Empuñadura roja

Tensión de aislamiento de referencia U_i	300 V
Nivel de tensión	30 V
Tensión nominal de impulso U_imp	0.8 kV
Resistencia de paso por contacto	5 mΩ
Corriente nominal
A 40 °C	2 A
Tensión de prueba
Pin/Pin	0.65 kV
carcasa	1.5 kV
Grado de contaminación según EN 60664-1	3

Sección del conductor	0,34 mm²
Temperatura de almacenamiento	-25 ... 80 °C
Longitud del cable
Aprox.	0.2 m
Color del revestimiento	Negro
Clase de protección	IP65/IP67 (Solo cuando está atornillado con las correspondientes contrapiezas)
Ciclos de enchufe	>100
Temperatura ambiental	-25 ... 80 °C
Material
Enclavamiento del conector	CuZn, niquelado
Recubrimiento	PUR
Contacto	CuZn, capa inferior de níquel y dorado superficial 0,15-0,20 μm
Acoplamiento	TPU GF, autoextinguible
Conector	TPU, autoextinguible
Caja de conexiones	TPU, autoextinguible

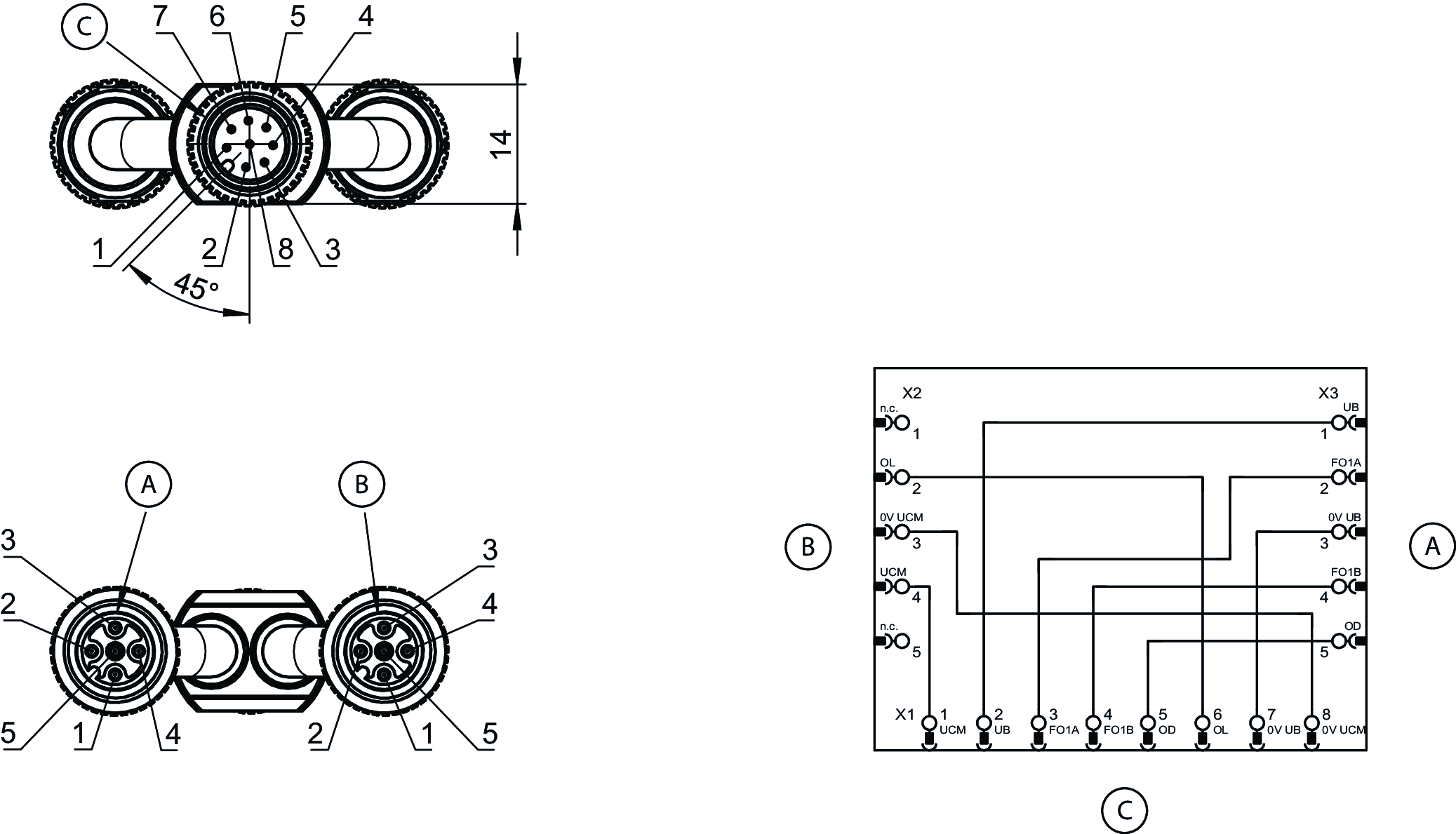

	Conexión 2, 3
Tipo de conexión	Conector M12
Tipo de conexión	Conector hembra
Salida de cable	Recto
Número de polos	5
Enclavamiento del conector	Conexión roscada
	Conexión 1
Tipo de conexión	Conector M12
Tipo de conexión	Conector macho
Número de polos	8
Enclavamiento del conector	Conexión roscada
