CTS-C1-BP-CC-FLX-AP-VSA-167917/V20 (N° de commande 178213)

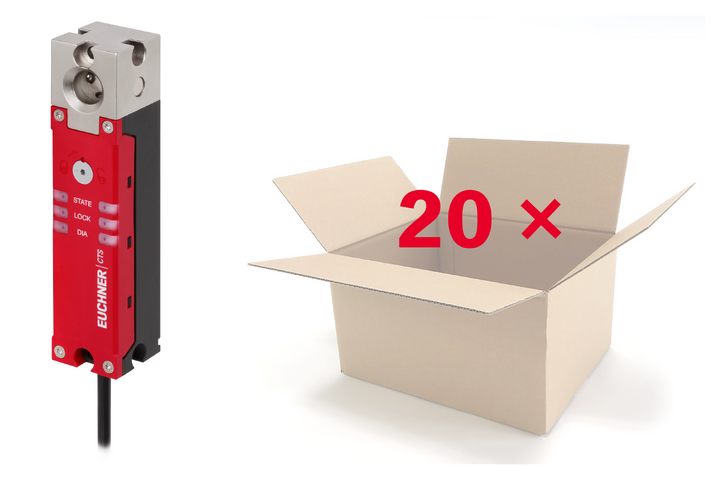

Interrupteur de sécurité avec interverrouillage CTS-C1-BP FlexFunction, RFID, câble de raccordement en PVC avec connecteur(s) M12, 20 interrupteurs par lot

  • 20 interrupteurs de sécurité CTS-C1-BP-CC-FLX-AP-VSA-167917 par colisage
CTS-C1-BP-CC-FLX-AP-VSA-167917/V20 (N° de commande 178213)

Caractéristiques techniques

Puissance électrique connectée

Tension de service de l’électroaimant DC protégée contre les inversions de polarité, stabilisée, ondulation résiduelle<5 %, SELV
Charge de commutation
selon UL DC 24 V, Class 2

Valeurs mécaniques et environnement

Résistance aux chocs et aux vibrations selon EN IEC 60947-5-3

Divers

Avis pour l'homologation UL Fonctionnement uniquement avec alimentation UL-Class 2 ou mesures équivalentes, voir mode d’emploi

Interrupteurs CTS-C1-BP-CC-FLX-AP-VSA-167917 (Code article 167917)

Interrupteurs CTS-C1-BP-CC-FLX-AP-VSA-167917 (Code article 167917)

Puissance électrique connectée

Couverture
IMP 1 ... 8 A externe
UB 1 ... 8 A externe
Puissance absorbée 9 W
Courant conditionnel de court-circuit 100 A
Tension assignée d’isolement Ui 32 V
Tension de choc assignée Uimp 0.8 kV
Tension de service DC
UB 24 V DC -15% ... +20% (protégée contre les inversions de polarité, stabilisée, ondulation résiduelle<5 %, SELV)
Temps différentiel max. 10 ms
Temps d’activation max. 400 ms
Exigences de protection CEM selon EN IEC 60947-5-3
Tension de service de l’électroaimant DC 24 V DC -15% ... +20% protégée contre les inversions de polarité, stabilisée, ondulation résiduelle<5 %, SELV
Facteur de marche de l’électroaimant ED 100 %
Durée du risque selon EN 60947-5-3 max. 200 ms
Durée du risque selon EN 60947-5-3, Rallonge pour chaque appareil supplémentaire max. 10 ms
Charge de commutation
selon UL DC 24 V, Class 2
Classe de protection III
Consommation
IIMP 500 mA
IUB 50 mA
Degré de pollution (externe, selon EN 60947-1) 3
Sorties de signalisation Ox/C
Type de sortie PNP, protégées contre les courts-circuits
Tension de sortie 0.8xUB ... UB V DC
Courant de sortie
Configuration I (contrôle d’interverrouillage inactif) 1 ... 10 mA
Configuration L (contrôle d’interverrouillage actif) 1 ... 20 mA
Sorties de sécurité FO1A/FO1B
Type de sortie Sorties à semi-conducteurs, PNP, protégées contre les courts-circuits
Tension de sortie
UFO1A /UFO1B BAS 0 ... 1 V DC
UFO1A /UFO1B HAUT UB-4V ... UB V DC (Valeur pour un courant de 50 mA sans prise en compte de la longueur de câble)
Courant de sortie
Configuration I (contrôle d’interverrouillage inactif) 1 ... 75 mA
Configuration L (contrôle d’interverrouillage actif) 1 ... 80 mA
Catégorie d’emploi
DC-13 Configuration I (contrôle d'interverrouillage inactif) 24 V 75 mA (Attention : les sorties doivent être protégées par une diode de roue libre en cas de charges inductives)
DC-13 Configuration L (contrôle d'interverrouillage actif) 24 V 80 mA (Attention : les sorties doivent être protégées par une diode de roue libre en cas de charges inductives)
Durée de l'impulsion de test max. 0.3 ms
Intervalle des impulsions de test min. 96 ms

Valeurs mécaniques et environnement

Anfahrgeschwindigkeit max. 20 m/min
Force de retrait 25 N
Temporisation avant l’état prêt max. 1 s
Force d’actionnement 25 N
Position de montage Au choix
Température de stockage -25 ... 70 °C
Durée de vie mécanique 1 x 10⁶
Force de retenue 10 N
Résistance aux chocs et aux vibrations selon EN IEC 60947-5-3
Indice de protection IP65 / IP67 / IP69 / IP69K
Température ambiante -20 ... 55 °C (En configuration I de l’interrupteur (contrôle d’interverrouillage inactif), la valeur max. est de +50 °C)
Matériau
Boîtier d’interrupteur de sécurité Thermoplastique renforcé avec des fibres de verre
Protection tête d’interrupteur Zinc moulé sous pression
câble de raccordement PVC
Force de retenue Fmax 5000 N
Force de retenue FZh 3800 N
Principe d’interverrouillage Verrouillage hors tension
Connexion X1
Type de connexion Câble de raccordement avec connecteur M12
Rayon de courbure statique 8x diamètre de câble
Départ de ligne droite
Longueur de câble 0.25 m
Nombre de broches 8
Sorties de sécurité FO1A/FO1B
Fréquence de commutation max. 0.2 Hz

Valeurs caractéristiques selon EN ISO 13849-1 et EN IEC 62061

PLSIL maximalPFHDCatégorieDurée d’utilisation
Surveillance de la position du protecteurPL e36.44x10-9420 y
Surveillance de l’interverrouillagePL e36.44x10-9420 y
Ne s’applique qu’avec le contrôle d’interverrouillage actif (interverrouillage pour la protection des personnes). Selon l’élément d’actionnement utilisé.


PLSIL maximalCatégorieDurée d’utilisation
Commande de l’interverrouillageFonction de la commande extérieure de l’interverrouillage20 y


Divers

Avis pour l'homologation UL Fonctionnement uniquement avec alimentation UL-Class 2 ou mesures équivalentes, voir mode d’emploi

Composants

CTS-C1-BP-CC-FLX-AP-VSA-167917
167917
CTS-C1-BP-CC-FLX-AP-VSA-167917
Interrupteur de sécurité avec interverrouillage CTS‑C1-BP FlexFunction, RFID, câble de raccordement PVC avec connecteur M12
  • Verrouillage hors tension
  • Sorties de signalisation interverrouillage (OL) et position porte 1 (OD)
  • Câble de raccordement PVC, 25 cm, connecteur M12, 8 broches

Téléchargements

Ensemble complet

Télécharger tous les documents importants en un seul clic.

Contient :

  • Le mode d’emploi et, le cas échéant, compléments du mode d’emploi ou brèves instructions
  • Le cas échéant, fiches techniques en complément du mode d’emploi
  • La déclaration de conformité
Télécharger l’ensemble complet (ZIP, 17,2 MB)

Données de commande

N° de commande 178213
Désignation article CTS-C1-BP-CC-FLX-AP-VSA-167917/V20
Poids brut 7,24kg
Code douanier 85365019000
ECLASS 11.0 27-27-24-05 Safety-related transponder switch with guardlocking
