CTS-C1-BP-CC-FLX-AP-VSA-167917/V20 (Best. Nr. 178213)

Sicherheitsschalter mit Zuhaltung CTS-C1-BP FlexFunction, RFID, Anschlussleitung PVC mit Steckverbinder M12, 20 Schalter pro VPE

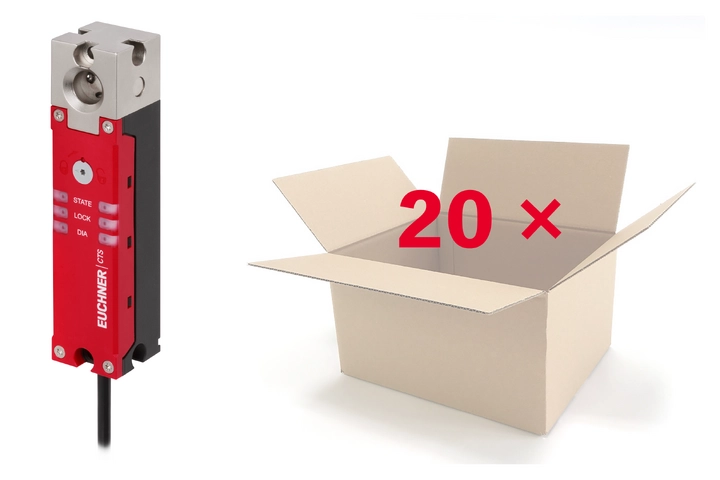

  • 20 Sicherheitsschalter CTS-C1-BP-CC-FLX-AP-VSA-167917 pro Verpackungseinheit
CTS-C1-BP-CC-FLX-AP-VSA-167917/V20 (Best. Nr. 178213)

Technische Daten

Schalter CTS-C1-BP-CC-FLX-AP-VSA-167917 (Best. Nr. 167917)

Schalter CTS-C1-BP-CC-FLX-AP-VSA-167917 (Best. Nr. 167917)

Elektrische Anschlusswerte

Absicherung
IMP 1 ... 8 A extern
UB 1 ... 8 A extern
Anschlussleistung 9 W
bedingter Bemessungskurzschlussstrom 100 A
Bemessungsisolationsspannung Ui 32 V
Bemessungsstoßspannung Uimp 0.8 kV
Betriebsspannung DC
UB 24 V DC -15% ... +20% (verpolsicher, geregelt, Restwelligkeit < 5 %, SELV)
Diskrepanzzeit max. 10 ms
Einschaltzeit max. 400 ms
EMV-Schutzanforderungen gemäß EN IEC 60947-5-3
Magnetbetriebsspannung DC 24 V DC -15% ... +20% verpolsicher, geregelt, Restwelligkeit < 5 %, SELV
Magnet-Einschaltdauer ED 100 %
Risikozeit nach EN 60947-5-3 max. 200 ms
Risikozeit nach EN 60947-5-3, Verlängerung für jedes weitere Gerät max. 10 ms
Schaltlast
nach UL DC 24 V, Class 2
Schutzklasse III
Stromaufnahme
IIMP 500 mA
IUB 50 mA
Verschmutzungsgrad (extern, nach EN 60947-1) 3
Meldeausgänge Ox/C
Art des Ausgangs p-schaltend, kurzschlusssicher
Ausgangsspannung 0.8xUB ... UB V DC
Ausgangsstrom
I-Konfiguration (Zuhaltungsüberwachung inaktiv) 1 ... 10 mA
L-Konfiguration (Zuhaltungsüberwachung aktiv) 1 ... 20 mA
Sicherheitsausgänge FO1A/FO1B
Art des Ausgangs Halbleiterausgänge, p-schaltend, kurzschlusssicher
Ausgangsspannung
UFO1A /UFO1B LOW 0 ... 1 V DC
UFO1A /UFO1B HIGH UB-4V ... UB V DC (Wert bei einem Schaltstrom von 50 mA ohne Berücksichtigung der Leitungslänge)
Ausgangsstrom
I-Konfiguration (Zuhaltungsüberwachung inaktiv) 1 ... 75 mA
L-Konfiguration (Zuhaltungsüberwachung aktiv) 1 ... 80 mA
Gebrauchskategorie
DC-13 I-Konfiguration (Zuhaltungsüberwachung inaktiv) 24V 75 mA (Vorsicht: Ausgänge müssen bei induktiven Lasten mit einer Freilaufdiode geschützt werden)
DC-13 L-Konfiguration (Zuhaltungsüberwachung aktiv) 24V 80 mA (Vorsicht: Ausgänge müssen bei induktiven Lasten mit einer Freilaufdiode geschützt werden)
Testimpulsdauer max. 0.3 ms
Testimpulsintervall min. 96 ms

Mechanische Werte und Umgebung

Anfahrgeschwindigkeit max. 20 m/min
Auszugskraft 25 N
Bereitschaftsverzögerung max. 1 s
Betätigungskraft 25 N
Einbaulage beliebig
Lagertemperatur -25 ... 70 °C
Mechanische Lebensdauer 1 x 10⁶
Rückhaltekraft 10 N
Schock- und Schwingfestigkeit gemäß EN IEC 60947-5-3
Schutzart IP65/IP67/IP69/IP69K
Umgebungstemperatur -20 ... 55 °C (Bei der I-Konfiguration des Schalters (Zuhaltungsüberwachung inaktiv) gilt ein Wert max. von +50 °C)
Werkstoff
Sicherheitsschaltergehäuse glasfaserverstärkter Thermoplast
Schalterkopfhaube Zinkdruckguss
Anschlussleitung PVC
Zuhaltekraft Fmax 5000 N
Zuhaltekraft FZh 3800 N
Zuhaltungsprinzip Ruhestromprinzip
Anschluss X1
Anschlussart Anschlussleitung mit Steckverbinder M12
Biegeradius statisch 8x Leitungsdurchmesser
Leitungsabgang gerade
Leitungslänge 0.25 m
Polzahl 8
Sicherheitsausgänge FO1A/FO1B
Schaltfrequenz max. 0.2 Hz

Kennwerte nach EN ISO 13849-1 / EN IEC 62061

PLmaximaler SILPFHDKategorieGebrauchsdauer
Überwachen der Stellung der Schutzeinrichtung PL e36.44x10-9420 y
Überwachen der ZuhaltungPL e36.44x10-9420 y
Gilt nur bei aktiver Zuhaltungsüberwachung (Zuhaltung für Personenschutz). Abhängig vom verwendeten Betätiger.


PLmaximaler SILKategorieGebrauchsdauer
Ansteuern der ZuhaltungAbhängig von der externen Ansteuerung der Zuhaltung20 y


Verschiedenes

Hinweise für UL-Zulassung Betrieb nur mit UL-Class 2 Spannungsversorgung oder gleichwertigen Maßnahmen siehe Betriebsanleitung

Komponenten

CTS-C1-BP-CC-FLX-AP-VSA-167917
167917
CTS-C1-BP-CC-FLX-AP-VSA-167917
Sicherheitsschalter mit Zuhaltung CTS-C1-BP FlexFunction, RFID, Anschlussleitung PVC mit Steckverbinder M12
  • Ruhestromprinzip
  • Meldeausgänge Zuhaltung (OL) und Türstellung 1 (OD)
  • Anschlussleitung PVC, 25 cm, Steckverbinder M12, 8-polig

Downloads

Gesamtpaket

Alle wichtigen Dokumente mit einem Klick downloaden.

Enthält:

  • Die Betriebsanleitung und ggf. Ergänzungen zur Betriebsanleitung oder Kurzanleitungen
  • Ggf. Datenblätter als Ergänzung zur Betriebsanleitung
  • Die Konformitätserklärung
Gesamtpaket herunterladen (ZIP, 17,2 MB)

Bestelldaten

Bestellnummer 178213
Artikelbezeichnung CTS-C1-BP-CC-FLX-AP-VSA-167917/V20
Bruttogewicht 7,24kg
Zolltarifnummer 85365019000
ECLASS 11.0 27-27-24-05 Sicherheitsgerichteter Transponderschalter mit Zuhaltung
