MSM-1-R-DA-SISISI-H1-165628 (Obj. č. 165628)

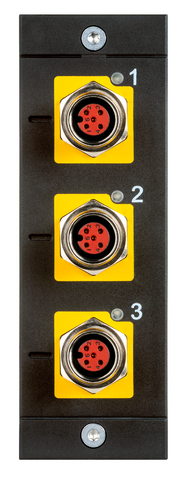

Submodul MSM-1-R... (3× konektor M12 pro bezpečnostní spínače OSSD)

  • Rozšíření funkcí pro moduly MGB2 a MCM
  • Typ připojení: R
  • 3× konektor M12 pro připojení bezpečnostních spínačů OSSD
  • Stavová LED dioda pro každý konektor M12
MSM-1-R-DA-SISISI-H1-165628 (Obj. č. 165628)

Popis

Obsazení konektoru

Konektor (pohled na zásuvnou stranu)KontaktOznačení

1Napájení přístroje OSSD
2OSSD, kanál 1
30 V
4OSSD, kanál 2
5Nezapojeno
Rozměrový výkres
Rozměrový výkres
Rozměrový výkres
Rozměrový výkres
MGB2 Modular: Přehled
Multifunkční systémy zavírání dveří

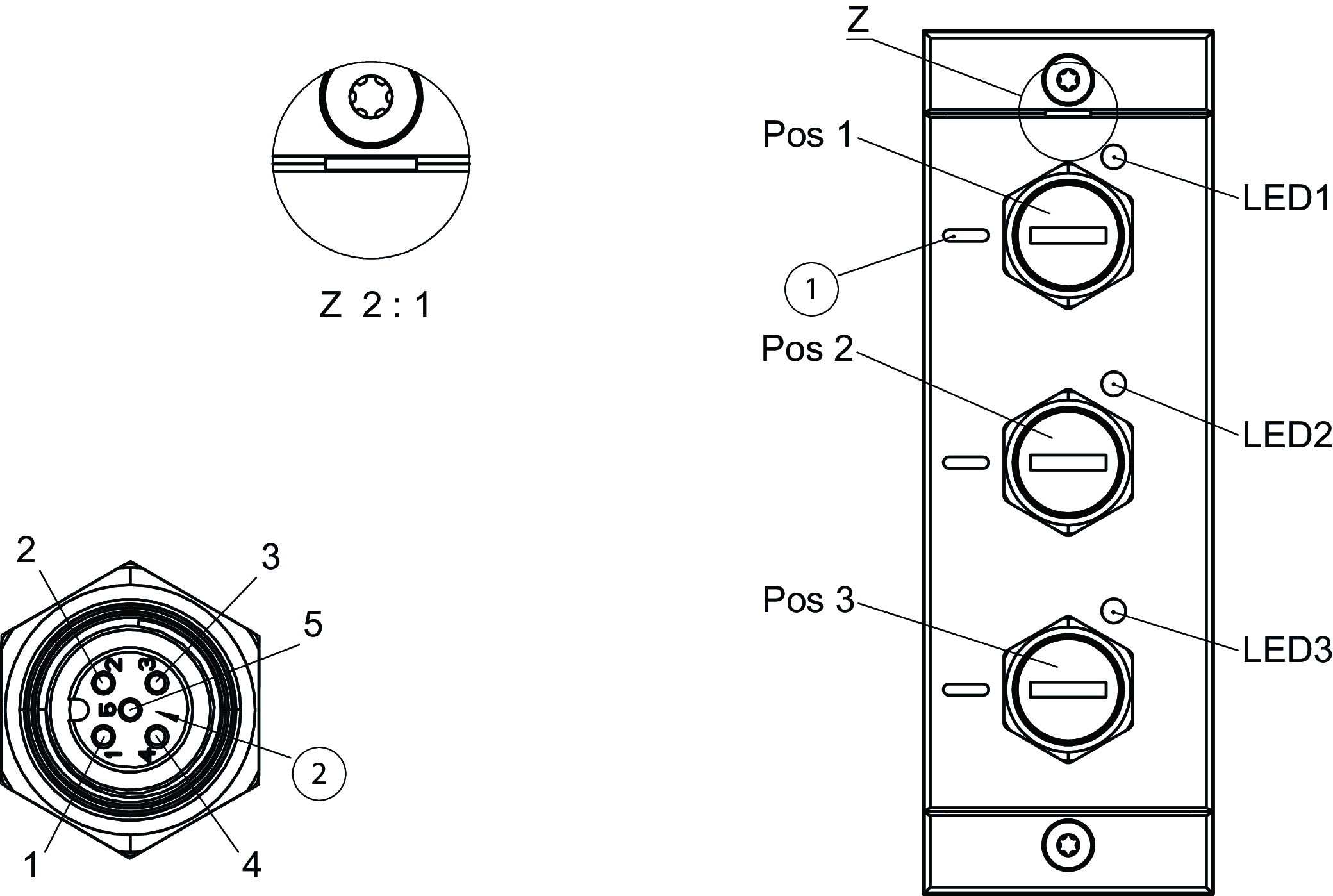

Rozměrové výkresy

Rozměrové výkresy
1Orientace kódování
2Červená vestavná zásuvka
LED1LED indikace
LED2LED indikace
LED3LED indikace
Pos 1Konektor M12 pro připojení bezpečnostního spínače OSSD
Pos 2Konektor M12 pro připojení bezpečnostního spínače OSSD
Pos 3Konektor M12 pro připojení bezpečnostního spínače OSSD
ZOznačuje zarovnání pol. 1

Rozměrové výkresy

Rozměrové výkresy

Technické údaje

Ovládací a zobrazovací prvky

PolohaBarvaDoplňkyProvedeníVkládací štítekSpínací jednotkaVkládací štítekPočetOznačení1LED
1Přípojka M12×1 pro přístroj OSSD
2Přípojka M12×1 pro přístroj OSSD
3Přípojka M12×1 pro přístroj OSSD

Hodnoty elektrického připojení

Odběr proudu max. 50 mA
Ovládací a indikační prvky
Spínaný výkon max. 0.25 W
Spínací napětí 24 V
Spínací proud 5 ... 10 mA

Mechanické hodnoty a prostředí

Montážní poloha Libovolná
Teplota při skladování -25 ... 70 °C
Doba odezvy Viz návod k použití sběrnicového modulu MBM-..., resp. blokovacího modulu / vyhodnocovacího modulu s jištěním ochranného krytu MGB2-I.-BR-... / MGB2-L.-BR-...
Odolnost proti nárazům a vibracím Podle normy EN IEC 60947-5-3
Třída ochrany IP65 (IP20) (Ve vestavěném stavu)
Okolní teplota
Při UB = 24 V DC -25 ... 55 °C
Materiál Plast zesílený skelnými vlákny, zinkový tlakový odlitek, niklovaný

Charakteristické hodnoty podle EN ISO 13849-1 a EN IEC 62061

PLMaximální SILPFHDKategorieDoba provozu
Analýza bezpečnostních signálůPL e-9.06x10-10420 y
Platí pouze pro externě připojené bezpečnostní funkce, jako jsou povolovací spínače, bezpečnostní spínače atd.


Různé

Submodulbreite 1
ID softwaru (SW-ID) 165628

Příslušenství

Ke stažení

Celé balení

Stáhněte si všechny důležité dokumenty jedním kliknutím.

Obsahuje:

  • Návod k použití a příp. dodatky k návodu k použití nebo stručné návody
  • Příp. datové listy jako dodatek k návodu k použití
  • Prohlášení o shodě
Stáhnout kompletní balíček (ZIP, 2,9 MB)

Jednotlivé dokumenty

Ostatní dokumenty

Makra ePlan

Objednací údaje

Obj. č. 165628
Název výrobku MSM-1-R-DA-SISISI-H1-165628
Hmotnost brutto 0,125kg
Číslo celního tarifu 85371098
ECLASS 27-24-26-05 Field bus, decentralized peripheral - function-/technology module
