NZ2RS-511SEM5L060GEC2376 (Obj. č. 169171)

Bezpečnostní spínač NZ.RS, plunžr s rolnou, ocelová rolna ø 12 mm, konektor M12

  • Plunžr s rolnou, ocelová rolna ø 12 mm
  • Konektor M12, 5pól.
  • 1× nuceně rozpínaný kontakt
  • 1× spínací kontakt
  • LED indikátor: 12–60 V AC/DC, žlutý
NZ2RS-511SEM5L060GEC2376 (Obj. č. 169171)

Popis

Směr nájezdu

Horizontálně

Možnost nastavení v krocích po 90 stupních.

LED indikace

Spínač má volně přiřaditelný LED indikátor.

Spínací jednotka

511

Mžikový spínací člen, 1× nuceně rozpínaný kontakt + 1× spínací kontakt

Rozměrový výkres
Rozměrový výkres
Připojovací schéma
Připojovací schéma
Způsob a dráhy spínání
Způsob a dráhy spínání
Elektromechanické bezpečnostní spínače v praxi

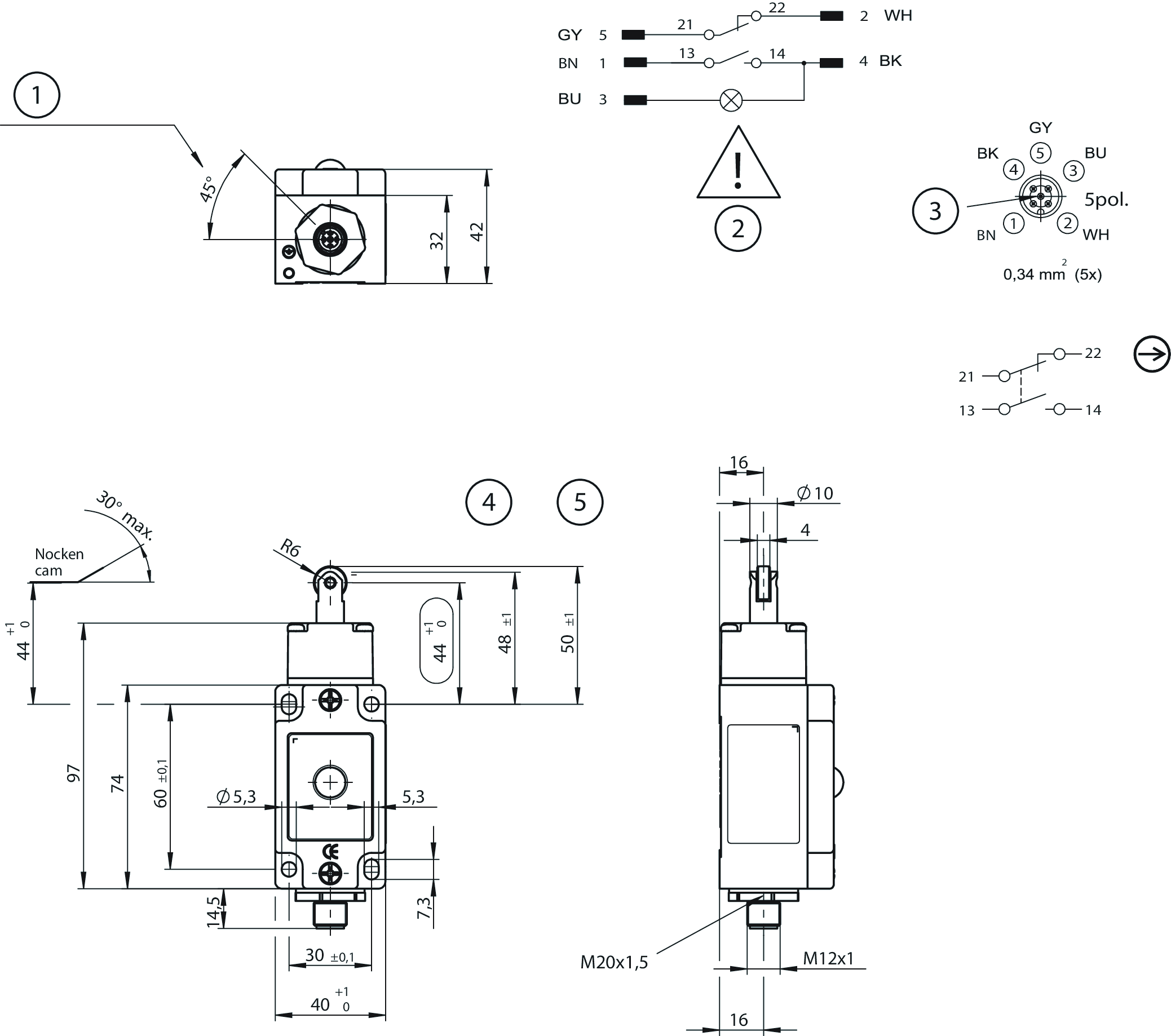

Rozměrové výkresy

Rozměrové výkresy
1Zarovnaný vodicí výstupek.
2Bez ochranného vodiče
3Bez předstihu
4Spínací bod
5Klidová poloha

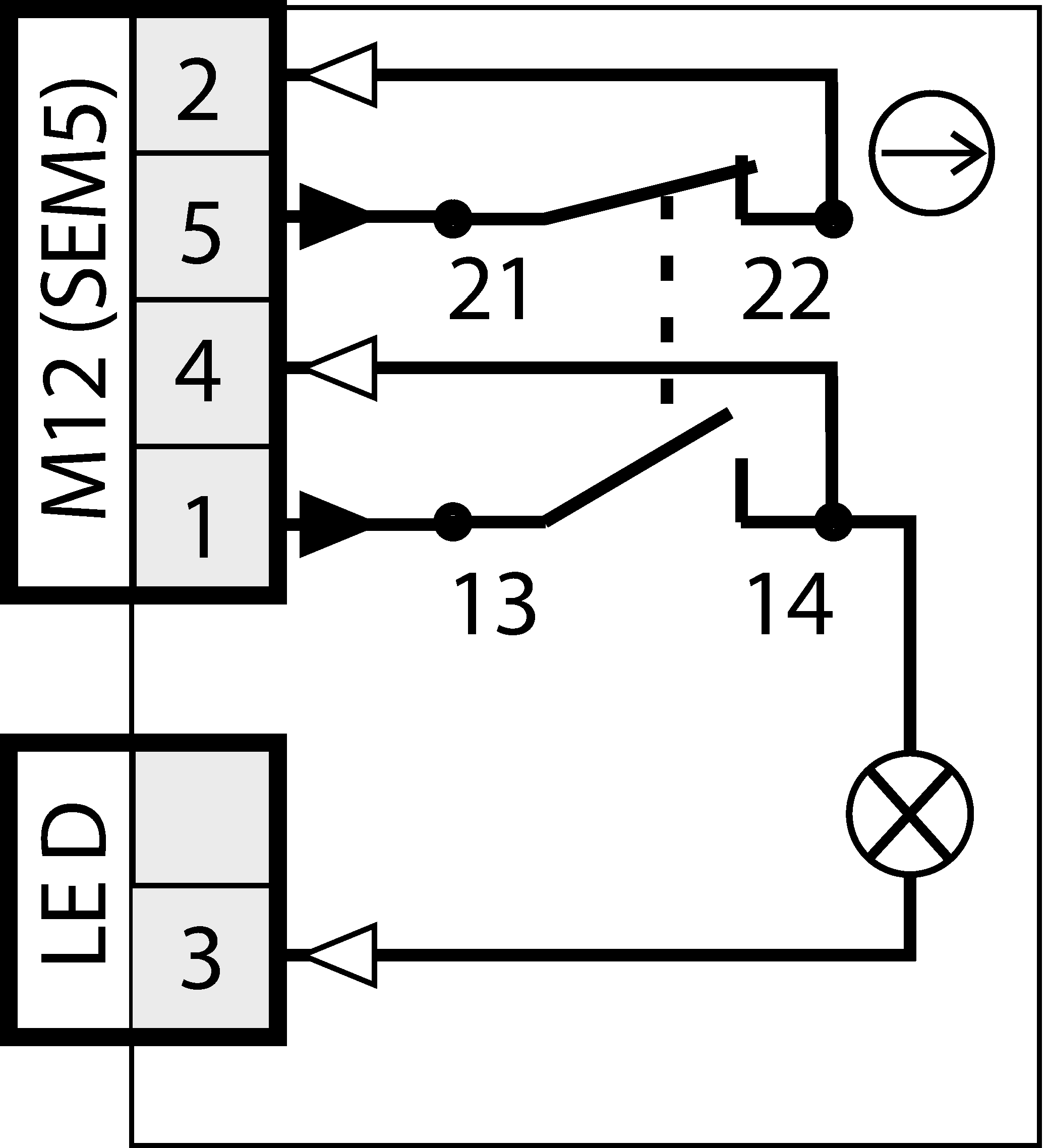

Příklady připojení

Příklady připojení

Diagramy směnových jízd

Diagramy směnových jízd
Kontakty sepnuty
Kontakty rozepnuty
Kontakty nuceně rozepnuty

Technické údaje

Schválení

DNV-GL_TAA0000172 Rev. 1CCC2024010305643584_SafetySwitch N

Hodnoty elektrického připojení

Zajištění max. 4 A gG
Indikační modul
AC/DC 12 ... 60 V Žlutá LED dioda
Návrhové izolační napětí Ui 50 V
Jmenovité impulzní napětí Uimp 1.5 kV
Napájecí napětí
12 až 60 V
Kategorie použití
DC-13 24 V, 4 A
AC-15 30 V, 4 A
Spínací proud
Min. při spínaném napětí 24 V DC 10 mA
Tepelný návrhový proud Ith 4 A

Mechanické hodnoty a prostředí

Anfahrgeschwindigkeit 0.1 ... 20 m/min
Typ připojení
1× Konektor M12 (5pól., průřez připojovacích vodičů 0,34 mm², nepřipojené zemnění, bez předstihu)
Počet spínacích kontaktů 1
Počet nuceně rozpínaných kontaktů pro monitorování polohy dveří 1
Ovládací prvek
Kluzné ložisko z kovu Plunžr s rolnou (Ocelová rolna, d = 12 mm)
Ovládací síla 15 ... 30 N
Montážní poloha Libovolná
Teplota při skladování -25 ... 80 °C
Mechanická životnost 30 x 10⁶
Doba odskoku max. 3 ms
Princip přepínání Mžikový spínací člen
Schließzeit max. 4 ms
Třída ochrany IP67
Okolní teplota -25 ... 80 °C
Materiál
Kontakt Slitina stříbra, velmi tenké pozlacení
Pouzdro Anodicky oxidovaný tlakový odlitek z lehkého kovu

Charakteristické hodnoty podle EN ISO 13849-1 a EN IEC 62061

B10DDoba provozu
Bezpečná detekce polohy2x10720 y
Důležité! Hodnoty platí při DC-13 100 mA / 24 V


Různé

Číslo C
C2376
Další funkce Pouzdro bez ochranného vodiče! Všechny elektrické přípojky musejí být od sítě izolovány buď bezpečnostními transformátory podle normy EN IEC 61558-2-6 s omezením výstupního napětí v případě chyby, nebo rovnocenným izolačním opatřením.

Ke stažení

Celé balení

Stáhněte si všechny důležité dokumenty jedním kliknutím.

Obsahuje:

  • Návod k použití a příp. dodatky k návodu k použití nebo stručné návody
  • Příp. datové listy jako dodatek k návodu k použití
  • Prohlášení o shodě
Stáhnout kompletní balíček (ZIP, 3,8 MB)

Jednotlivé dokumenty

Ostatní dokumenty

Makra ePlan

Objednací údaje

Obj. č. 169171
Název výrobku NZ2RS-511SEM5L060GEC2376
Hmotnost brutto 0,35kg
Číslo celního tarifu 85365019000
ECLASS 27-27-26-01 Safety position switch (Type 1)
