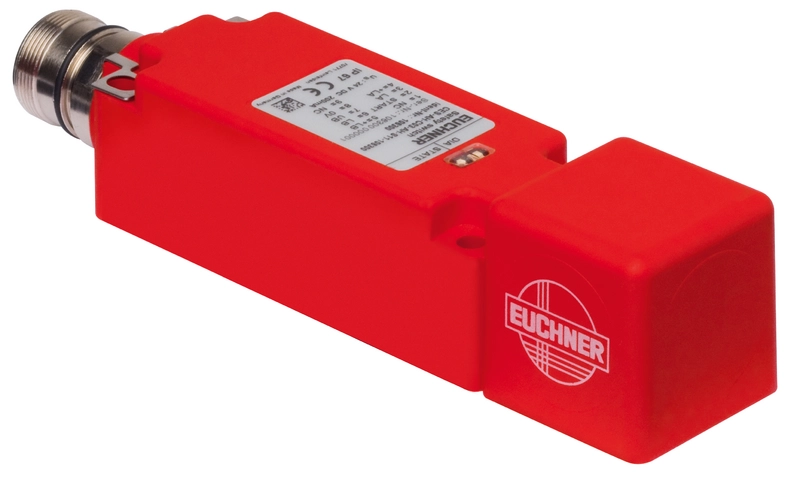

CES-AH-C03-AH-SM-106300 (주문 번호 106300)

비접촉식 안전 스위치 CES-AH-C03-...

  • 전자식 평가장치가 내장된 안전 스위치
  • 3.5A의 부하 전류를 직접 스위칭할 수 있습니다
  • 2개의 안전 출력부(반도체 출력부)
  • EN ISO 13849-1에 따른 범주 3 / PL d
  • 플러그 커넥터 M23 장착
  • 접근 방향 A(조절되지 않음)
  • 유니코드
CES-AH-C03-AH-SM-106300 (주문 번호 106300)

설명

유니코드 평가

각 액추에이터는 높은 수준으로 코딩되어 있습니다(유니코드). 스위치는 길들이기가 완료된 액추에이터만 감지합니다. 추가 액추에이터를 길들일 수 있습니다.

액추에이터의 마지막 Teach-In만 감지됩니다.

EN ISO 13849-1에 따른 범주

내부에 모니터링장치가 장착된, 두 개의 중복적으로 설계된 반도체 출력부(안전 출력부)로 인해 다음에 적합합니다:

  • EN ISO 13849-1에 따른 범주 3 / PL d

각 안전 경로는 서로 별개로 안전한 경로입니다.

LED 인디케이터

상태

상태 LED

DIA

진단 LED

주의:

구동 범위는 기판 재료와 절연 상황에 따라 다를 수 있습니다.

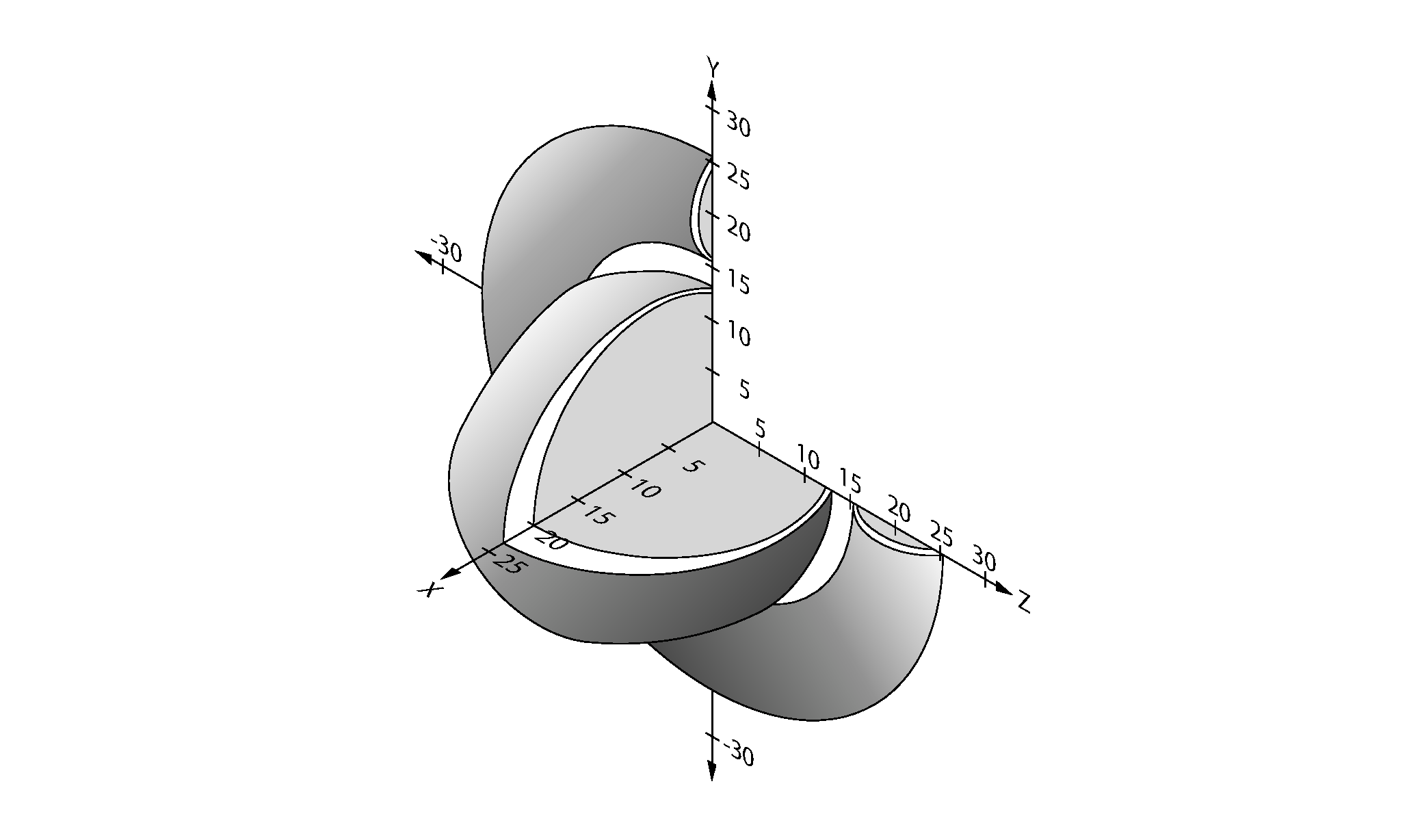

일반적인 구동 범위
(액추에이터 CES-A-BBA 및 CES-A- BCA와 결합한 경우에만)

일반적인 구동 범위<br>(액추에이터 CES-A-BBA 및 CES-A- BCA와 결합한 경우에만)

(액추에이터 CES-A-BPA와 결합한 경우에만)

(액추에이터 CES-A-BPA와 결합한 경우에만)
치수도
치수도

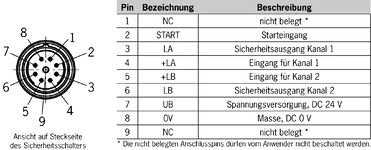

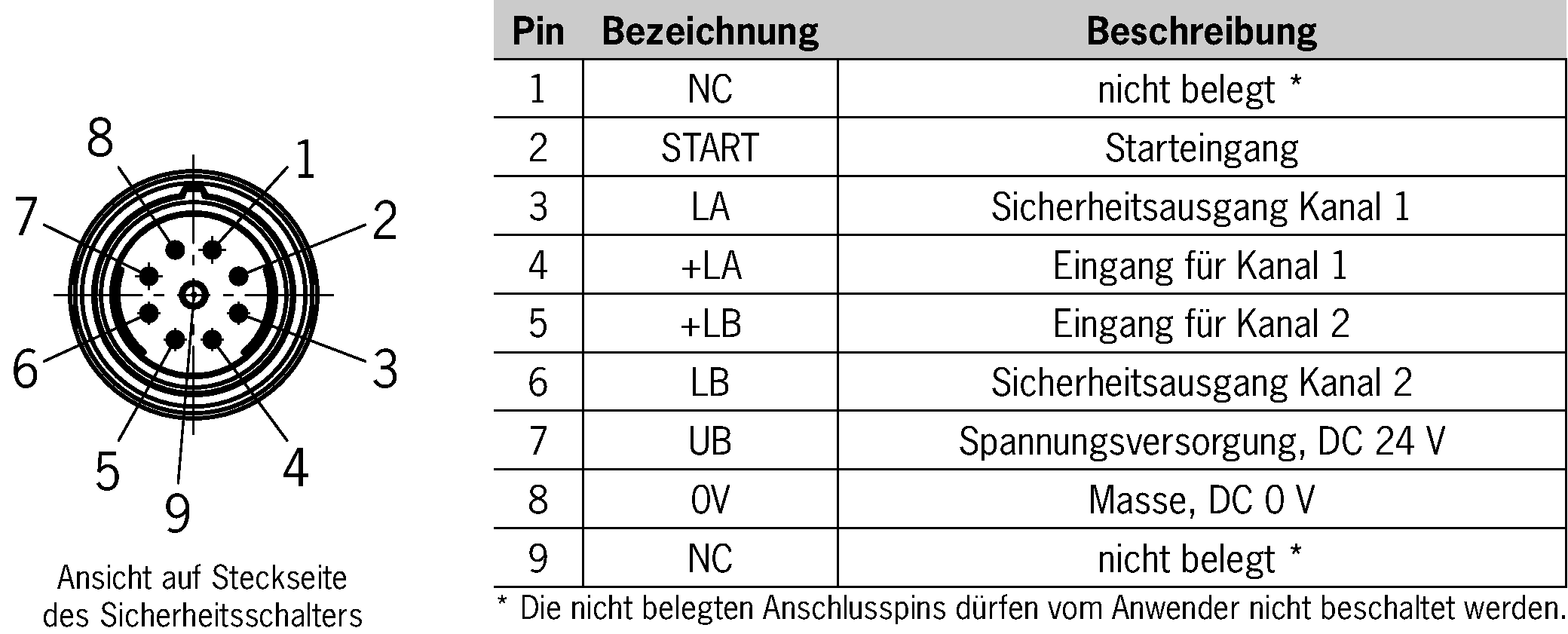

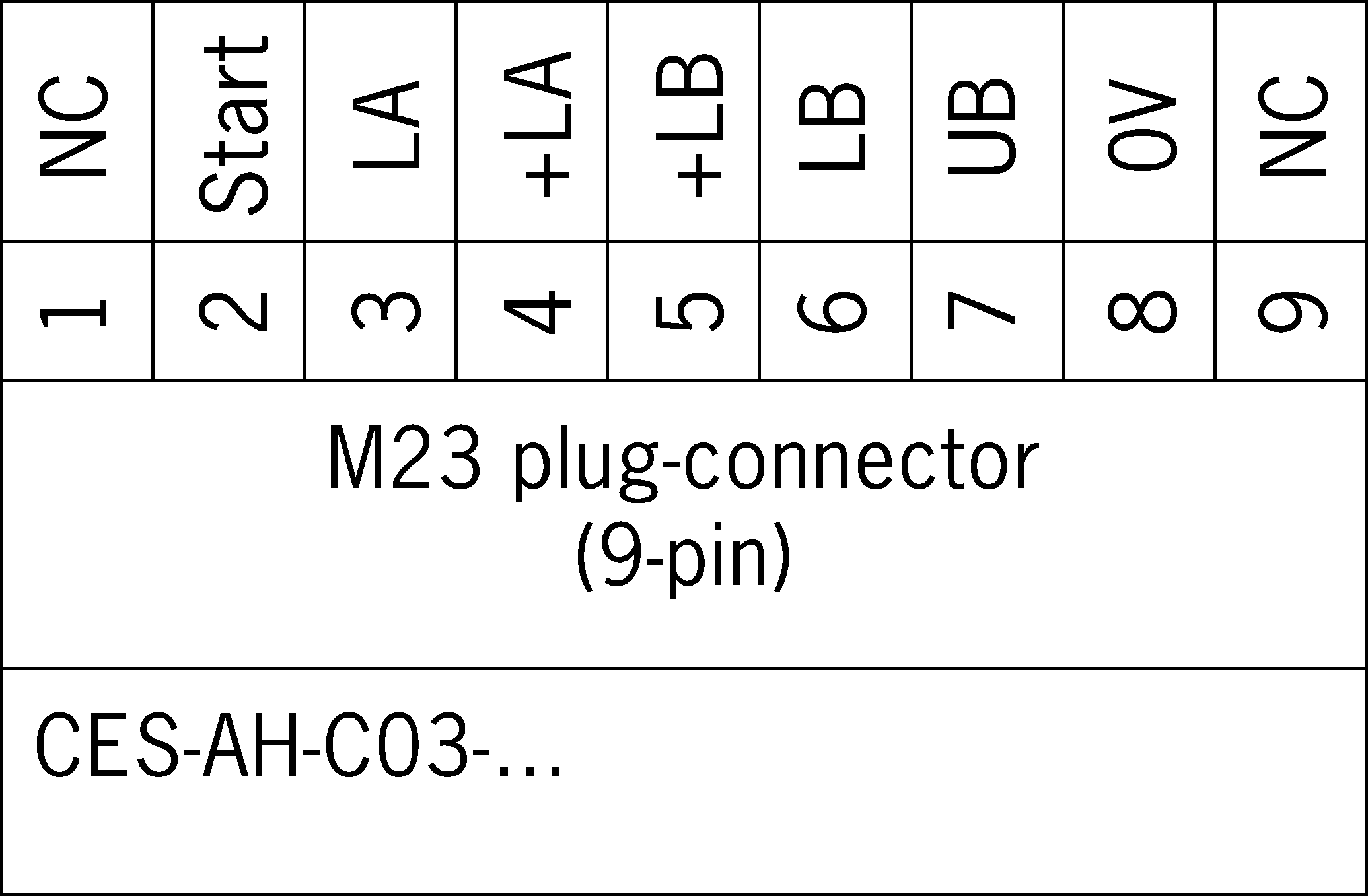

배선도
배선도
배선도
배선도
배선도
배선도

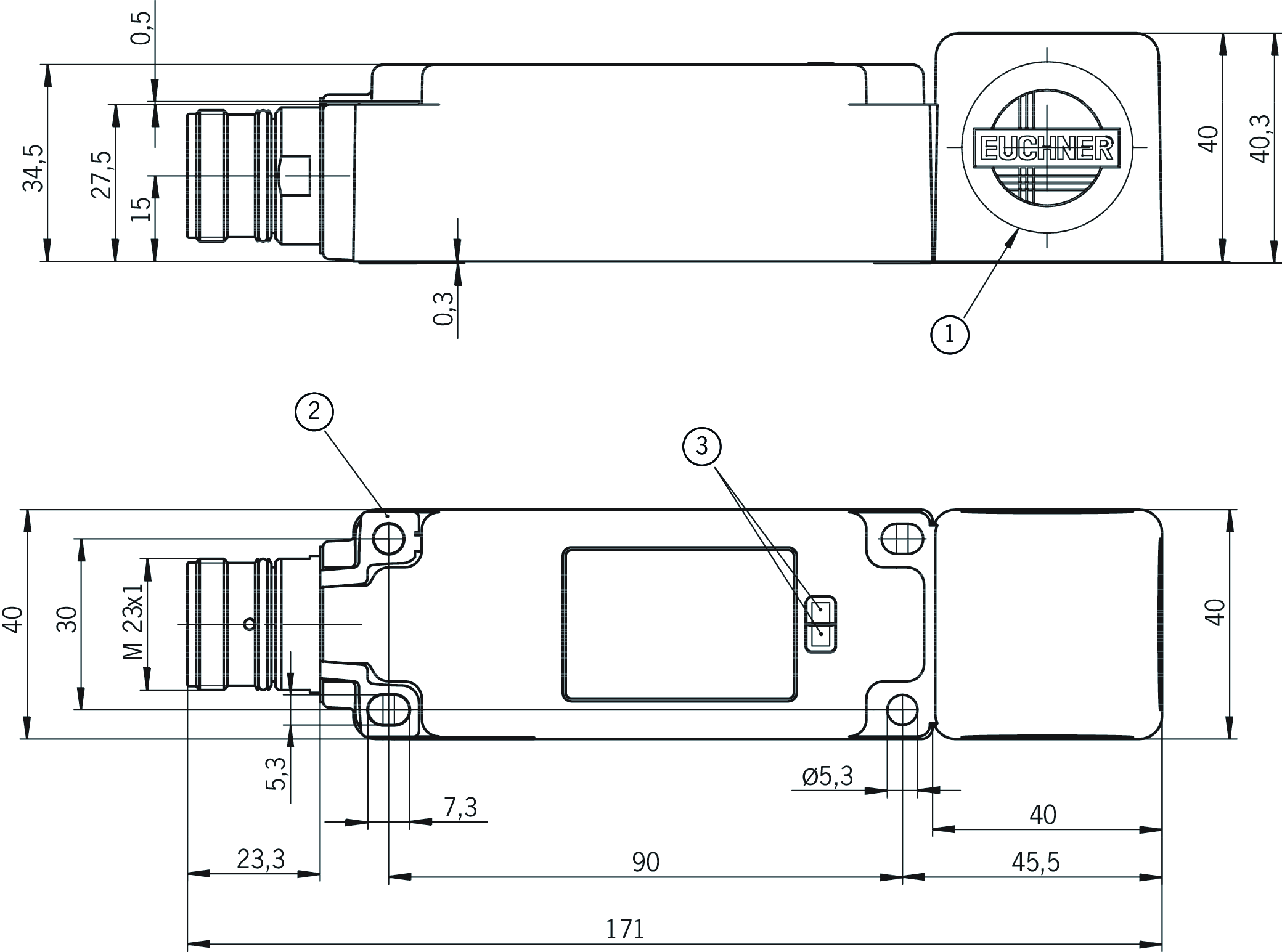

치수 도면

치수 도면
1액티브 페이스
2실드 스프링
3LED 상태 표시

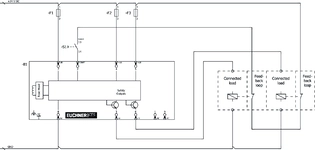

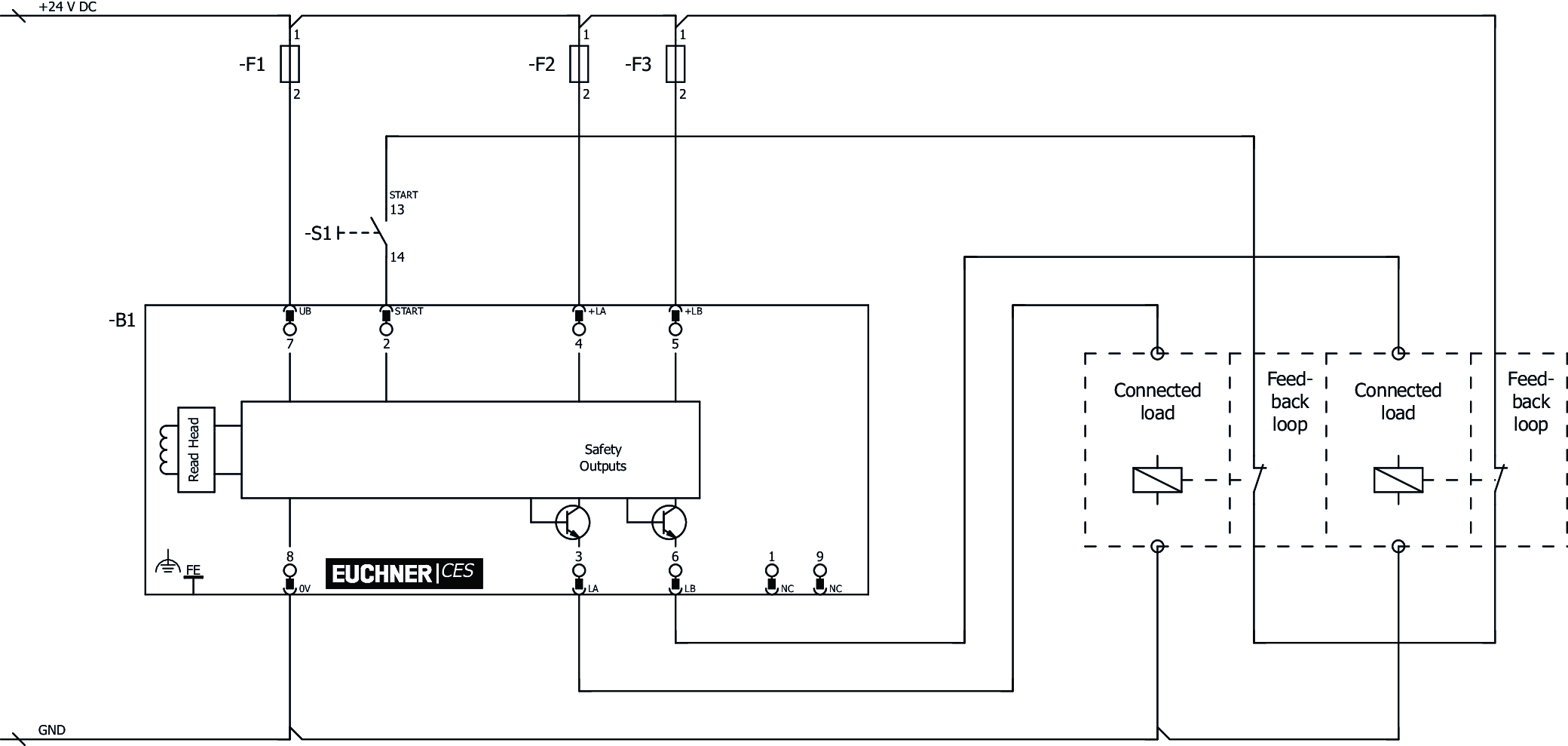

연결 예시

연결 예시

연결 예시

연결 예시

연결 예시

연결 예시

기술 자료

작업 공간

반복 정밀성 R
EN 60947-5-2에 의거 10 %

작동 및 디스플레이 요소

LED 디스플레이 STATE 2개(초록색) 및 DIA(적색)

전기 연결 값

헤징
외부(작동 전압, +LA 및 +LB) 0.25 ... 10 A
정격 절연 전압 Ui 75 V
정격 임펄스 전압 Uimp 1.5 kV
작동 전압 DC
UB 20 ... 28 V DC 역극 방지, 조절형, 잔류 리플<5%, PELV
불일치 시간 max. 50 ms
켜짐 시간
안전 출력부 LA / LB max. 400 ms
EMC 방호 요건 EN IEC 60947-5-3에 의거
오프 상태 전류 Ir max. 0.5 mA
EN 60947-5-3에 따른 위험 시간 max. 250 ms
안전 등급 III
전류 소비
출력부 무부하 max. 150 mA
오염 등급(외부, EN 60947-1에 의거) 3
시간 지연
고장 상태에서 5 s (스위치는 리셋이 수행되기 전 이 시간 동안 계속 고장 상태입니다.)
전원장치 출력부
전원장치 출력 부하
U(+LA)/U(+LB) 20 ... 28 V DC (전원장치, 동일한 UB, 동일한 GND 전위.)
안전 출력부 LA
출력 타입 반도체 출력부, p-스위칭, 내단락성
출력 전압
HIGH U(LA) U(+LA) - 1.5 ... U(+LA) V DC (케이블의 길이를 고려하지 않고 스위칭 전류가 3.5A일 때의 값.)
LOW U(LA) 0 ... 4 V DC
정격 조건부 단락 전류 100 A
활용 범주
DC-13 24V 3.5A (주의: 유도 부하의 경우 환류 다이오드를 사용하여 출력부를 보호해야 합니다.)
스위칭 전류 30 ... 3500 mA
테스트 펄스 지속 시간 max. 6 ms (직렬로 연결된 상태에서 사용된 스위치의 개수에 따라 값이 증가합니다.)
테스트 펄스 간격 min. 10000 ms
안전 출력부 LB
출력 타입 반도체 출력부, p-스위칭, 내단락성
출력 전압
HIGH U(LB) U(+LB) - 1.5 ... U(+LB) V DC (케이블의 길이를 고려하지 않고 스위칭 전류가 3.5A일 때의 값.)
LOW U(LB) 0 ... 4 V DC
정격 조건부 단락 전류 100 A
활용 범주
DC-13 24V 3.5A (주의: 유도 부하의 경우 환류 다이오드를 사용하여 출력부를 보호해야 합니다.)
스위칭 전류 30 ... 3500 mA
테스트 펄스 지속 시간 max. 6 ms (직렬로 연결된 상태에서 사용된 스위치의 개수에 따라 값이 증가합니다.)
테스트 펄스 간격 min. 10000 ms
시작 입력부
입력 전압
HIGH 8 ... UB V DC
LOW 0 ... 2 V DC

기계적 가치 및 환경

치수 40 x 40 x 171
연결 유형 M23 플러그 커넥터, 9-핀
조임 토크
고정 스크루 max. 1 Nm
대기 지연 max. 3 s (작동 전압이 걸린 후, 대기가 지연되는 동안 반도체 출력부가 꺼집니다.)
설치 방향 임의
스위칭 주파수 max. 1 Hz
보관 온도 -25 ... 70 °C
장착 거리
스위치 간 min. 80 mm
내충격성 및 내진동성 EN IEC 60947-5-3에 의거
보호 등급 IP67
주변 온도
I(LA) / I(LB)>3 A에서 -20 ... 55 °C (+70°C, I(LA) / I(LB)<3A에서)
체류 시간 min. 0.5 s (구동 범위의 안과 밖에서 액추에이터의 체류 시간이 최소한 0.5초여야 평가 장치의 내부 고장을 안전하게 감지할 수 있습니다(자가 모니터링).)
재질
하우징 플라스틱, PBT

EN ISO 13849-1 및 EN IEC 62061에 따른 특성 값

PL최대 SILPFHD범주임무 시간
가드 위치의 모니터링PL d-1.03x10-7320 y


액추에이터 CES-A-BPA-098775와 결합하여

액추에이터 거리 s
측면 접근 방향에 대한 최소 거리 min. 6 mm (읽기 헤드의 측면에서 스위치가 작동하는 것을 방지하기 위한 최소 거리)
스위치 켜기 거리 22 mm (알루미늄의 표면 장착의 경우, 비금속 환경에서 전형적인 작동 거리가 30 mm로 증가합니다)
보안 스위치 끄기 거리 sar 58 mm
보안 스위칭 거리 sao min. 18 mm
스위칭 히스테리시스 1 ... 2 mm

액추에이터 CES-A-BBA-071840, CES-A-BCA와 결합하여

액추에이터 거리 s
측면 접근 방향에 대한 최소 거리 min. 4 mm (읽기 헤드의 측면에서 스위치가 작동하는 것을 방지하기 위한 최소 거리)
스위치 켜기 거리 20 mm
보안 스위치 끄기 거리 sar 40 mm
보안 스위칭 거리 sao min. 18 mm (액추에이터를 표면에 장착하는 경우)
스위칭 히스테리시스 2 ... 3 mm (액추에이터를 표면에 장착하는 경우)

액추에이터 CES-A-BRN-100251와 결합하여

액추에이터 거리 s
측면 접근 방향에 대한 최소 거리 min. 6 mm (읽기 헤드의 측면에서 스위치가 작동하는 것을 방지하기 위한 최소 거리)
스위치 켜기 거리 27 mm
보안 스위치 끄기 거리 sar 75 mm
보안 스위칭 거리 sao min. 20 mm (이 값은 액추에이터를 강철의 표면에 설치하는 데 적용됩니다.)
스위칭 히스테리시스 3 mm (이 값은 액추에이터를 강철의 표면에 설치하는 데 적용됩니다.)

다운로드

컴플리트 패키지

단 한번 클릭하여 중요한 모든 문서 다운로드.

내용물:

  • 사용 설명서와 사용 설명서에 대한 보충 사항 또는 요약 설명서
  • 사용 설명서를 보완하는 데이터 시트
  • 적합성 선언
컴플리트 패키지 다운로드 (ZIP, 4,6 MB)

단일 문서

기타 다른 문서

ePlan 매크로

주문 데이터

주문 번호 106300
품목 명칭 CES-AH-C03-AH-SM-106300
총중량 0,45kg
세관품목분류번호 85365019000
ECLASS 27-27-24-03 Safety-related transponder switch
