AC-SP-A1-SA-123340 (注文番号 123340)

ストラッピング・プラグ

  • ストラッピング・プラグ
  • M12 オス・プラグ、4 ピン
AC-SP-A1-SA-123340 (注文番号 123340)

説明

パッシブ分布モジュール AC-DP-04-SA-120861 の接続 X1-X4 が使用されていない場合は、ストラッピング・プラグ AC-SP-A1-SA-123340 を使用したバイパス。

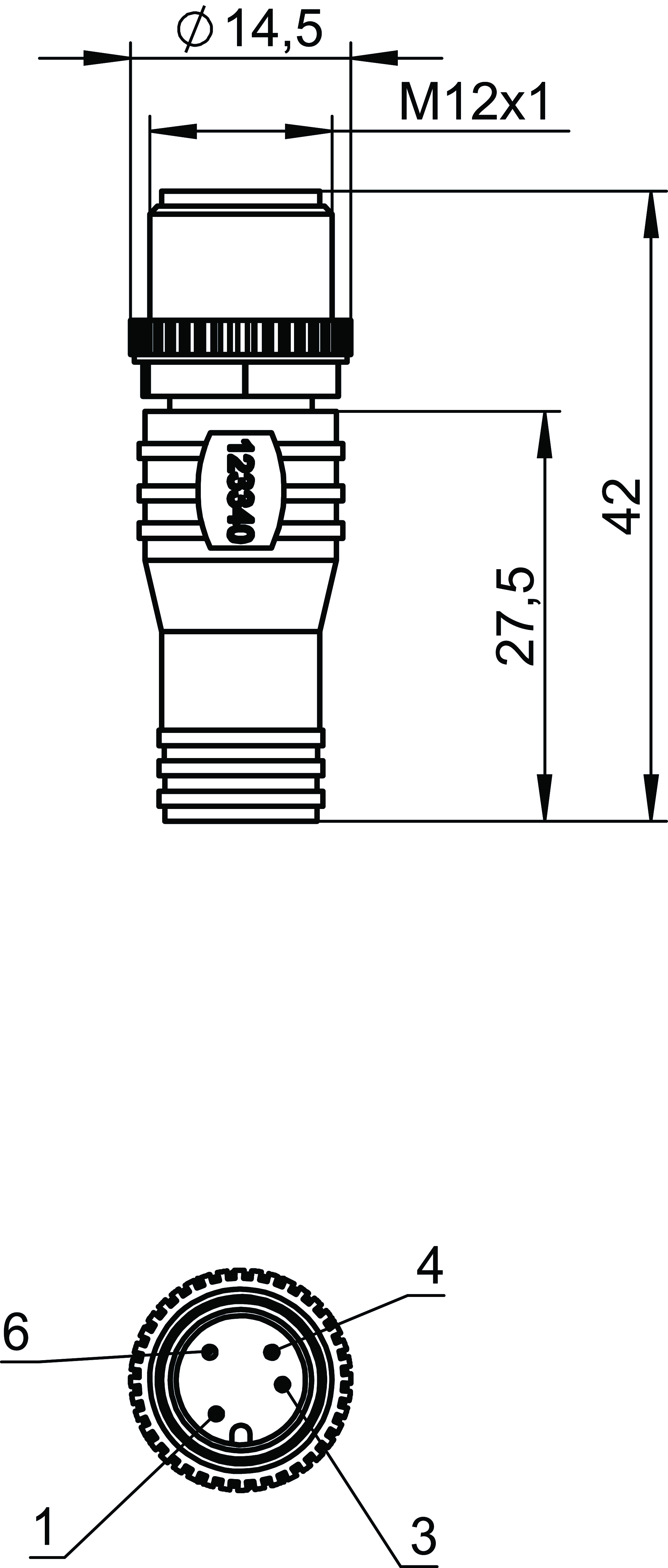

寸法図
寸法図
配線図
配線図

寸法図

寸法図

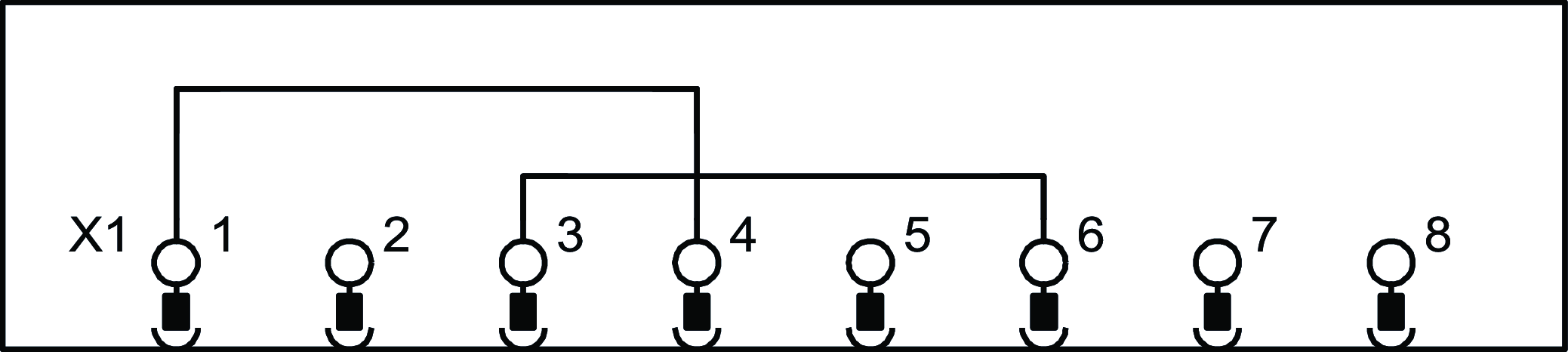

接続例

接続例

技術データ

電気的接続値

定格絶縁電圧 Ui 300 V
定格電圧 30 V
定格インパルス電圧 Uimp 0.8 kV
コンタクト抵抗 ≤5 mΩ
公称電流
40 °C で 2 A
EN 60664-1 準拠の汚染度 3

機械的価値と環境

接続形態 プラグコネクター M12
接続形態 オス・プラグ
タイプ仕様 M12 EN 61076-2-101
保管温度 -25 ... 80 °C
ケーブル コンセント ストレート
ピン数 4 (8 ピン・メス・プラグと互換性がある接続)
保護等級 IP65/IP67 (関連する嵌合部品とネジによりしっかりと締めこまれている場合のみ)
プラグロック ネジ式端子
挿入サイクル 100
周囲温度 -25 ... 80 °C
素材
カップリング コンタクト キャリア TPU GF、自己消火性
プラグ コンタクト キャリア TPU、自己消火性
プラグロック CuZn、ニッケルメッキ
お問い合わせ CuZn、ニッケルメッキおよび金メッキ
プラグ ハウジング TPU、自己消火性

ダウンロード

一式

ワンクリックですべての重要文書をダウンロードできます。

コンテンツ：

  • 操作説明書、およびその補足文書もしくは簡略説明書
  • 操作説明書の補足データシート
  • 適合宣言書
一式をダウンロード (ZIP, 0,3 MB)

単一文書

その他の文書

イープランマクロ

文書番号
バージョン
言語
サイズ
EUC.123340
文書番号
バージョン
言語
サイズ
0,0 MB

発注データ

注文番号 123340
品目指定 AC-SP-A1-SA-123340
総重量 0,018kg
関税番号 85389099990
