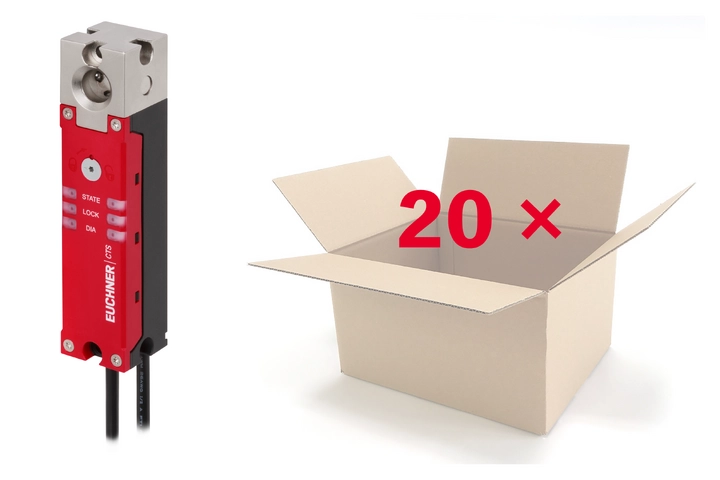

CTS-C2-BR-CC-FLX-AP-VAB-169613/V20 (N° de commande 178388)

Interrupteur de sécurité avec interverrouillage CTS-C2-BR FlexFunction, RFID, câble de raccordement en PVC avec connecteur(s) M12, 20 interrupteurs par lot

  • 20 interrupteurs de sécurité CTS-C2-BR-CC-FLX-AP-VAB-169613 par colisage
CTS-C2-BR-CC-FLX-AP-VAB-169613/V20 (N° de commande 178388)

Caractéristiques techniques

Interrupteurs CTS-C2-BR-CC-FLX-AP-VAB-169613 (Code article 169613)

Interrupteurs CTS-C2-BR-CC-FLX-AP-VAB-169613 (Code article 169613)

Puissance électrique connectée

Couverture
IMP 1 ... 8 A externe
UB 1 ... 8 A externe
Puissance absorbée 9 W
Courant conditionnel de court-circuit 100 A
Tension assignée d’isolement Ui 32 V
Tension de choc assignée Uimp 0.8 kV
Tension de service DC
UB 24 V DC -15% ... +20% (protégée contre les inversions de polarité, stabilisée, ondulation résiduelle<5 %, SELV)
Temps différentiel max. 10 ms
Temps d’activation max. 400 ms
Exigences de protection CEM selon EN IEC 60947-5-3
Tension de service de l’électroaimant DC 24 V DC -15% ... +20% protégée contre les inversions de polarité, stabilisée, ondulation résiduelle<5 %, SELV
Facteur de marche de l’électroaimant ED 100 %
Durée du risque selon EN 60947-5-3 max. 200 ms
Durée du risque selon EN 60947-5-3, Rallonge pour chaque appareil supplémentaire max. 10 ms
Charge de commutation
selon UL DC 24 V, Class 2
Classe de protection III
Consommation
IUB 50 mA
IIMP 500 mA
Degré de pollution (externe, selon EN 60947-1) 3
Sortie de signalisation Ox/C
Type de sortie PNP, protégées contre les courts-circuits
Tension de sortie 0.8xUB ... UB V DC
Courant de sortie 1 ... 10 mA
Sorties de sécurité FO1A, FO1B
Type de sortie Sorties à semi-conducteurs, PNP, protégées contre les courts-circuits
Tension de sortie
UFO1A /UFO1B BAS 0 ... 1 V DC
UFO1A /UFO1B HAUT UB-4V ... UB V DC (Valeur pour un courant de 50 mA sans prise en compte de la longueur de câble)
Courant de sortie
par sortie de sécurité FO1A/FO1B 1 ... 75 mA
Catégorie d’emploi
DC-13 24 V 75 mA (Attention : les sorties doivent être protégées par une diode de roue libre en cas de charges inductives)
Durée de l'impulsion de test max. 0.3 ms
Intervalle des impulsions de test min. 96 ms

Valeurs mécaniques et environnement

Anfahrgeschwindigkeit max. 20 m/min
Force de retrait 25 N
Temporisation avant l’état prêt max. 5 s
Force d’actionnement 25 N
Position de montage Au choix
Température de stockage -25 ... 70 °C
Durée de vie mécanique 1 x 10⁶
Force de retenue 10 N
Résistance aux chocs et aux vibrations selon EN IEC 60947-5-3
Indice de protection IP65 / IP67 / IP69 / IP69K
Température ambiante -20 ... 50 °C
Matériau
câble de raccordement PVC
Protection tête d’interrupteur Zinc moulé sous pression
Boîtier d’interrupteur de sécurité Thermoplastique renforcé avec des fibres de verre
Force de retenue Fmax 5000 N
Force de retenue FZh 3800 N
Principe d’interverrouillage Verrouillage sous tension
Connexion X2
Type de connexion Câble de raccordement avec connecteur M12
Rayon de courbure statique 8x diamètre de câble
Départ de ligne droite
Longueur de câble 0.25 m
Nombre de broches 5
Connexion X1
Type de connexion Câble de raccordement avec connecteur M12
Rayon de courbure statique 8x diamètre de câble
Départ de ligne droite
Longueur de câble 0.25 m
Nombre de broches 8
Sorties de sécurité FO1A, FO1B
Fréquence de commutation max. 0.2 Hz

Valeurs caractéristiques selon EN ISO 13849-1 et EN IEC 62061

PLSIL maximalPFHDCatégorieDurée d’utilisation
Surveillance de la position du protecteurPL e36.44x10-9420 y


Divers

Avis pour l'homologation UL Fonctionnement uniquement avec alimentation UL-Class 2 ou mesures équivalentes, voir mode d’emploi

Composants

CTS-C2-BR-CC-FLX-AP-VAB-169613
169613
CTS-C2-BR-CC-FLX-AP-VAB-169613
Interrupteur de sécurité avec interverrouillage CTS-C2-BR FlexFunction, RFID, câble de raccordement PVC avec connecteur(s) M12
  • Verrouillage sous tension
  • interverrouillage pour la protection du process, (système d'interverrouillage)
  • Sorties de signalisation position de la porte 1 (OD) et interverrouillage (OL), (système d'interverrouillage)
  • Câble de raccordement PVC, 25 cm, 2 x connecteur(s) M12, 5 broches et 8 broches

Téléchargements

Données de commande

N° de commande 178388
Désignation article CTS-C2-BR-CC-FLX-AP-VAB-169613/V20
Poids brut 7,55kg
ECLASS 11.0 27-27-24-05 Safety-related transponder switch with guardlocking
