N01D593-MC2512 (N.º de pedido 163001)

Final de carrera unitario de precisión N01, actuador teja, para temperaturas de hasta 140 °C

  • Para alta temperatura hasta +140 °C
  • Material del accionador: acero inoxidable
  • con conexión para conector angular M12 (pedir conector por separado)
N01D593-MC2512 (N.º de pedido 163001)

Descripción

Plano de dimensiones
Plano de dimensiones
Esquema de conexiones
Esquema de conexiones

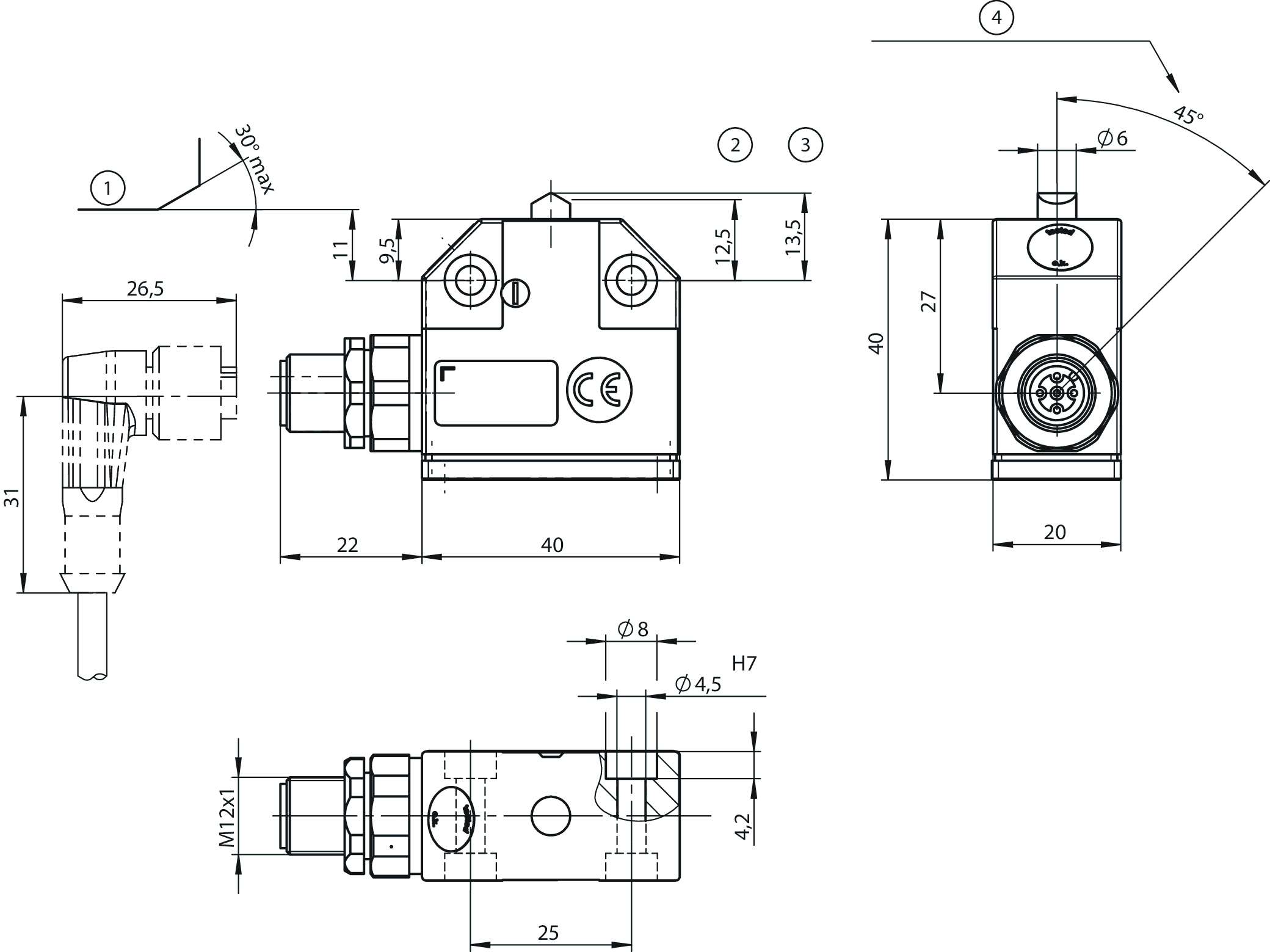

Dibujos acotados

Dibujos acotados
1)Levas
2)Punto de conexión
3)Posición de reposo
4)Saliente de guía alineado

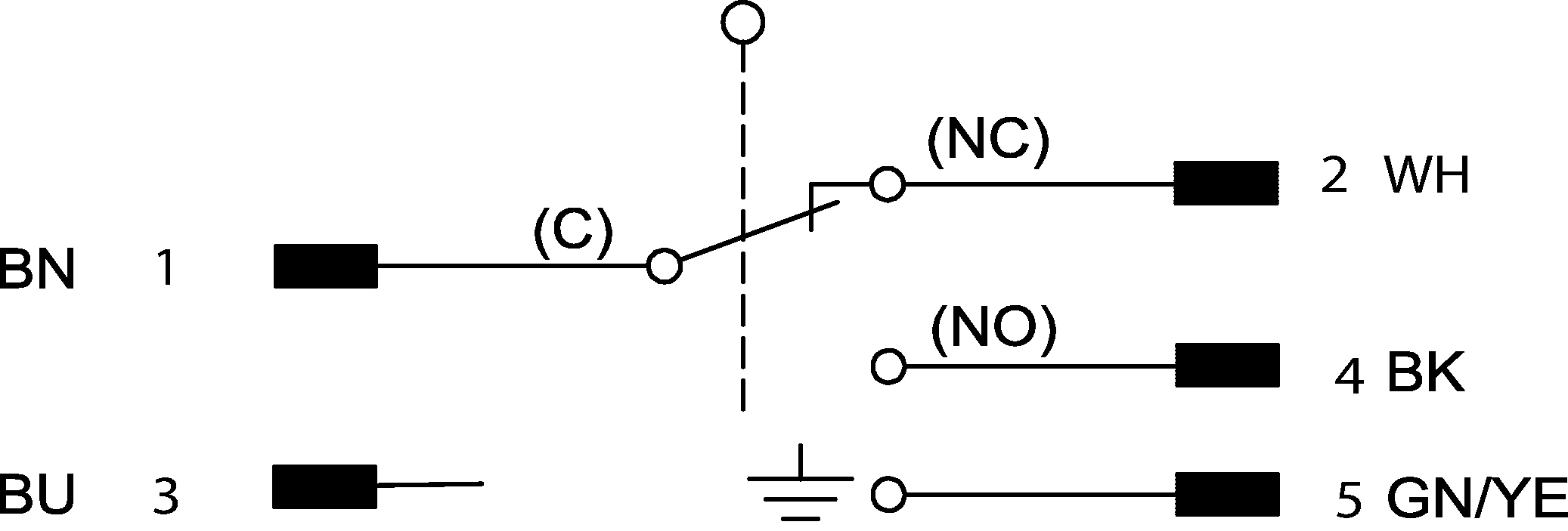

Ejemplos de conexión

Ejemplos de conexión

Datos técnicos

Homologaciones

DNV-GL_TAA0000172 Rev. 1

Valores de conexión eléctrica

Cobertura max. 2 A gG
Tensión de aislamiento de referencia Ui 250 V
Tensión nominal de impulso Uimp 1.5 kV
Categoría de uso
DC-13 1 A 24 V
Corriente de conmutación
Mín. a 24 V CC 10 mA
Clase de protección I

Valores mecánicos y entorno

Anfahrgeschwindigkeit 0.01 ... 20 m/min
Tipo de conexión
1 x Conector M12 x 1, ajustable, alta temp. (5 polos)
Número de contactos NC de posición de la puerta 1
Número de elementos interruptores 1
Número de contactos NO de posición de la puerta 1
Número de inversores 1
Elemento actuador Actuador teja
Fuerza de actuación 15 ... 20 N
Posición de montaje Cualquiera
Temperatura de almacenamiento -25 ... 140 °C
Vida mecánica 0.5 x 10⁶
Principio de conmutación Inversor de acción rápida
Precisión del punto operativo ante la repetitividad ± 0,02 (La precisión del punto operativo ante la repetitividad se refiere al accionamiento axial, replegado tras aprox. 2.000 maniobras.)
Clase de protección IP65
Temperatura ambiental -5 ... 140 °C
Material
Contacto Plata pura (Ag)
Carcasa Fundición de aluminio a presión anodizado

Varios

Característica adicional (Conector correspondiente con cable de conexión para alta temperatura de TPE (PUR), para temperaturas hasta 100 °C - 30 000 h a / 125 °C - 8000 h / 150 °C - 2000 h, (habilitación adicional de marca Conec para 140 °C - 2000 h) se debe pedir por separado.)

Descargas

Paquete completo

Descargue todos los documentos importantes con un solo clic.

Incluye:

  • El manual de instrucciones y, en su caso, la documentación adicional correspondiente o las guías breves.
  • En su caso, las fichas de datos como complemento al manual de instrucciones.
  • La declaración de conformidad.
Descargar el paquete completo (ZIP, 2,7 MB)

Documentos sueltos

Otros documentos

Datos de pedido

N.º de pedido 163001
Nombre de artículo N01D593-MC2512
Peso bruto 0,kg
Partida arancelaria 85365019000
ECLASS 27-27-06-01 Position switch (Type 1)
