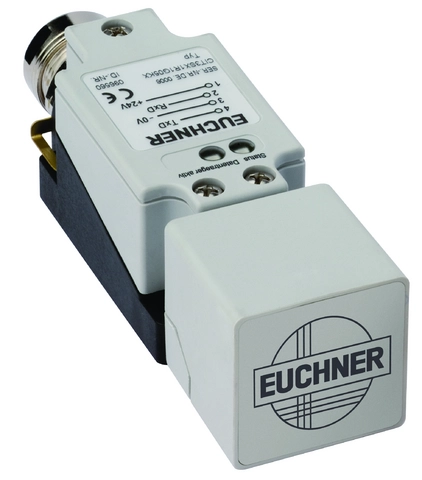

CIT3ASX1R1G05KX (订货号 077890)
选择内容
CIT3A G05读/写头，具有序列接口
说明
串行接口
读取或写入数据载体的专用指令依据通用的3964R协议。在安士能CIS3系统说明书中有详细描述（订货号071 652）如在系统外对数据载体进行编程，有兼容WINDOWS®系统的PC软件可以应用，非常方便（Transponder Coding软件）。
标准壳体
坚固耐用的壳体，其尺寸符合EN 50041标准，防护等级IP65。它由3个可分的部分组成，呈分段组合，装配和更换都非常容易。
注意事项：
当序列接口采用屏蔽连接电缆时，最长可允许5m的电缆。

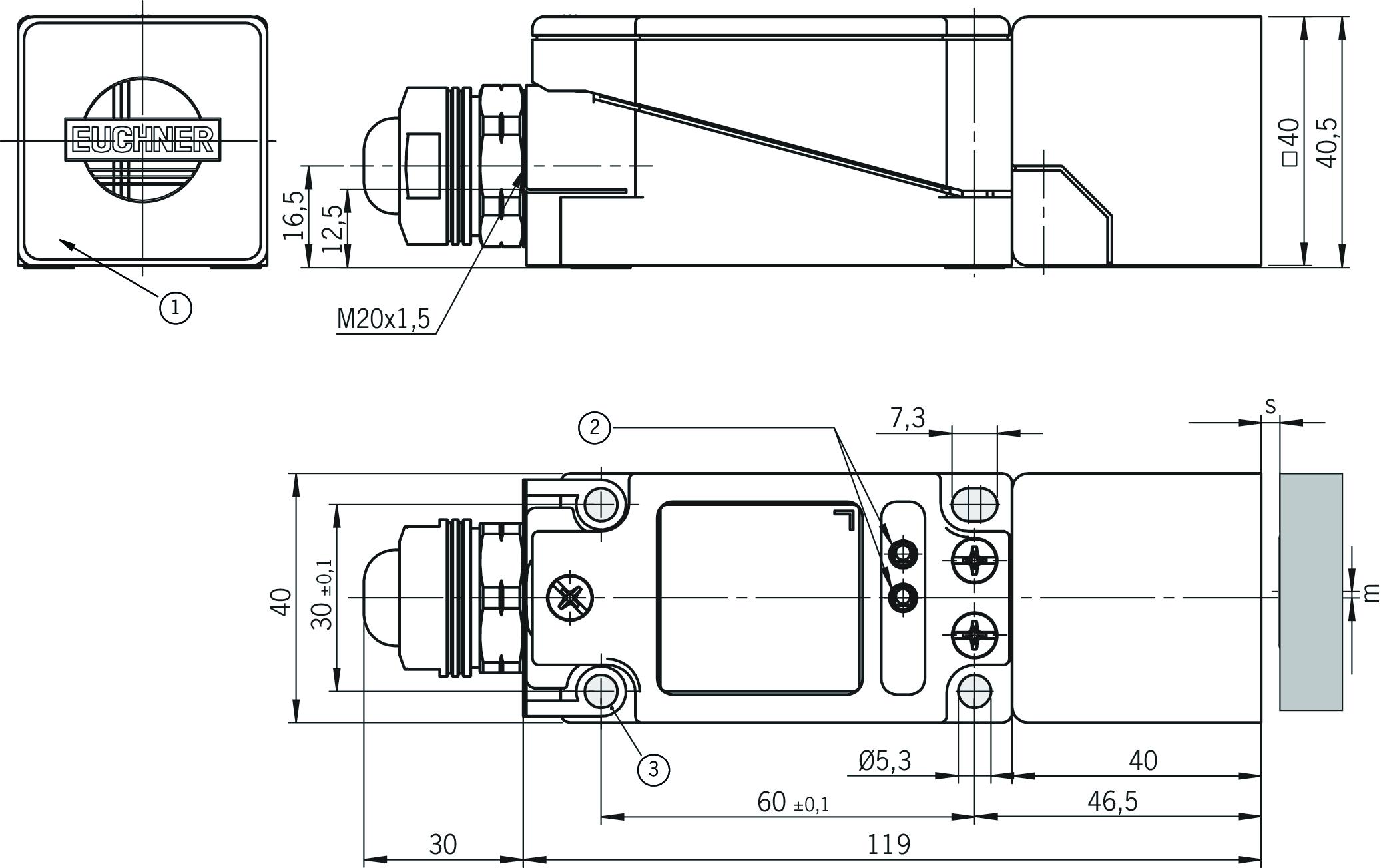

尺寸图
| 1 | 工作面 |
| 2 | LED状态指示灯 |
| 3 | 屏蔽弹簧 |
| m | 中心距偏移量 |
| s | 识别距离 |

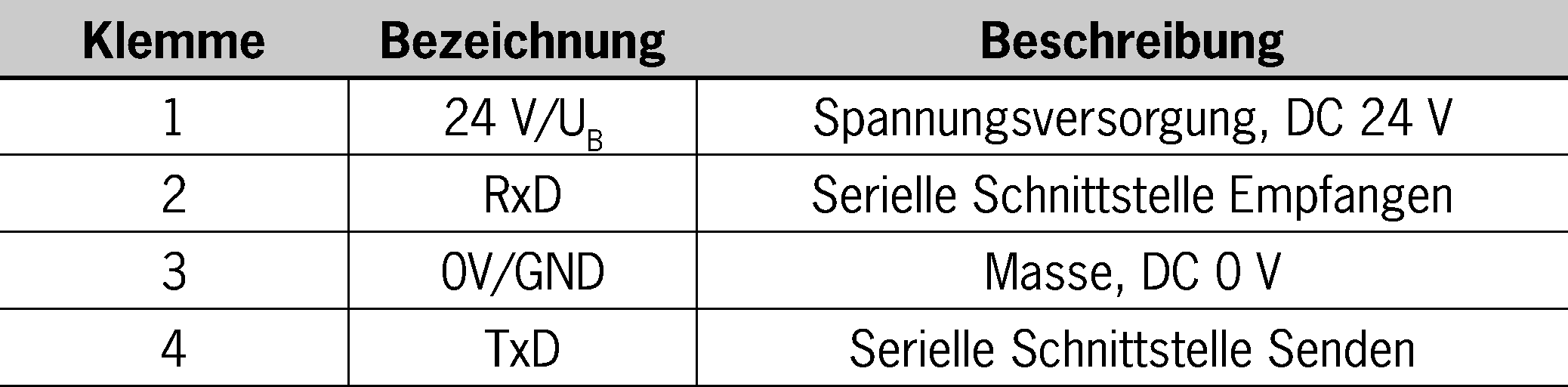

连接实例
技术数据
操作和显示元件
| LED显示屏 | |
| 黄 | 数据载体处于工作距离内 |
| 绿 | 可操作 |
电气连接值
| 工作电压DC | 20 ... 24 ... 28 V DC (根据IEC/EN 61558-2-6，所有电气连接都必须通过安全变压器或采取等效的隔离措施与主电源隔离，以便在发生故障时限制电压的输出。) |
| 电流消耗 | max. 140 mA |
机械值和环境
| 连接类型 | 螺钉端子 |
| 存储温度 | -25 ... 70 °C |
| 电缆长度 | max. 5 m 用于RS232 |
| 保护等级 | IP65 |
| 环境温度 | 0 ... 55 °C |
| 材料 | |
| 壳体 | 塑料 |
接口
| 数据协议 | 通过RS232 8位数据位实现3964R，偶校验 |
| 数据速率 | 9,6 kbit/s |
| 数据接口 | RS232 |
结合CIS3AP50X50SH16YSNOU、CIS3AP50X50SH16YSNOP触发块使用
| 识别距离 | |
| 25°C 时 | 0 ... 20 ... 28 mm |
| 中心偏移 | |
| 25 °C时，识别距离s = 20 mm | 13 mm |
下载
完整软件包
仅需单击一次，即可下载所有重要文档。
目录：
- 操作说明以及操作说明或简要说明的所有附件
- 补充操作说明的所有数据表
- 符合性声明
下载完整软件包 (ZIP, 2,4 MB)
单个文档
其他文档
批准和证书
WEEE
文档编号
版本
语言
大小
WEEE
文档编号
ECO20001806
版本
语言
大小
0,1 MB
ePlan宏程序
EUC.077890
文档编号
版本
语言
大小
EUC.077890
文档编号
版本
语言
大小
0,2 MB
CAD/eCAD
订货数据
| 订货号 | 077890 |
| 项目名称 | CIT3ASX1R1G05KX |
| 总重量 | 0,378kg |
| 海关税则号 | 85389099990 |
| ECLASS | 27-28-04-01 Identification, RFID Reader |
