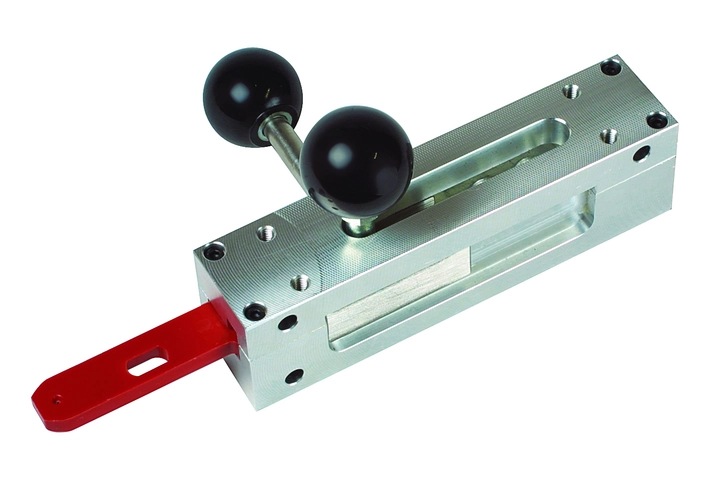

RIEGEL NZ/TZ-S1/AF (Nº de pedido 079786)
Trinco para chaves de segurança NZ.VZ, NZ.VZ.VS e TZ com destravamento de fuga
- Trinco de alumínio
- Para portas com batente à direita
- Trinco com alavanca de emergência
- Engate da mola na posição aberta
- Adequado para uma folga de porta de aprox. 5 mm

Descrição
Possibilidades de combinação
- Chave de segurança NZ.VZ
- Chave de segurança TZ com destravamento de fuga
Escopo de fornecimento
- Peças do trinco
- Atuador
Encomendar separadamente:
- Chave de segurança
Engate em posição aberta
O engate na posição aberta deve impedir que pessoas possam ficar trancadas na parte interna de uma máquina. Após a abertura da porta, o atuador é recolhido automaticamente no trinco por uma mola de retorno instalada. Ao fechar portas giratórias, isso impede que o atuador seja danificado ao ser utilizado incorretamente como batente mecânico para a porta.
Adaptador de bloqueio integrado
Com auxílio do adaptador de bloqueio integrado, o trinco pode ser travado na posição aberta e protegido com cadeados, por exemplo. É possível evitar que pessoas fiquem trancadas acidentalmente na área de perigo.
Tipos de porta e batente de porta
Adequado para portas com batente à direita. Sem batente de porta, a porta pode ser aberta para dentro e para fora.
Destravamento de fuga
Trincos com destravamento de fuga possuem uma alavanca de emergência que possibilita abrir o trinco pelo interior de um dispositivo de proteção.

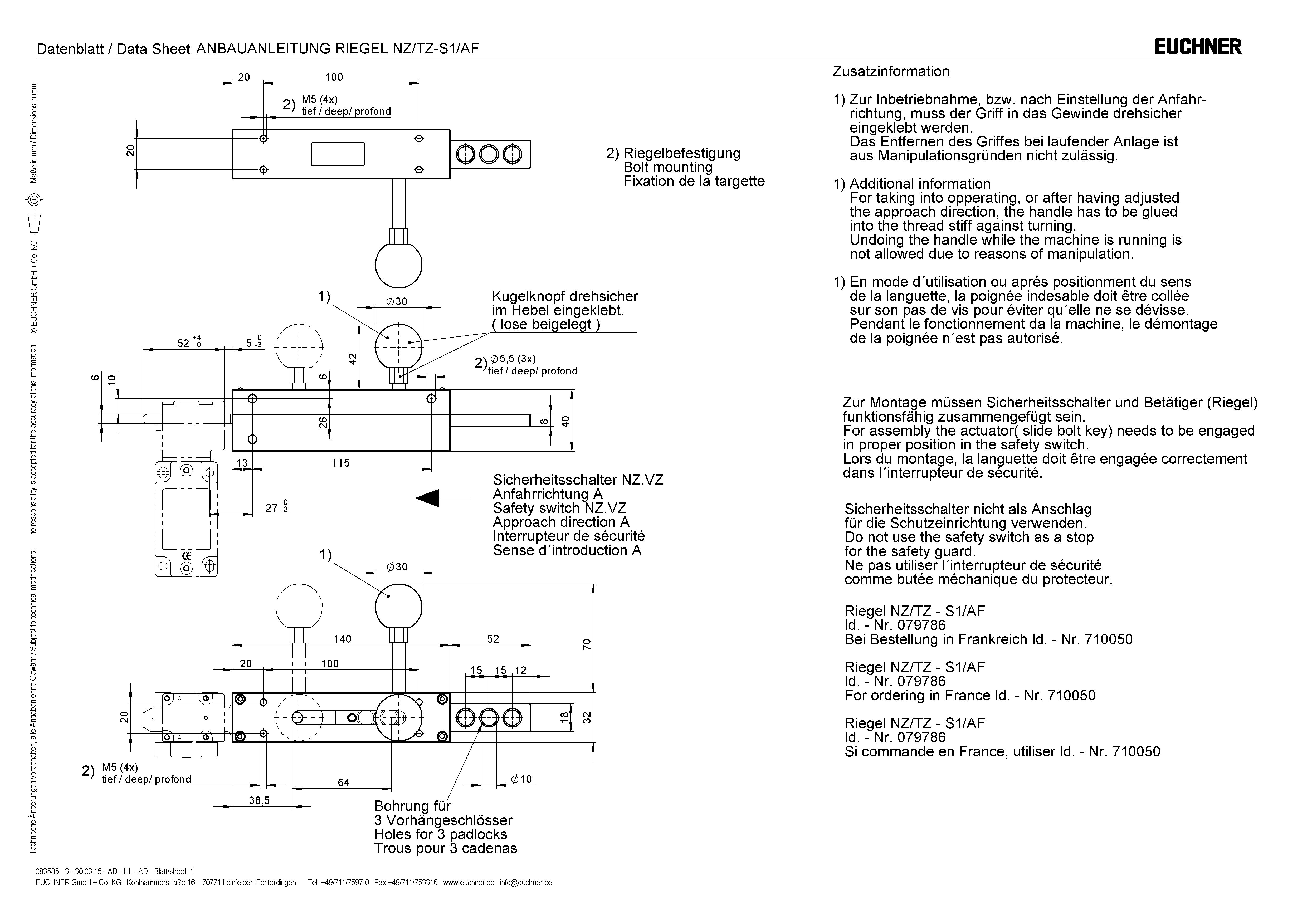

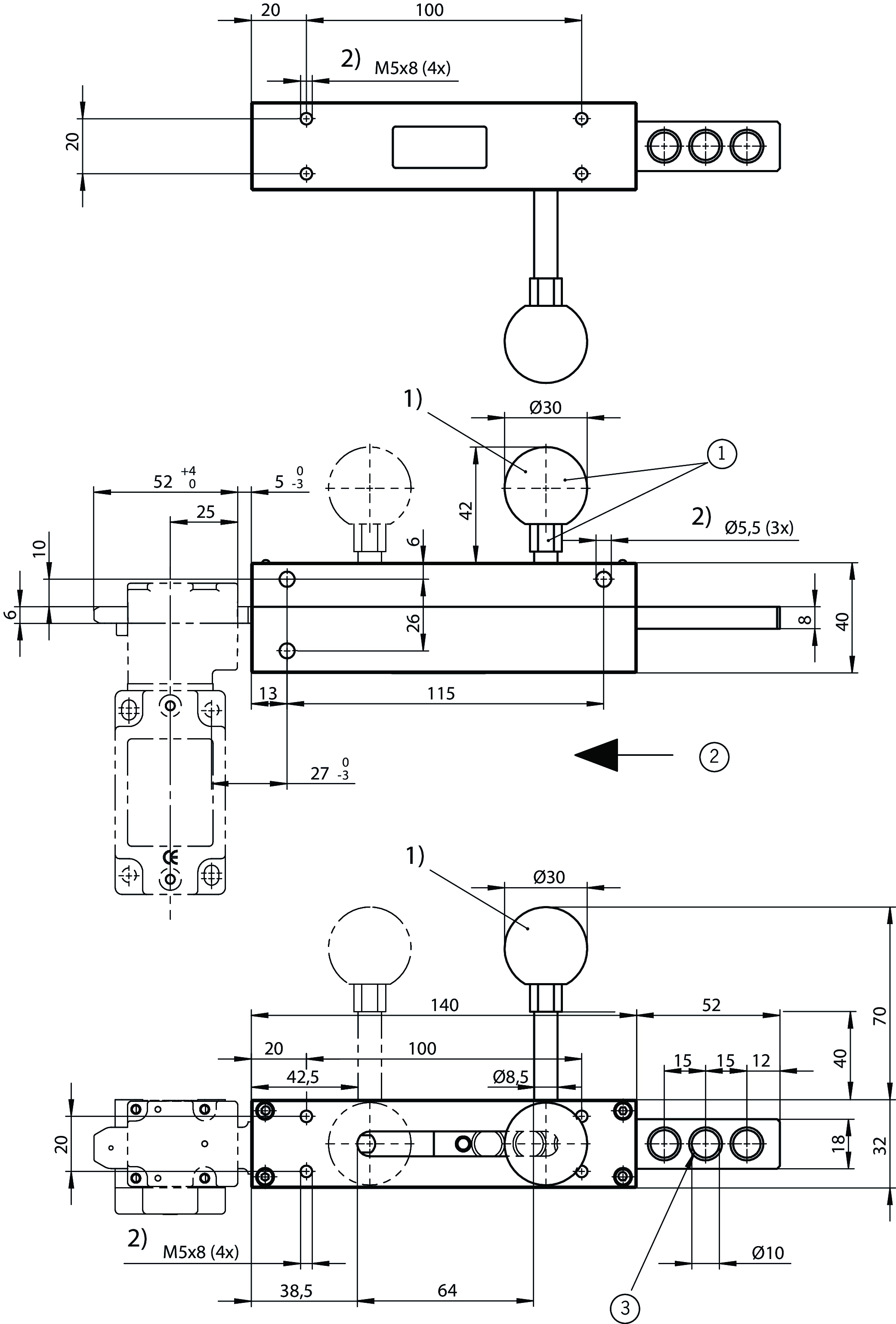

Desenhos dimensionais

| 1 | Botão esférico seguro contra o giro colado na alavanca. (anexado de modo solto) |
| 1) | Informação suplementar: Para a colocação em funcionamento ou após o ajuste do sentido de aproximação, a maçaneta deve ser colada na rosca de forma segura contra o giro. A remoção da maçaneta com a instalação em funcionamento não é permitida por motivos de manipulação. Para a montagem, a chave de segurança e o atuador (trinco) devem ser unidos funcionalmente. Não utilizar a chave de segurança como batente para o dispositivo de proteção. |
| 2 | Chave de segurança NZ.VZ sentido de aproximação A |
| 2) | Fixação do trinco |
| 3 | Perfuração para 3 cadeados |
Dados técnicos
Valores mecânicos e ambiente
| Sentido de aproximação | A |
| Destravamento de fuga | sim |
| Temperatura de armazenamento | -25 ... 70 °C |
| Material | |
| Corrediça | Alumínio |
| Caixa | Alumínio |
| Maçaneta | Plástico |
Diversos
| Engate | Nenhuma |
Downloads
Pacote completo
Efetuar o download de todos os documentos importantes com um clique
Contém
- O manual de instruções e, eventualmente, o seu complemento ou as breves instruções
- Eventualmente as fichas técnicas como complemento do manual de instruções
- A declaração de conformidade
Documentos isolados
Information de sécurité pour verrous-targettes
Información de seguridad para cerrojos
Sicherheitsinformation für Riegel
Outros documentos
CAD/eCAD
Dados de encomenda
| Nº de pedido | 079786 |
| Designação do artigo | RIEGEL NZ/TZ-S1/AF |
| Peso bruto | 0,67kg |
| Global Trade Item Number (GTIN) | 4047048000100 |
| Número da tarifa alfandegária | 83014090000 |
| ECLASS 11.0 | 27-27-37-01 Fastening technology (sensor technology acc.) |
