CES-I-AS2A-U-C04-SC-120547 (주문 번호 120547)

안전 스위치 CES-.-AS-C04 ASi, RFID, M8 커넥터

  • AS-Interface
  • 유니코드
  • 플러그 커넥터 M8, 3-핀
  • LED 인디케이터
CES-I-AS2A-U-C04-SC-120547 (주문 번호 120547)

설명

접근 방향 및 설치 위치

허용되는 설치 위치

일반적인 작동 거리

(액추에이터 CES-A-BBN-C04와 연결 전용)

측면에서 액추에이터와 안전 스위치에 접근하기 위해서는 최소 거리 s = 6mm를 유지하여 측면 로브의 구동 범위에 들어가지 않도록 해야 합니다.

주의:

구동 범위는 액추에이터, 기판 재료 및 설치 상황에 따라 다를 수 있습니다. 추가 구동 범위는 사용 설명서에 기재되어 있습니다.

유니코드 평가

각 액추에이터는 높은 수준으로 코딩되어 있습니다(유니코드). 스위치는 길들이기가 완료된 액추에이터만 감지합니다. 추가 액추에이터를 길들일 수 있습니다.

액추에이터의 마지막 Teach-In만 감지됩니다.

안전 특성

내부 모니터링 기능이 탑재된, 중복적으로 설계된 안전 출력부(반도체 출력부)로 인해 다음에 적합합니다:

  • EN 13849-1에 따른 범주 4 /PL e
  • EN IEC 62061 표 4에 따른 SIL 3

OSSD 출력부는 테스트 펄스를 사용하여 그 기능을 점검하여 단락 여부를 확인하는 데 사용됩니다.

AS 인터페이스 입력부

D0, D1, D2, D3

가드 위치의 모니터링

LED 인디케이터

  • M8 커넥터에 장착된 듀얼 LED ASi는 ASi 버스의 상태를 표시합니다.
  • STATE LED는 스위치의 상태를 가리킵니다.
  • DIA LED는 스위치에서 고장이 감지되었는지를 나타냅니다.

플러그 커넥터 정렬된 C04

다음은 표시된 장치 설치 위치에 적용됩니다: 케이블 출구 C(좌측), 케이블 출구 A(우측)

액세서리 필요

액추에이터가 포함되지 않았습니다.

치수도
치수도
배선도
배선도
배선도
배선도

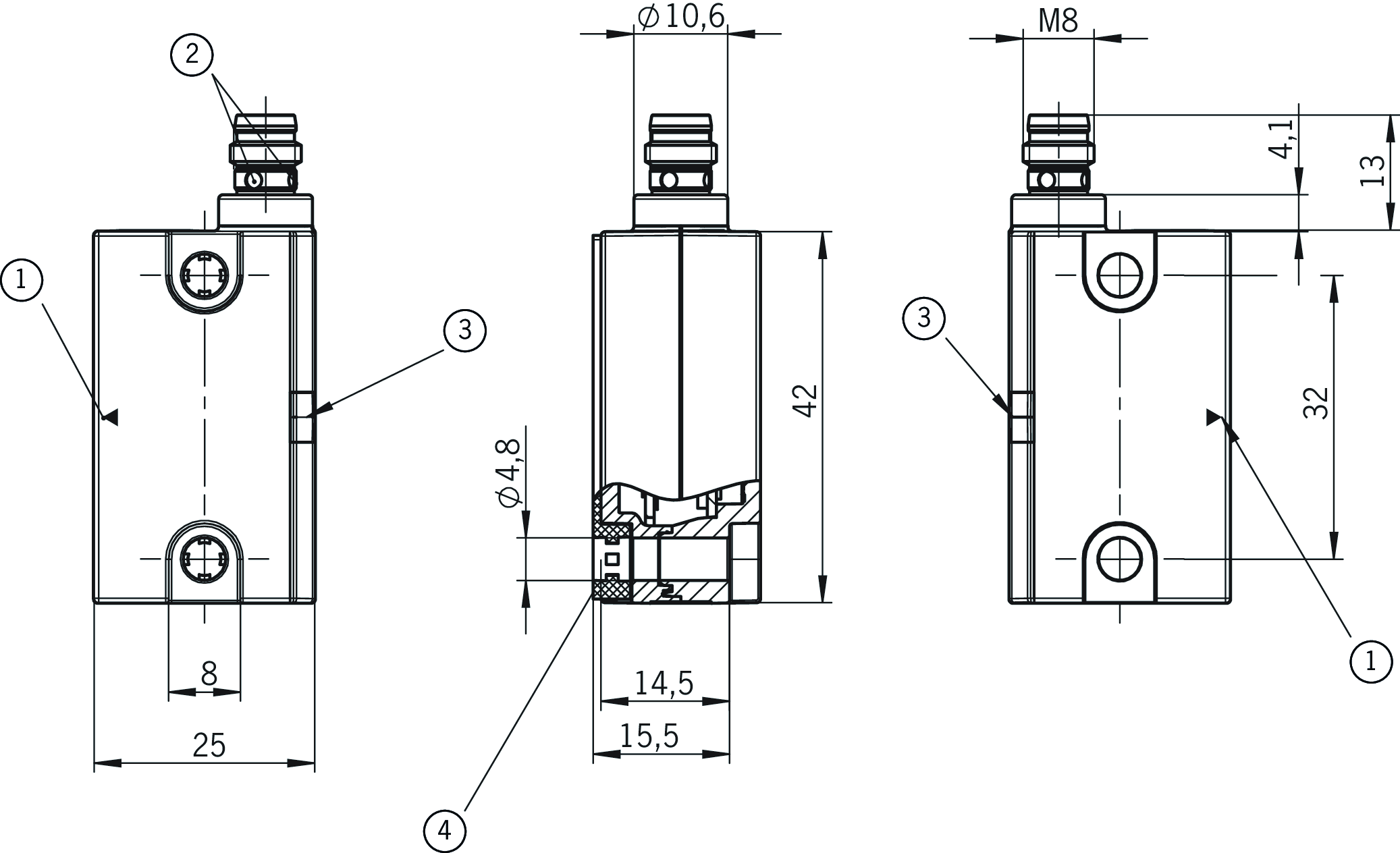

치수 도면

치수 도면
1액티브 페이스
2ASi 녹색/적색
3LED 상태 표시
4고무 지지대

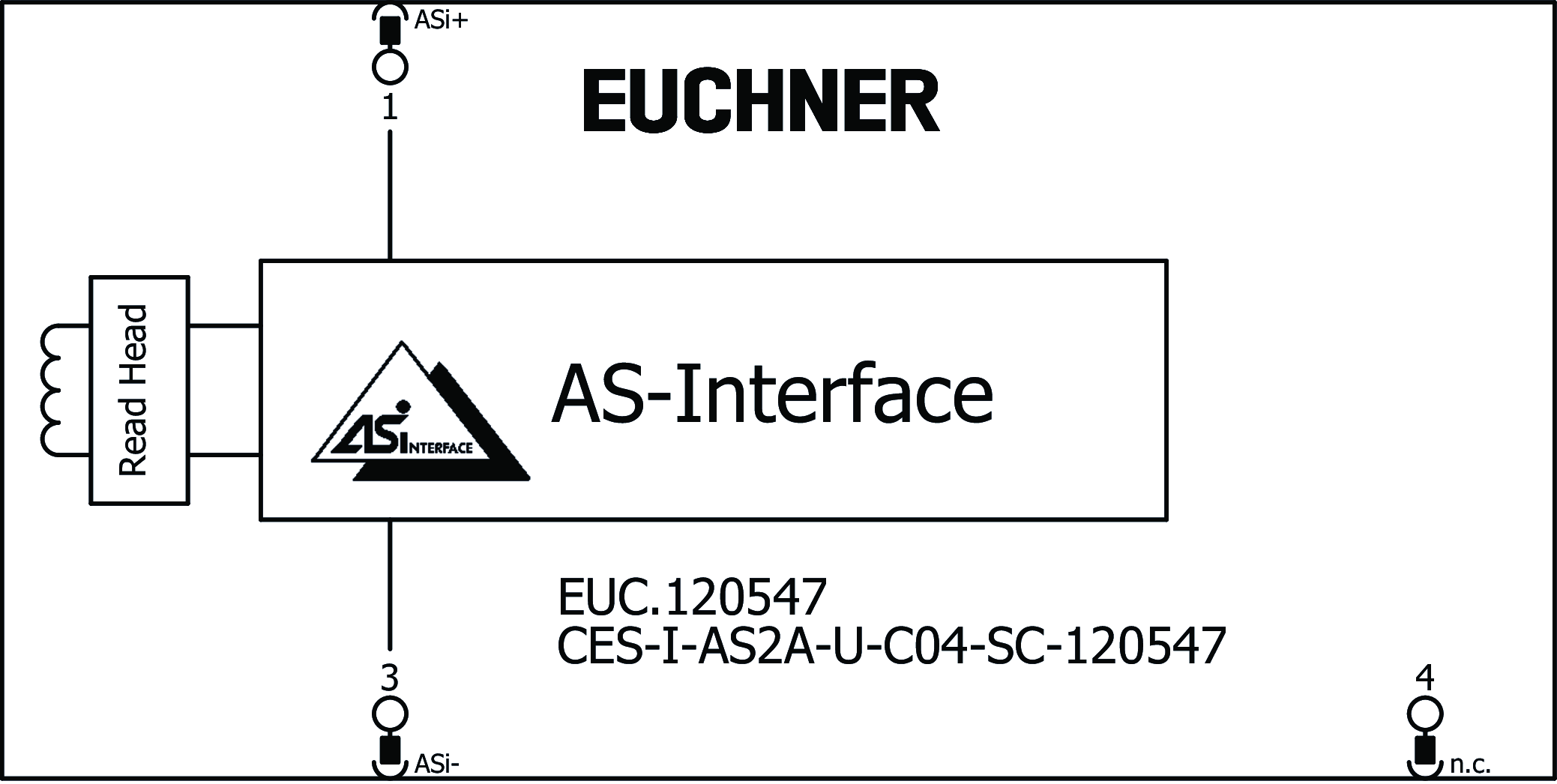

연결 예시

연결 예시

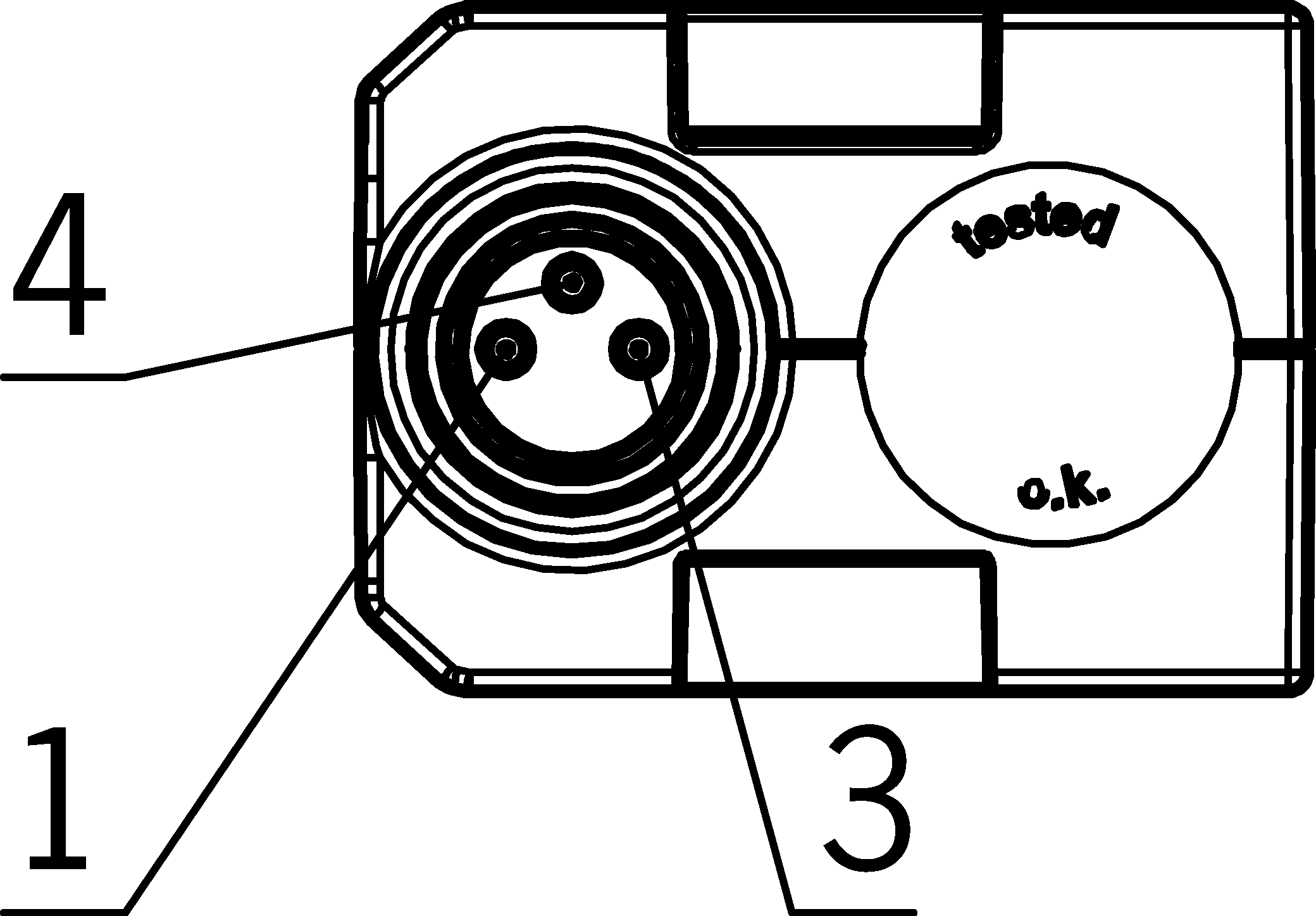

PIN 1AS-i +
PIN 3AS-i -
PIN 4연결되지 않음

연결 예시

연결 예시

기술 자료

승인

c_UL_us_E346349_1/3ECOLAB__CES C04

작업 공간

반복 정밀성 R
EN 60947-5-2에 의거 10 %

전기 연결 값

ASI 작동 전류 max. 50 mA
AS-인터페이스 프로토콜 ASi-3
ASI 데이터의 D0 - D3 = 도어 위치
AS- 인터페이스 슬레이브 유형 ID-Code: B, EA-Code: 0
ASI 전압 19 ... 30 ... 31.6 V
정격 절연 전압 Ui 75 V
정격 임펄스 전압 Uimp 1.5 kV
켜짐 시간
안전 출력부 max. 300 ms
EN 60947-5-3에 따른 위험 시간 max. 260 ms
안전 등급 III
오염 등급(외부, EN 60947-1에 의거) 3

기계적 가치 및 환경

치수 42 x 25 x 18
연결 유형 M8 플러그 커넥터, 3-핀
조임 토크
플러그 커넥터 max. 0.3 Nm
고정 스크루 max. 0.8 Nm
설치 방향 임의
스위칭 주파수 max. 1 Hz
보관 온도 -25 ... 70 °C
장착 거리
스위치 간 min. 80 mm
내충격성 및 내진동성 EN IEC 60947-5-3에 의거
보호 등급 IP67
주변 온도 -25 ... 65 °C
재질
하우징 플라스틱, PBT
고무 지지대 NBR 80 ±5 Shore

EN ISO 13849-1 및 EN IEC 62061에 따른 특성 값

PL최대 SILPFHD범주임무 시간
가드 위치의 모니터링PL e-4.5x10-9420 y


기타

UL 승인에 대한 참고 사항 UL 2등급 전원장치 또는 그에 상응하는 조치를 통해서만 작동

액추에이터 CES-A-BDN-06-104730, CES-A-BBN-C04-115271과 결합하여

보안 스위치 끄기 거리 sar
x/z 방향에서 40 mm
y 방향에서 60 mm
스위칭 히스테리시스 1 ... 2 mm

액추에이터 CES-A-BDN-06-104730와 결합하여

스위치 켜기 거리
접근 방향 A 또는 B(전면) 19 mm
접근 방향 C 또는 D(넓은 측면) 15 mm
보안 스위칭 거리 sao
접근 방향 C 또는 D(넓은 측면) min. 10 mm
접근 방향 A 또는 B(전면) min. 14 mm

액추에이터 CES-A-BBN-C04-115271와 결합하여

스위치 켜기 거리
접근 방향 A 또는 B(전면) 15 mm
접근 방향 C 또는 D(넓은 측면) 11 mm
보안 스위칭 거리 sao
접근 방향 C 또는 D(넓은 측면) 6 mm
접근 방향 A 또는 B(전면) 10 mm

액추에이터 CES-A-BBN-161502와 결합하여

스위치 켜기 거리
설치 위치 A + B 30 mm
설치 위치 C + D 25 mm
보안 스위치 끄기 거리 sar
y 방향/설치 위치 C + D에서 72 mm
y 방향/설치 위치 A + B에서 77 mm
x/z 방향/설치 위치 A + B에서 69 mm
x-/z 방향 / 설치 위치 C + D에서 63 mm
보안 스위칭 거리 sao
설치 위치 A + B 15 mm
설치 위치 C + D 10 mm
스위칭 히스테리시스 min. 1 mm

부속품

다운로드

컴플리트 패키지

단 한번 클릭하여 중요한 모든 문서 다운로드.

내용물:

  • 사용 설명서와 사용 설명서에 대한 보충 사항 또는 요약 설명서
  • 사용 설명서를 보완하는 데이터 시트
  • 적합성 선언
컴플리트 패키지 다운로드 (ZIP, 2,4 MB)

단일 문서

기타 다른 문서

ePlan 매크로

주문 데이터

주문 번호 120547
품목 명칭 CES-I-AS2A-U-C04-SC-120547
총중량 0,06kg
세관품목분류번호 85365019000
ECLASS 11.0 27-27-24-03 Safety-related transponder switch
