HomeProdukteTranspondercodierte Sicherheitsschalter ohne ZuhaltungCES-AS SicherheitsschalterCES-I-AS2A-U-C04-SC-120547

CES-I-AS2A-U-C04-SC-120547 (Best. Nr. 120547)

Sicherheitsschalter CES-.-AS-C04 ASi, RFID, Steckverbinder M8

  • AS-Interface
  • Unicode
  • Steckverbinder M8, 3-polig
  • LED-Anzeige
CES-I-AS2A-U-C04-SC-120547 (Best. Nr. 120547)

Beschreibung

Anfahrrichtung und Einbauposition

Zulässige Einbauposition

Typischer Ansprechbereich

(Nur in Verbindung mit Betätiger CES-A-BBN-C04)

Um nicht in den Ansprechbereich der Nebenkeulen zu gelangen, muss bei seitlicher Anfahrrichtung von Betätiger und Sicherheitsschalter ein Mindestabstand von s = 6 mm eingehalten werden.

Achtung:

Je nach Betätiger, Untergrundmaterial und Einbausituation kann der Ansprechbereich variieren. Weitere Ansprechbereiche finden Sie in der Betriebsanleitung.

Unicode-Auswertung

Jeder Betätiger ist hochcodiert (Unicode). Der Schalter erkennt nur gelernte Betätiger. Es können weitere Betätiger gelernt werden.

Es wird immer nur der jeweils zuletzt gelernte Betätiger erkannt.

Sicherheitskennwerte

Durch zwei redundant aufgebaute Sicherheitsausgänge (Halbleiterausgänge ) mit interner Überwachung ist das Gerät geeignet für:

  • Kategorie 4 /PL e nach EN 13849-1
  • SIL 3 nach EN IEC 62061 Tabelle 4

Die verwendeten OSSD-Ausgänge überprüfen mit Testimpulsen ihre Funktion auf Kurz- und Querschlüsse.

AS-Interface Eingänge

D0, D1, D2, D3

Überwachen der Stellung der Schutzeinrichtung

LED Anzeige

  • Die Dual-LED ASi am M8-Steckverbinder zeigt den Zustand des ASi-Bus an.
  • Die LED STATE zeigt den Zustand des Schalters an.
  • Die LED DIA zeigt an, ob ein Fehler im Schalter erkannt wurde.

Steckverbinder ausgerichtet C04

Bei dargestellter Einbaulage des Geräts gilt: Leitungsabgang C (links), Leitungsabgang A (rechts).

Erforderliches Zubehör

Betätiger ist nicht im Lieferumfang enthalten.

Maßzeichnung
Maßzeichnung
Anschlussplan
Anschlussplan
Anschlussplan
Anschlussplan

Maßzeichnungen

Maßzeichnungen
1aktive Fläche
2ASi grün/rot
3LED-Statusanzeige
4Gummiunterlage

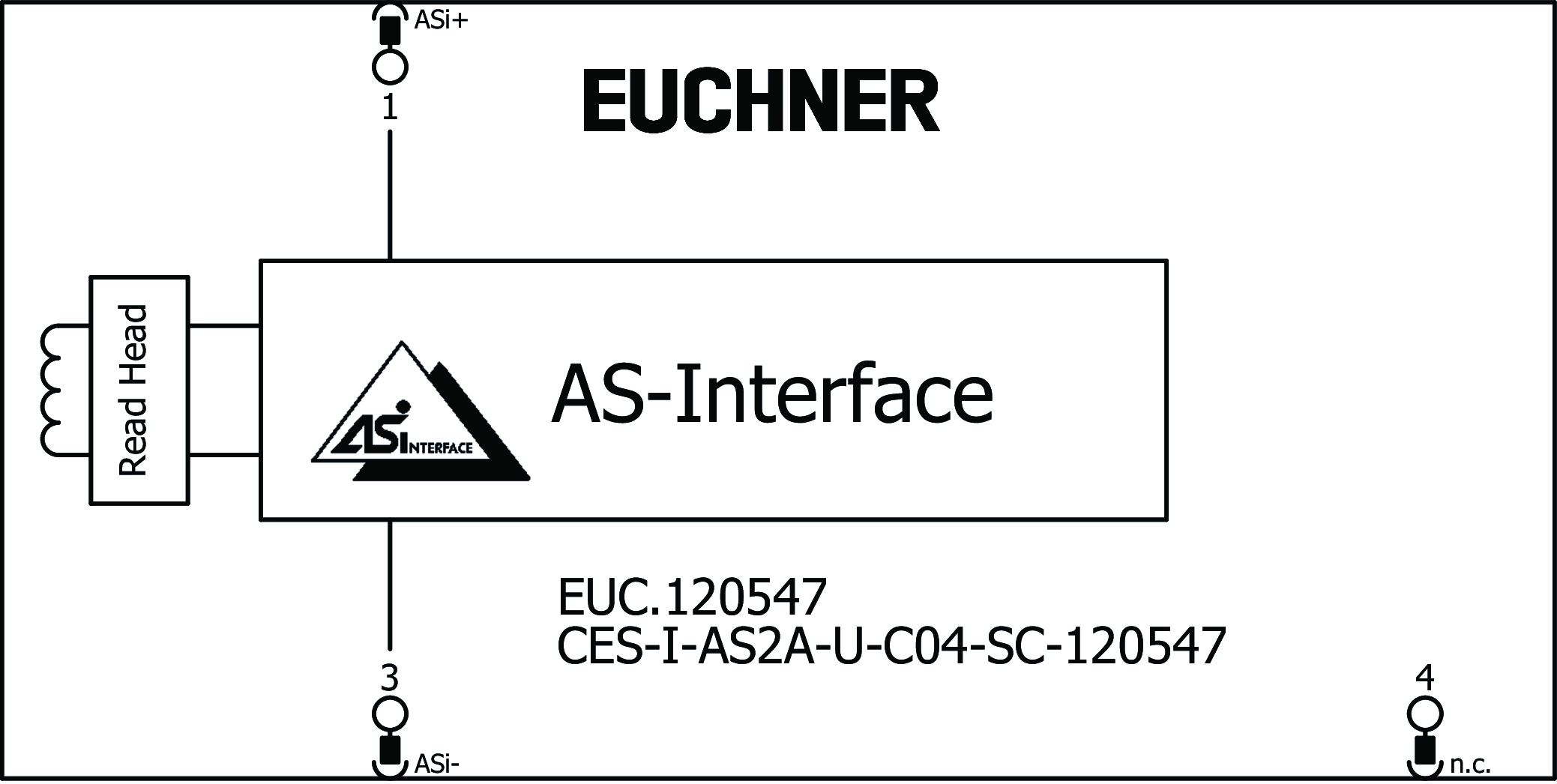

Anschlussbeispiele

Anschlussbeispiele
PIN 1AS-i +
PIN 3AS-i -
PIN 4n.c.

Anschlussbeispiele

Anschlussbeispiele

Technische Daten

Zulassungen

c_UL_us_E346349_1/3ECOLAB__CES C04

Arbeitsbereich

Wiederholgenauigkeit R 10 %

Elektrische Anschlusswerte

Betriebsstrom AS-Interface max. 50 mA
AS-Interface Protokoll ASi-3
AS-Interface Eingänge D0 - D3 = Türstellung
AS-Interface Slave Typ ID-Code: B, EA-Code: 0
Betriebsspannung AS-Interface 19 ... 30 ... 31.6 V
Bemessungsisolationsspannung Ui 75 V
Bemessungsstoßspannung Uimp 1.5 kV
Einschaltzeit
Sicherheitsausgänge max. 300 ms
Risikozeit nach EN 60947-5-3 max. 260 ms
Schutzklasse III
Verschmutzungsgrad (extern, nach EN 60947-1) 3

Mechanische Werte und Umgebung

Abmessungen 42 x 25 x 18
Anschlussart M8-Steckverbinder, 3-polig
Anzugsdrehmoment
Steckverbinder max. 0.3 Nm
Befestigungsschrauben max. 0.8 Nm
Einbaulage beliebig
Schaltfrequenz max. 1 Hz
Lagertemperatur -25 ... 70 °C
Montageabstand
zwischen Schaltern min. 80 mm
Schock- und Schwingfestigkeit gemäß EN IEC 60947-5-3
Schutzart IP67
Umgebungstemperatur -25 ... 65 °C
Werkstoff
Gehäuse Kunststoff, PBT
Gummiunterlage NBR 80 ±5 Shore

Kennwerte nach EN ISO 13849-1 / EN IEC 62061

PLmaximaler SILPFHDKategorieGebrauchsdauer
Überwachen der Stellung der Schutzeinrichtung PL e-4.5x10-9420 y


Verschiedenes

Hinweise für UL-Zulassung Betrieb nur mit UL-Class 2 Spannungsversorgung oder gleichwertigen Maßnahmen

In Kombination mit Betätiger CES-A-BDN-06-104730, CES-A-BBN-C04-115271

Gesicherter Ausschaltabstand sar
in x-/z-Richtung 40 mm
in y-Richtung 60 mm
Schalthysterese 1 ... 2 mm

In Kombination mit Betätiger CES-A-BDN-06-104730

Einschaltabstand
Anfahrrichtung A oder B (stirnseitig) 19 mm
Anfahrrichtung C oder D (breitseitig) 15 mm
Gesicherter Schaltabstand sao
Anfahrrichtung C oder D (breitseitig) min. 10 mm
Anfahrrichtung A oder B (stirnseitig) min. 14 mm

In Kombination mit Betätiger CES-A-BBN-C04-115271

Einschaltabstand
Anfahrrichtung A oder B (stirnseitig) 15 mm
Anfahrrichtung C oder D (breitseitig) 11 mm
Gesicherter Schaltabstand sao
Anfahrrichtung C oder D (breitseitig) 6 mm
Anfahrrichtung A oder B (stirnseitig) 10 mm

In Kombination mit Betätiger CES-A-BBN-161502

Einschaltabstand
Einbauposition A + B 30 mm
Einbauposition C + D 25 mm
Gesicherter Ausschaltabstand sar
in y-Richtung / Einbauposition C + D 72 mm
in y-Richtung / Einbauposition A + B 77 mm
in x-/z-Richtung / Einbauposition A + B 69 mm
in x-/z-Richtung / Einbauposition C + D 63 mm
Gesicherter Schaltabstand sao
Einbauposition A + B 15 mm
Einbauposition C + D 10 mm
Schalthysterese min. 1 mm

Zubehör

Downloads

Gesamtpaket

Alle wichtigen Dokumente mit einem Klick downloaden.

Enthält:

  • Die Betriebsanleitung und ggf. Ergänzungen zur Betriebsanleitung oder Kurzanleitungen
  • Ggf. Datenblätter als Ergänzung zur Betriebsanleitung
  • Die Konformitätserklärung
Gesamtpaket herunterladen (ZIP, 2,4 MB)

Einzeldokumente

Sonstige Dokumente

EPLAN Makros

Bestelldaten

Bestellnummer 120547
Artikelbezeichnung CES-I-AS2A-U-C04-SC-120547
Bruttogewicht 0,06kg
Zolltarifnummer 85365019000
ECLASS 11.0 27-27-24-03 Sicherheitsgerichteter Transponderschalter
