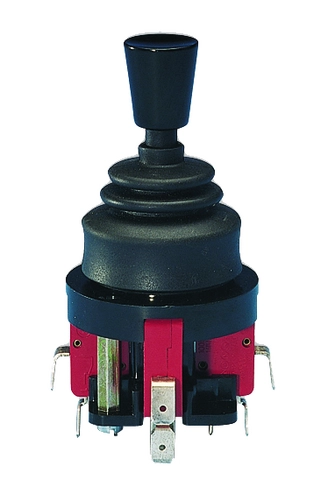

KBT1234RP194 (Rend. sz. 112945)

Series KB...

  • Control panel installation according to IEC 947-5-1 D30
  • Pushbutton, actuating directions 1-4
  • Interlocking in center position
  • One changeover contact with tab connector 6.3 x 0.8 IEC 760 for each actuating direction
KBT1234RP194 (Rend. sz. 112945)

Ismertetés

Wiring diagram
Wiring diagram
Switching positions
Switching positions
Dimension drawing
Dimension drawing
Dimension drawing
Dimension drawing
Wiring diagram
Wiring diagram

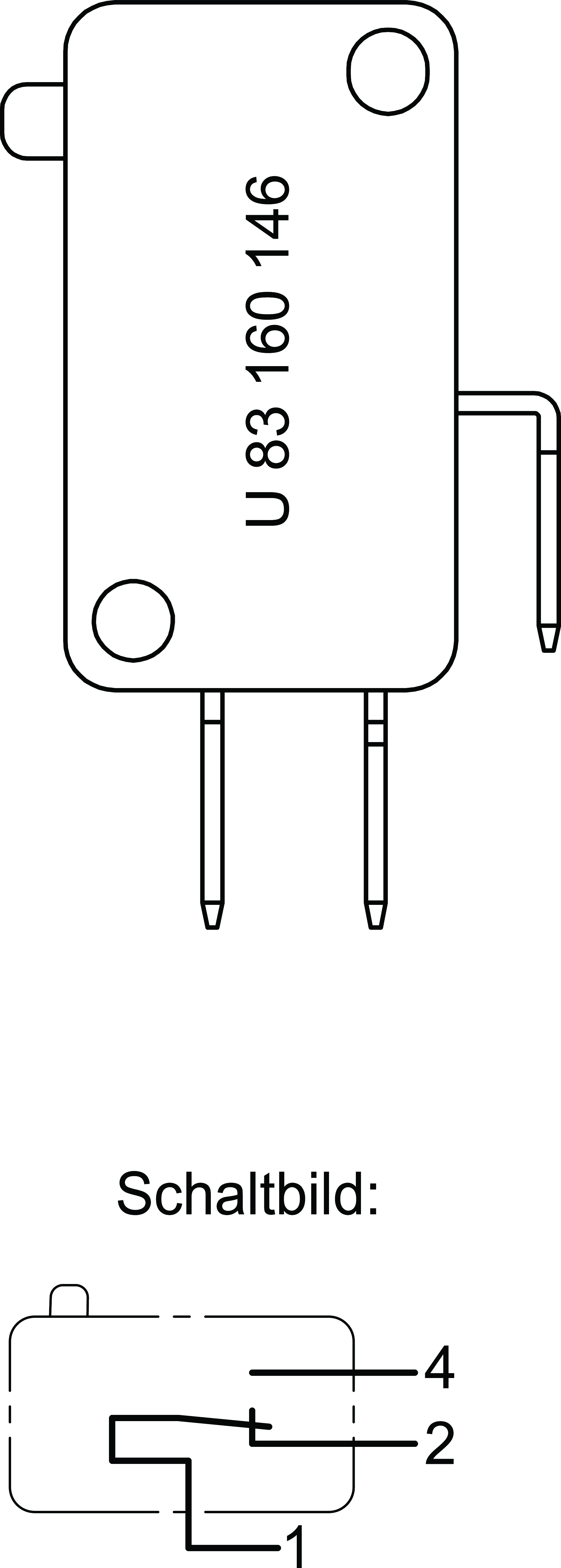

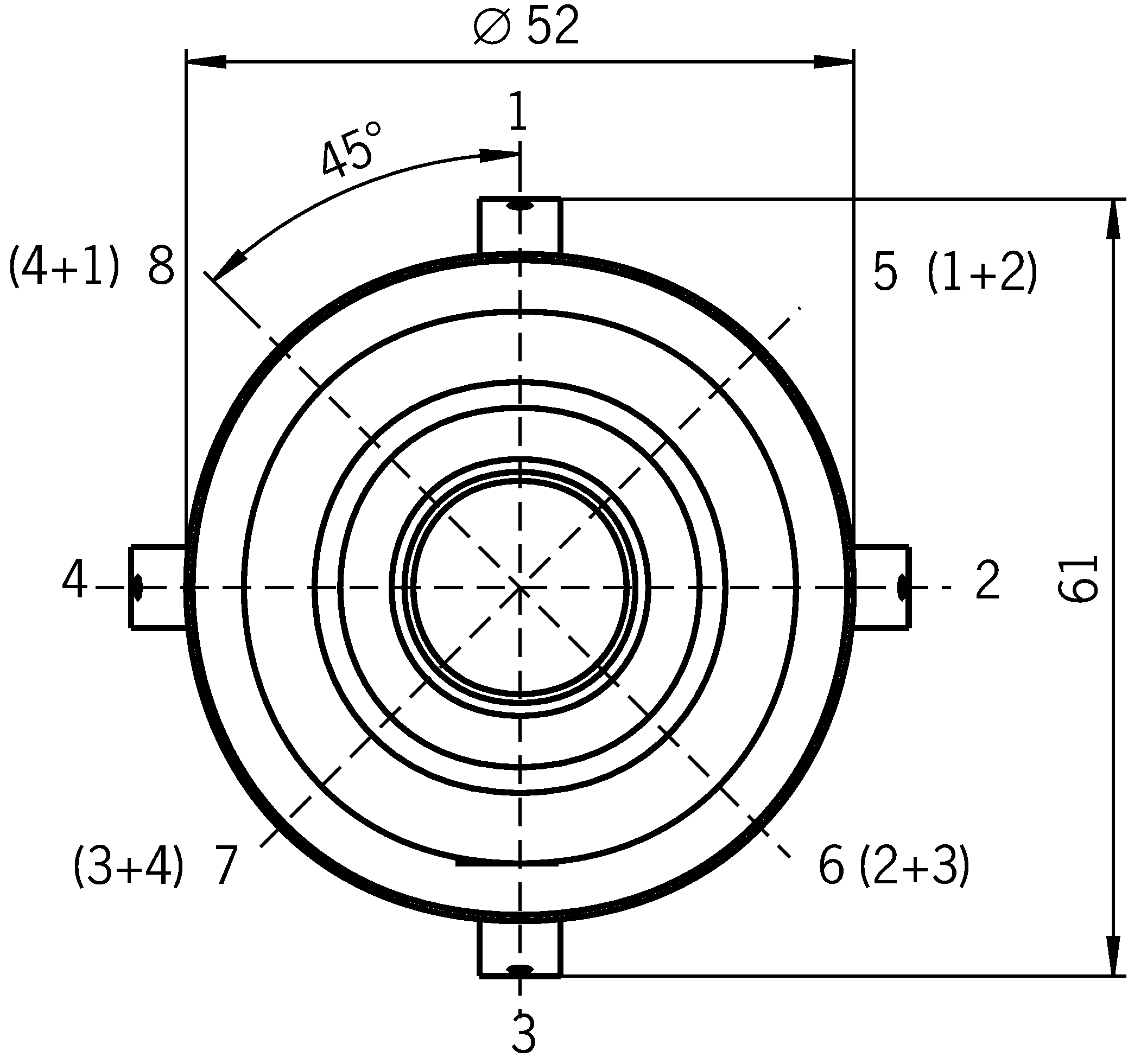

Functional drawings

Functional drawings

Functional drawings

Functional drawings

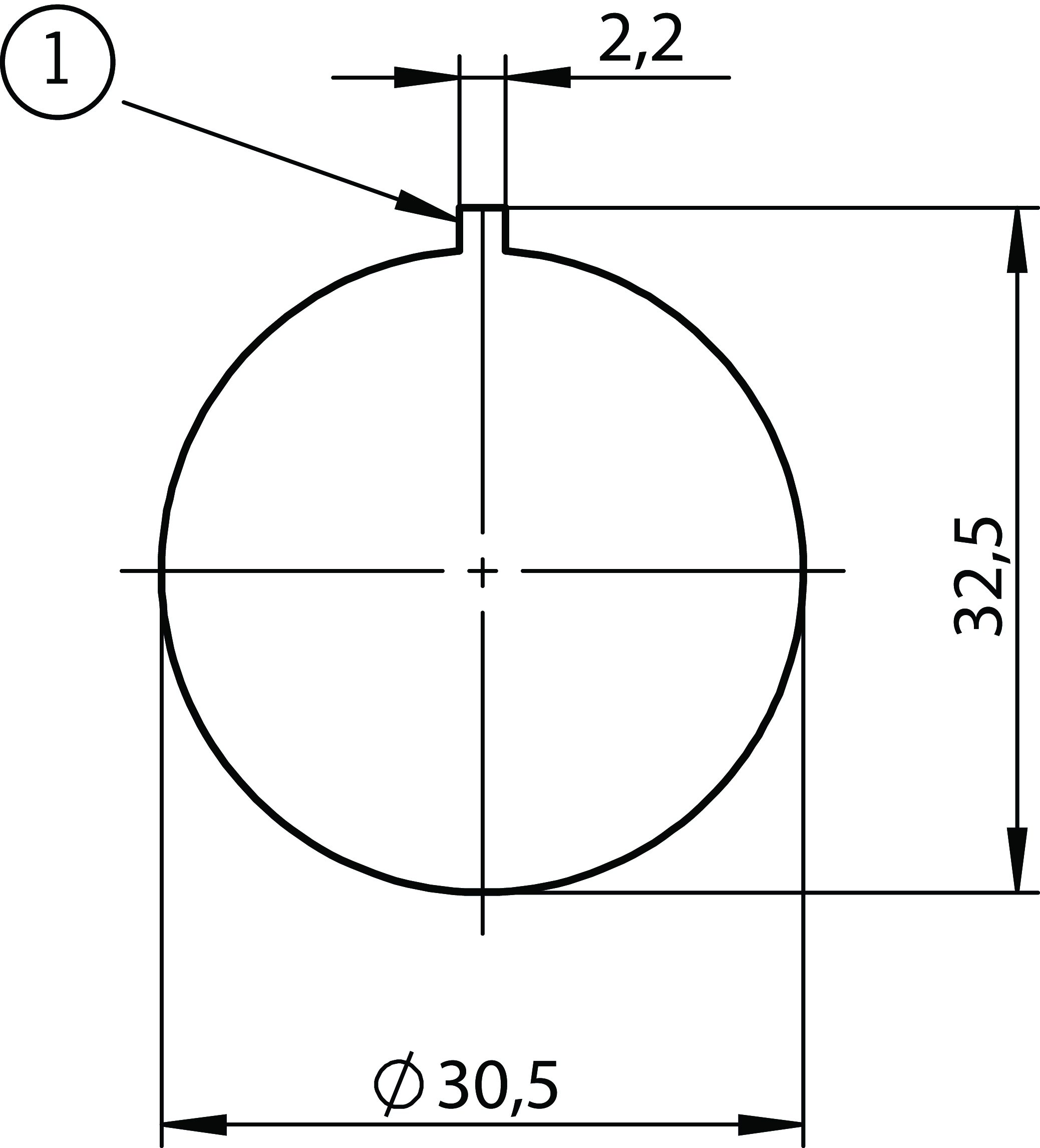

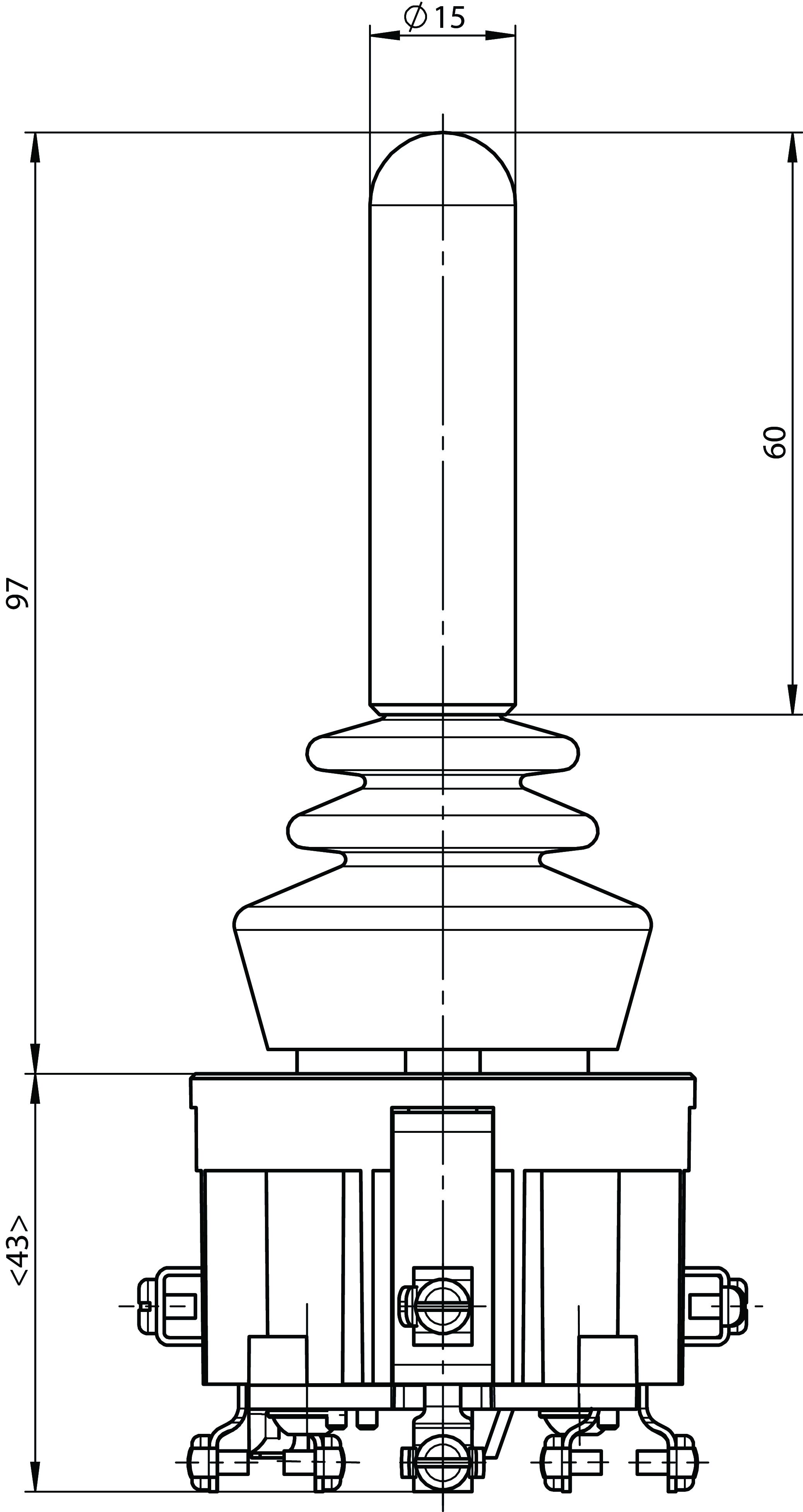

Dimensional drawings

Dimensional drawings

Dimensional drawings

Dimensional drawings
1Switching direction 1

Connection examples

Connection examples

Műszaki adatok

Approvals

CCC_2020980305000535_CQC2013010305627344_Version 2023DNV-TAA000007E_rev.2

Electrical connection values

Fuse T10/F20
Rated insulation voltage Ui 250 V
Rated impulse voltage Uimp 2.5 kV
Utilization category
DC-13 24V 3A
AC-15 230V 5A
Switching voltage min. 12 V
Switching current
(at 24V) min. 10 mA

Mechanical values and environment

Connection type Screw terminal
Number of monitoring contacts 4 (4 directions)
Actuating directions 4 (Pushbutton)
Storage temperature -25 ... 70 °C
Mechanical life 2 x 10⁶ (Pushbutton)
Mounting cut-out D30 (EN IEC 60947-5-1)
Switching principle Changeover contact C, IEC 947-5-1 (Snap-action contact element, design ES517A)
Degree of protection
on the front with bellows IP65
Ambient temperature -5 ... 65 °C
Material
Housing thermoplastic
Bellows elastomer, black (Low PAH)
Switching lever stainless steel
Contact Silver alloy

Miscellaneous

P number
P194
Additional feature All-round actuation

Letöltések

Teljes csomag

Minden fontos dokumentum letöltése egyetlen kattintással.

Tartalom:

  • A használati utasítás és a használati utasítás vagy a rövid utasítás kiegészítései
  • A használati utasítást kiegészítő adatlapok
  • A megfelelőségi nyilatkozat
Teljes csomag letöltése (ZIP, 0,3 MB)

Egyedi dokumentumok

Egyéb dokumentumok

Rendelési adatok

Rend. sz. 112945
Cikk neve KBT1234RP194
Súly 0,2kg
Vámtarifaszám 85365019000
ECLASS 27-37-14-04 Control switch, joystick
