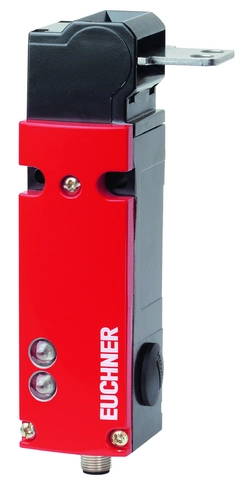

NX1-2131ASEM4-AS1 (N.º de pedido 094362)

Interruptor de seguridad NX ASi, conector M12

  • Conector M12, 4 polos
  • 2 contactos de apertura positiva
  • Indicador LED
NX1-2131ASEM4-AS1 (N.º de pedido 094362)

Descripción

Dirección de ataque

Horizontal y vertical

Regulable en intervalos de 90°

Entradas AS-Interface

D0, D1

Contacto de apertura positiva 1

D2, D3

Contacto de apertura positiva 2

Salidas AS-Interface

D1

LED rojo

D2

LED verde

Indicador LED

El LED Power indica la tensión de servicio del bus.

El LED Fault indica que se ha detectado un error en el bus AS-Interface.

Los LED verde y rojo pueden ser activados indistintamente a través del bus desde el mando mediante los bits D1 y D2.

Accesorios necesarios

El actuador no está incluido.

Plano de dimensiones
Plano de dimensiones
Asignación de contactos
Asignación de contactos
Interruptores de seguridad en funcionamiento

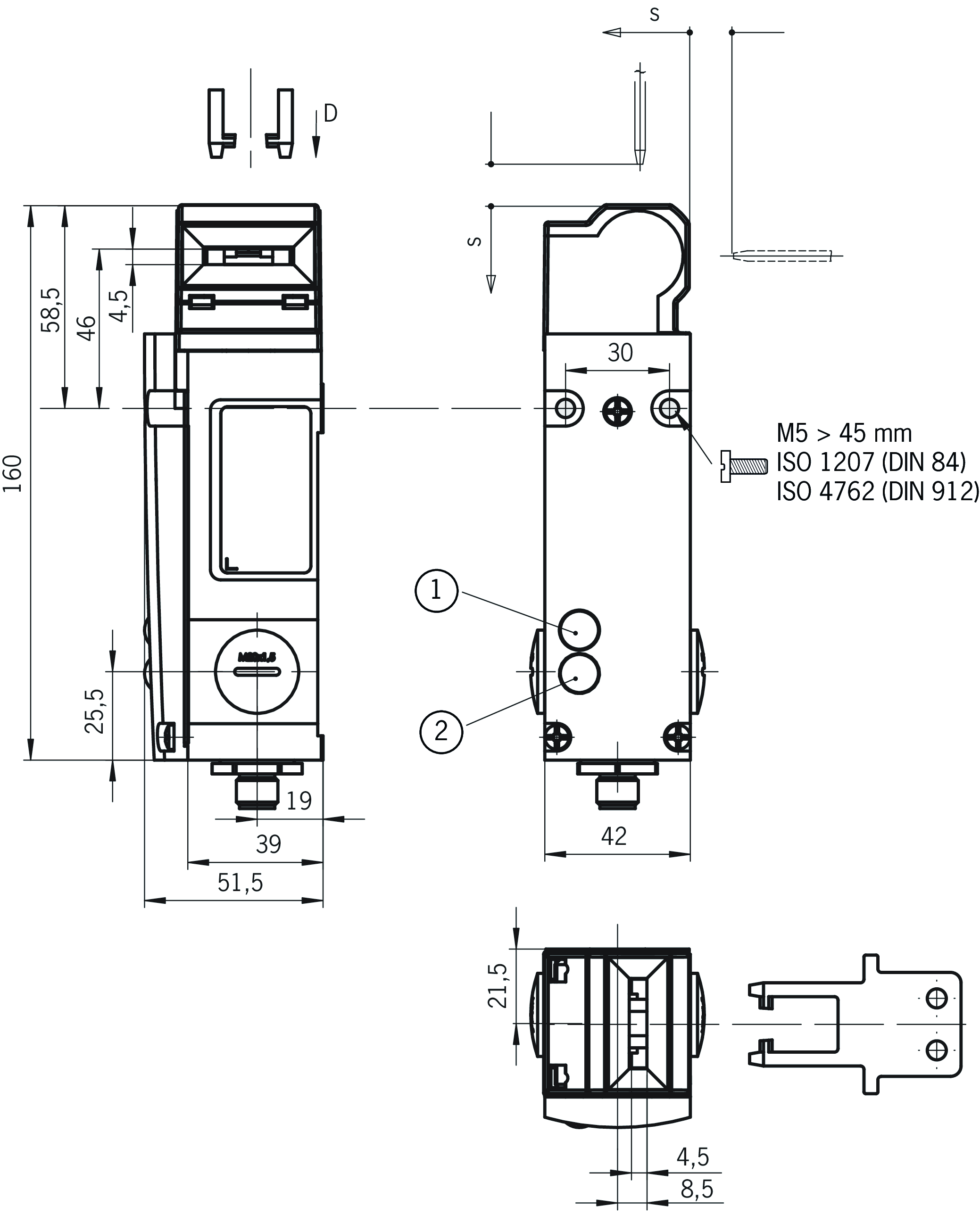

Dibujos acotados

Dibujos acotados
1Indicador LED rojo
2Indicador LED verde

Ejemplos de conexión

Ejemplos de conexión
Vista del lado de conexión

Datos técnicos

Homologaciones

DNV-GL_TAA0000172 Rev. 1CCC2024010305643584_SafetySwitch Nc_UL_us_E155795_2/1Asi Interface_60902

Valores de conexión eléctrica

Corriente de servicio ASI max. 45 mA
Protocolo AS-Interface ASi-3
Salida de datos ASI D1 = LED rojo, D2 = LED verde
Datos ASI en D0, D1 = posición de la puerta (1 contacto de apertura positiva), D2, D3 = posición de la puerta (2 contactos de apertura positiva)
Tipo de esclavo AS-Interface ID-Code: B, EA-Code: 7
Tensión ASI 22.5 ... 30 ... 31.6 V

Valores mecánicos y entorno

Anfahrgeschwindigkeit max. 20 m/min
Tipo de conexión
1 x Conector M12, 4 polos
Número de contactos de apertura positiva de posición de la puerta
Según AS-i Safety at Work
Fuerza de extracción 50 N
Frecuencia de accionamiento max. 6700 1/h
Fuerza de actuación max. 40 N
Posición de montaje Cualquiera
Temperatura de almacenamiento -25 ... 70 °C
Vida mecánica 2 x 10⁶
Fuerza de retención 10 N
Principio de conmutación Contacto de conmutación de acción lenta
Clase de protección IP67 (Cuando está enchufado y asegurado)
Temperatura ambiental -20 ... 55 °C
Material
Carcasa Metal ligero galvanizado por electrólisis
Contacto Aleación de plata dorada

Valores característicos según EN ISO 13849-1 y EN IEC 62061

B10DTiempo de servicio
Supervisión de la posición del resguardo4.5x10620 y
¡Importante! Valores válidos a CC-13 100 mA/24V


En combinación con el actuador ACTUADOR-X-GQ

Recorrido por inercia 1 mm

En combinación con el actuador ACTUADOR-X-GNQ

Recorrido por inercia 8 mm

Accesorios

Descargas

Paquete completo

Descargue todos los documentos importantes con un solo clic.

Incluye:

  • El manual de instrucciones y, en su caso, la documentación adicional correspondiente o las guías breves.
  • En su caso, las fichas de datos como complemento al manual de instrucciones.
  • La declaración de conformidad.
Descargar el paquete completo (ZIP, 1,5 MB)

Documentos sueltos

Otros documentos

Macros ePlan

Datos de pedido

N.º de pedido 094362
Nombre de artículo NX1-2131ASEM4-AS1
Peso bruto 0,513kg
Partida arancelaria 85365019000
ECLASS 11.0 27-27-26-02 Safety switch with separate actuator (Type 2)
