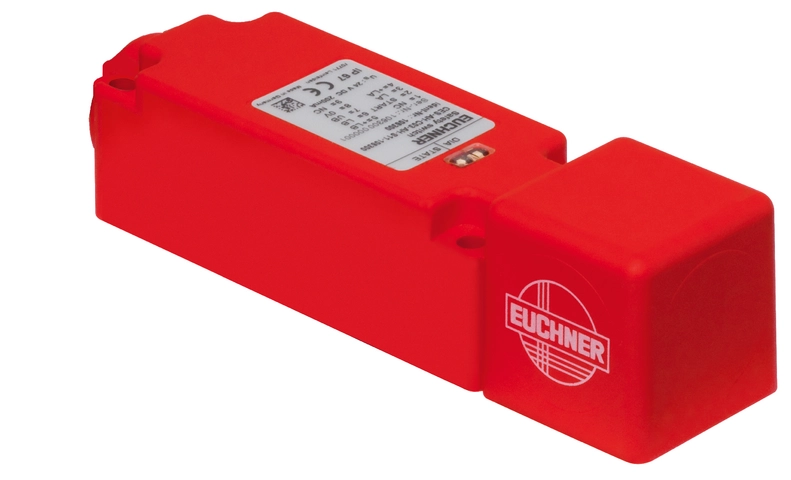

CES-AH-C03-AE-LS-100255 (Best. Nr. 100255)

Berührungsloser Sicherheitsschalter CES-AH-C03-...

  • Sicherheitsschalter mit integrierter Auswerteelektronik
  • Lastströme von 4 A direkt schaltbar
  • 2 Sicherheitsausgänge (Halbleiterausgänge)
  • Kategorie 3 / PL d nach EN ISO 13849-1
  • Mit Anschlussleitung PUR 0,5m mit Steckverbinder AMP Super Seal 1x3-pol. / 1x4-pol.
  • Anfahrrichtung A (nicht umstellbar)
  • Unicode
CES-AH-C03-AE-LS-100255 (Best. Nr. 100255)

Beschreibung

Unicode-Auswertung

Jeder Betätiger ist hochcodiert (Unicode). Der Schalter erkennt nur gelernte Betätiger. Es können weitere Betätiger gelernt werden.

Es wird immer nur der jeweils zuletzt gelernte Betätiger erkannt.

Kategorie nach EN ISO 13849-1

Durch zwei redundant aufgebaute Halbleiterausgänge (Sicherheitsausgänge) mit interner Überwachung geeignet für:

  • Kategorie 3 / PL d nach EN ISO 13849-1

Jeder Sicherheitspfad ist dabei einzeln sicher.

LED-Anzeige

STATE

Status-LED

DIA

Diagnose-LED

Achtung:

Je nach Untergrundmaterial und Einbausituation kann der Ansprechbereich variieren.

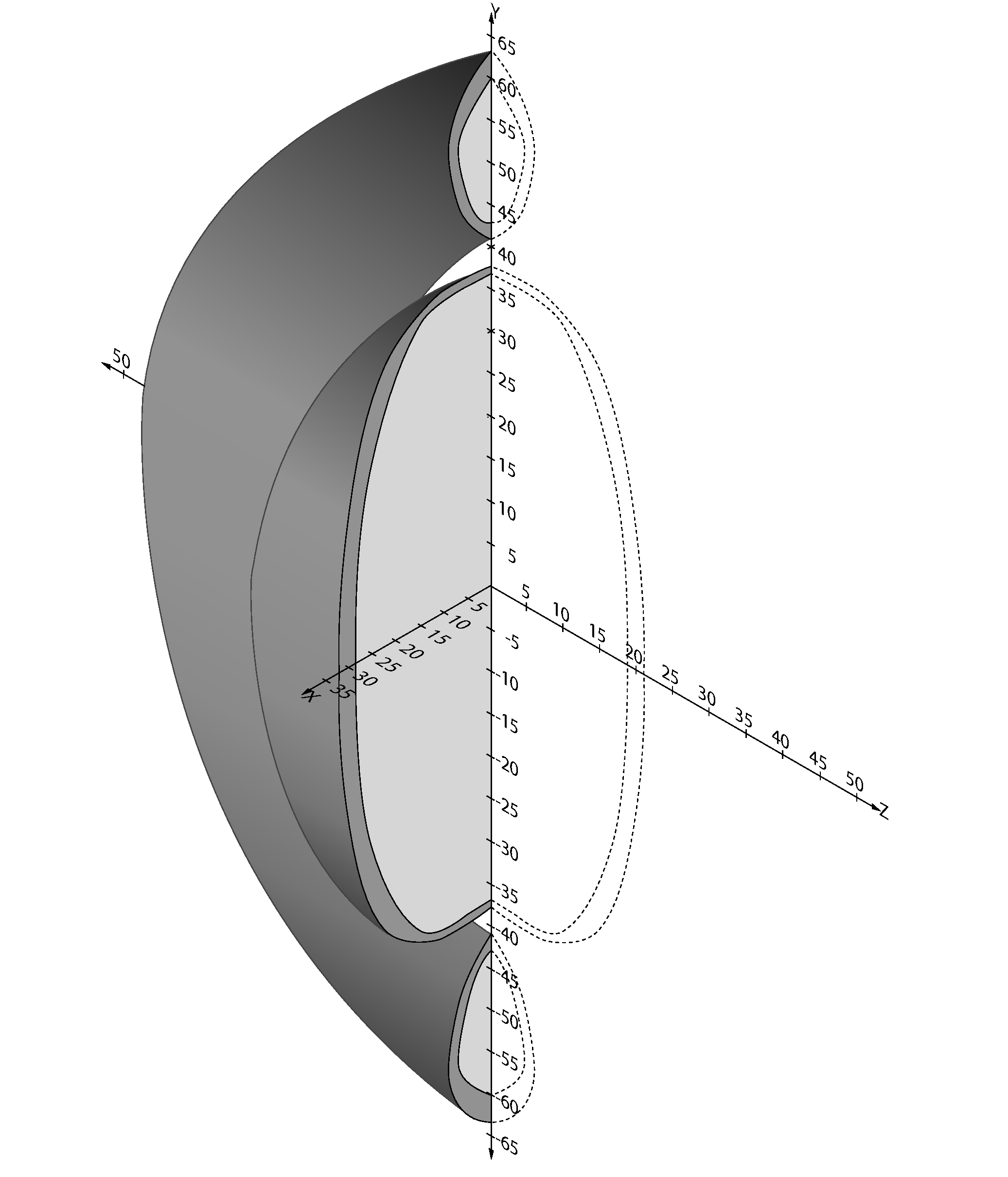

Typische Ansprechbereiche
(Nur in Verbindung mit Betätiger CES-A-BRN)

Typische Ansprechbereiche<br>(Nur in Verbindung mit Betätiger CES-A-BRN)
Maßzeichnung
Maßzeichnung
Anschlussplan
Anschlussplan

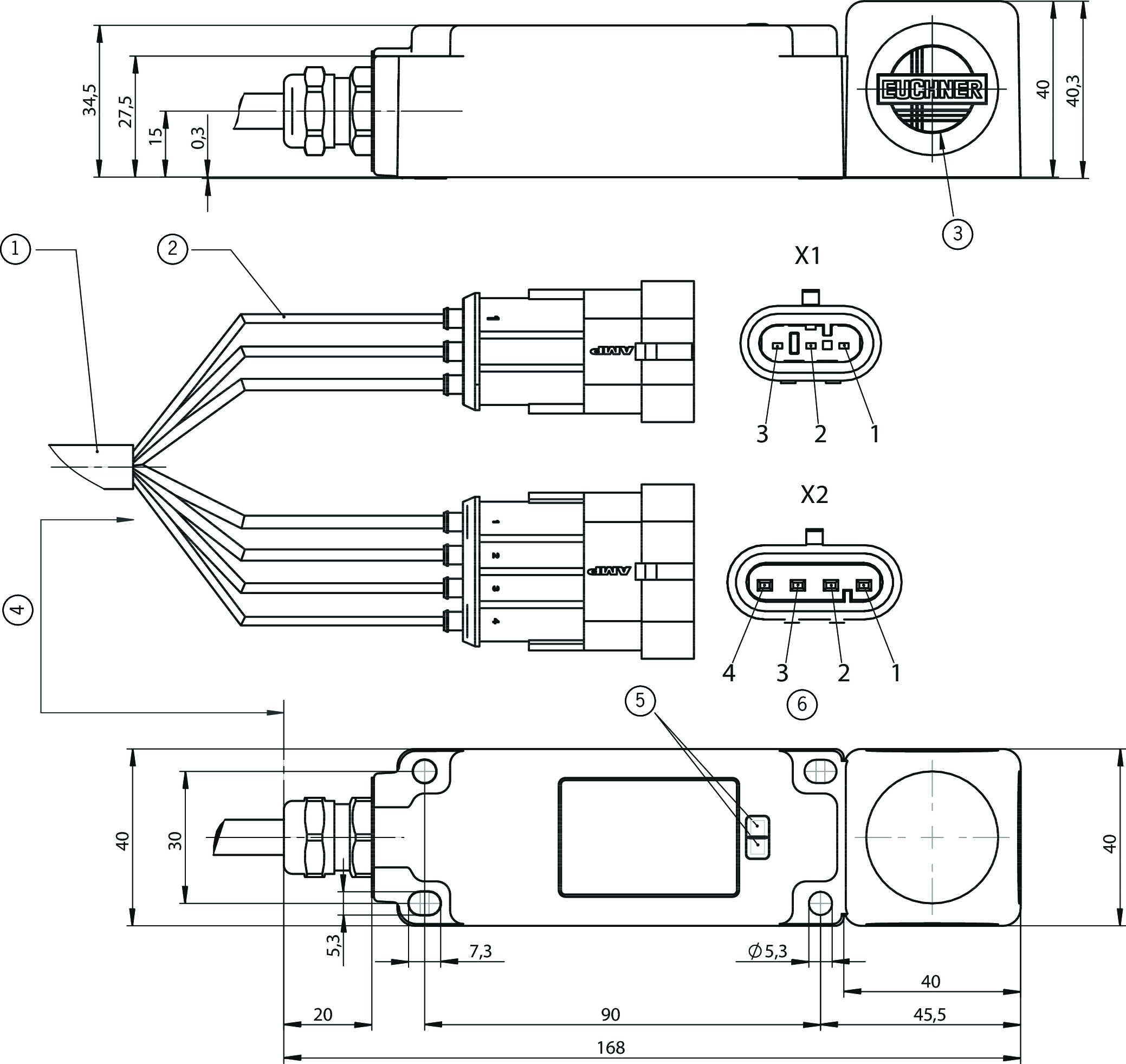

Maßzeichnungen

Maßzeichnungen
1PUR
2PVC
3aktive Fläche
4Leitungslänge 500 mm
5LED-Statusanzeige
6Ansicht auf Steckseite

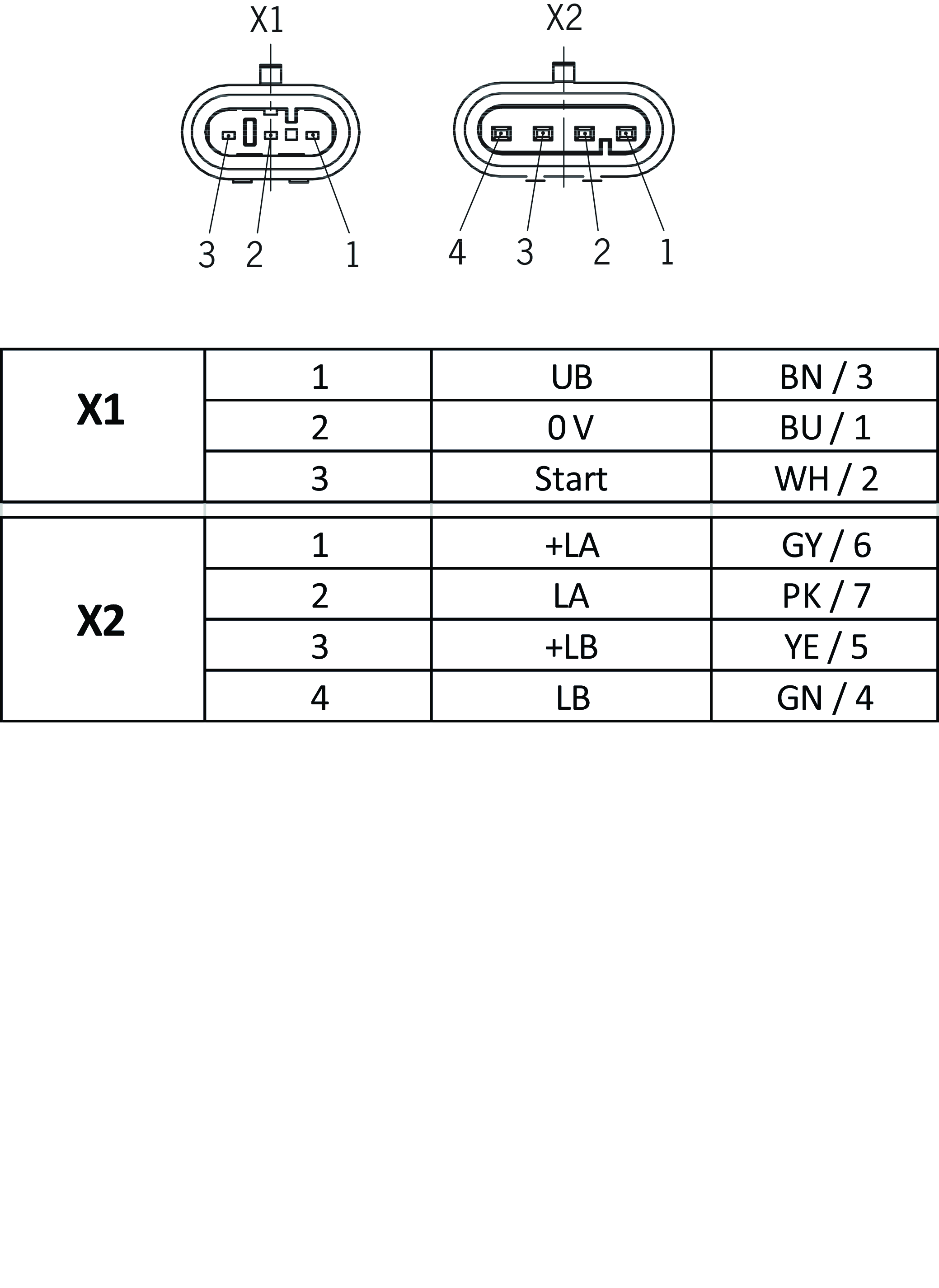

Anschlussbeispiele

Anschlussbeispiele

Technische Daten

Arbeitsbereich

Wiederholgenauigkeit R 10 %

Bedien- und Anzeigeelemente

LED-Anzeige 2 STATE ( grün ) und DIA ( rot )

Elektrische Anschlusswerte

Absicherung
extern ( Betriebsspannung, +LA und +LB ) 0.25 ... 10 A
Bemessungsisolationsspannung Ui 75 V
Bemessungsstoßspannung Uimp 1.5 kV
Betriebsspannung DC
UB 9 ... 32 V DC verpolsicher, geregelt, Restwelligkeit < 5 %
Diskrepanzzeit max. 50 ms
Einschaltzeit
Sicherheitsausgänge LA / LB max. 400 ms
EMV-Schutzanforderungen gemäß DIN EN 13309
Gebrauchskategorie
DC-13 24V 4A (Vorsicht: Ausgänge müssen bei induktiven Lasten mit einer Freilaufdiode geschützt werden.)
Reststrom Ir max. 0.5 mA
Risikozeit nach EN 60947-5-3 max. 250 ms
Schutzklasse III
Stromaufnahme
bei unbelasteten Ausgängen max. 150 mA
Verschmutzungsgrad (extern, nach EN 60947-1) 3
Verzögerungszeit
im Fehlerzustand 5 s (Für diese Zeit verweilt der Schalter im Fehlerzustand, bevor ein Reset durchgeführt wird.)
Spannungsversorgung Ausgänge
Spannungsversorgung Ausgangslast
U(+LA)/U(+LB) 9 ... 32 V DC (Spannungsversorgung gleich UB, gleiches Masse Potential.)
Taktfrequenz
Spannungsversorgung für Last über PWM max. 1 kHz
Tastverhältnis Ton
Spannungsversorgung für Last über PWM 0.1 ... 1
Sicherheitsausgang LA
Art des Ausgangs Halbleiterausgang, p-schaltend, kurzschlusssicher
Ausgangsspannung
HIGH U(LA) U(+LA) - 1.5 ... U(+LA) V DC (Werte bei einem Schaltstrom von 4A ohne Berücksichtigung der Leitungslänge)
LOW U(LA) 0 ... 4 V DC
bedingter Bemessungskurzschlussstrom 100 A
Schaltstrom 30 ... 4000 mA
Testimpulsdauer max. 6 ms (Bei Reihenschaltung erhöht sich der Wert entsprechend der Anzahl der eingesetzten Schalter.)
Testimpulsintervall min. 10000 ms
Sicherheitsausgang LB
Art des Ausgangs Halbleiterausgang, p-schaltend, kurzschlusssicher
Ausgangsspannung
HIGH U(LB) U(+LB) - 1.5 ... U(+LB) V DC (Werte bei einem Schaltstrom von 4A ohne Berücksichtigung der Leitungslänge.)
LOW U(LB) 0 ... 4 V DC
bedingter Bemessungskurzschlussstrom 100 A
Schaltstrom 30 ... 4000 mA
Testimpulsdauer max. 6 ms (Bei Reihenschaltung erhöht sich der Wert entsprechend der Anzahl der eingesetzten Schalter.)
Testimpulsintervall min. 10000 ms
Starteingang
Eingangsspannung
HIGH 8 ... UB V DC
LOW 0 ... 2 V DC

Mechanische Werte und Umgebung

Abmessungen 40 x 40 x 168
Anschlussart Anschlussleitung PUR 0,5m mit Steckverbinder AMP Super Seal 1x3-pol. / 1x4-pol.
Anzugsdrehmoment
Befestigungsschrauben max. 1 Nm
Bereitschaftsverzögerung max. 3 s (Nach Einschalten der Betriebsspannung sind während der Bereitschaftsverzögerung die Halbleiterausgänge ausgeschaltet.)
Biegeradius statisch 10 x Leitungsdurchmesser
Einbaulage beliebig
Schaltfrequenz max. 1 Hz
Lagertemperatur -25 ... 70 °C
Montageabstand
zwischen Schaltern min. 80 mm
Schock- und Schwingfestigkeit gemäß EN IEC 60947-5-3
Schutzart IP65/IP67
Umgebungstemperatur -25 ... 70 °C
Verweildauer min. 0.5 s (Die Verweildauer eines Betätigers inner- und außerhalb des Ansprechbereichs muss mindestens 0,5 s betragen, um eine sichere Erkennung interner Fehler im Auswertegerät ( Selbstüberwachung ) zu gewährleisten.)
Werkstoff
Gehäuse Kunststoff, PBT

Kennwerte nach EN ISO 13849-1 / EN IEC 62061

PLmaximaler SILPFHDKategorieGebrauchsdauer
Überwachen der Stellung der Schutzeinrichtung PL d-1.03x10-7320 y


In Kombination mit Betätiger CES-A-BRN-100251

Abstand s Betätiger
Mindestabstand bei seitlicher Anfahrrichtung min. 6 mm (Mindestabstand um das Einschalten in der Nebenkeule des Lesekopfs zu verhindern.)
Einschaltabstand 32 mm
Gesicherter Ausschaltabstand sar 75 mm
Gesicherter Schaltabstand sao min. 27 mm (Die Werte gelten für nichtbündige Montage des Betätigers auf Stahl.)
Schalthysterese 3 mm (bei nichtbündiger Montage des Betätigers auf Stahl)

Downloads

Gesamtpaket

Alle wichtigen Dokumente mit einem Klick downloaden.

Enthält:

  • Die Betriebsanleitung und ggf. Ergänzungen zur Betriebsanleitung oder Kurzanleitungen
  • Ggf. Datenblätter als Ergänzung zur Betriebsanleitung
  • Die Konformitätserklärung
Gesamtpaket herunterladen (ZIP, 2,1 MB)

Einzeldokumente

Sonstige Dokumente

EPLAN Makros

Bestelldaten

Bestellnummer 100255
Artikelbezeichnung CES-AH-C03-AE-LS-100255
Bruttogewicht 0,614kg
Zolltarifnummer 85365019000
ECLASS 27-27-24-03 Sicherheitsgerichteter Transponderschalter
