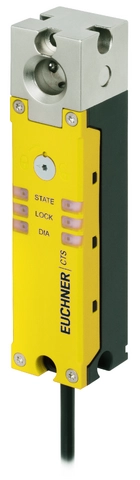

CTS-C2-BP-CC-FLX-AP-VSA-175212 (Obj. č. 175212)

Bezpečnostní spínač s jištěním ochranného krytu CTS-C2-BP FlexFunction, RFID, připojovací kabel z PVC s konektorem M12

  • Princip pracovního proudu
  • Jištění ochranného krytu vhodné jen pro ochranu procesů
  • Signalizační výstupy jištění ochranného krytu (OL) a polohy dveří 1(OD)
  • Připojovací kabel z PVC, 25 cm, konektor M12, 8pól.
CTS-C2-BP-CC-FLX-AP-VSA-175212 (Obj. č. 175212)

Popis

FlexFunction

Spínač je při uvádění do provozu konfigurován funkčním aktuátorem. V závislosti na výběru funkčního aktuátoru je aktivní nebo neaktivní monitorování stavu jištění bezpečnostního spínače a vyhodnocování kódu aktuátoru probíhá s nízkou nebo vysokou úrovní kódování.

Princip jištění

Pracovní proud (Power to lock): U ochranného krytu s jištěním na principu pracovního proudu je ochranný kryt jištěn, dokud se nepřeruší přívod proudu do jisticího elektromagnetu. Odjištění probíhá silou pružiny. Tato varianta se také označuje jako elektrické jištění ochranného krytu.

Jištění ochranného krytu pro ochranu procesů

Bezpečnostní spínač splňuje požadavky na blokovací zařízení s jištěním ochranného krytu pro ochranu procesů. Nemá bezpečnostní monitorování jištění ochranného krytu.

Pomocný odjišťovací prvek

Pomocný odjišťovací prvek na čelní a zadní straně umožňuje přistupovat ke stroji v případě chybného fungování, například při výpadku napětí.

Zapojení

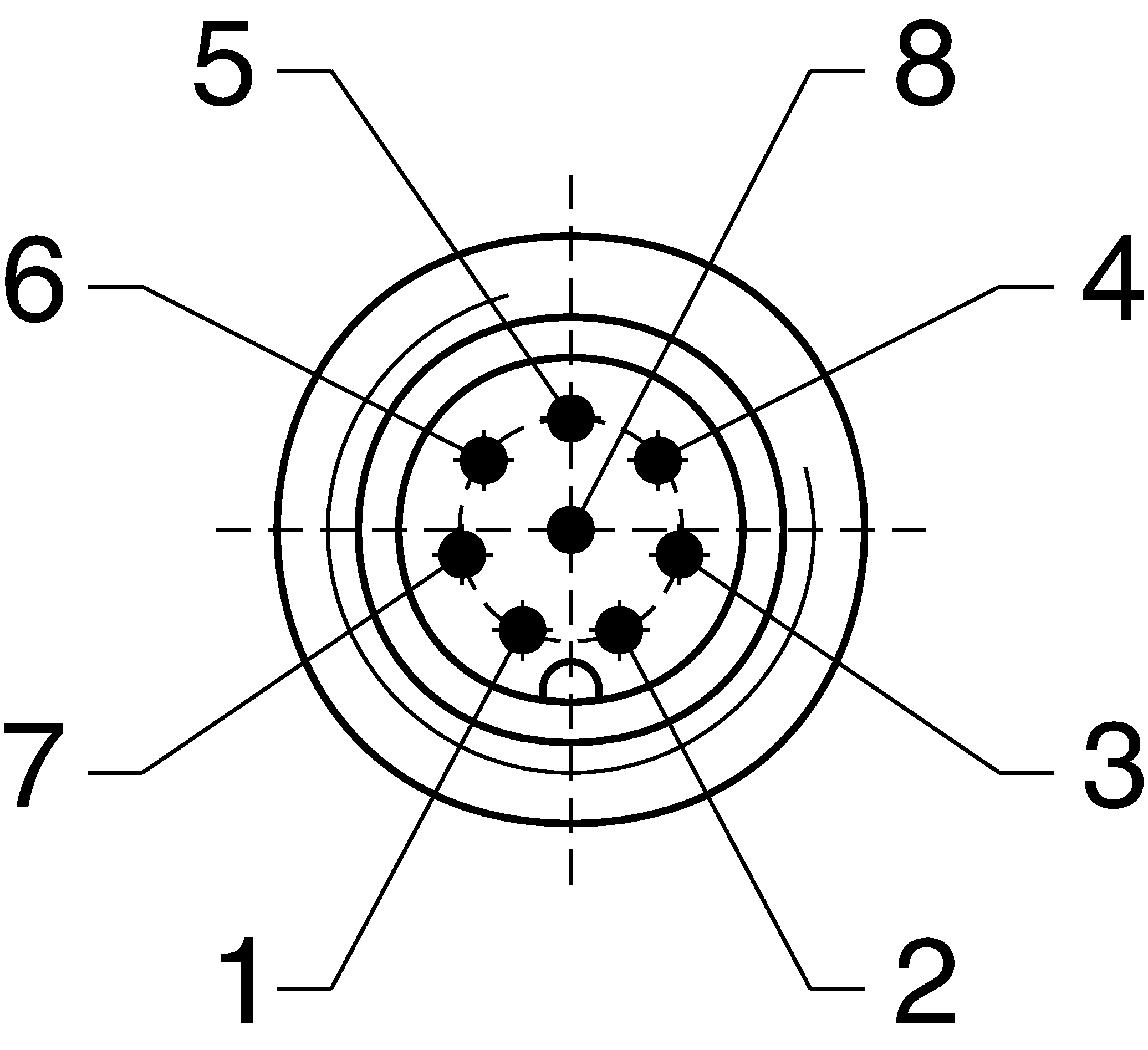

Konektor (pohled na zásuvnou stranu)KontaktOznačeníFunkceBarva žíly připojovacího kabelu

1IMPNapájecí napětí elektromagnetu 24 V DCWH
2UBNapájecí napětí elektroniky 24 V DC
BN
3FO1ABezpečnostní výstup, kanál AGN
4FO1BBezpečnostní výstup, kanál BYE
5OX1/CSignalizační výstup 1 / komunikaceGY
6OX2Signalizační výstup 2PK
70 V UBNapájecí napětí elektroniky 0 V DCBU
8IMMNapájecí napětí elektromagnetu 0 V DCRD

Funkce signalizačního výstupu OX je určována naučeným aktuátorem.

Obsazení kontaktu 5 a 6 v závislosti na funkčním aktuátoru

KontaktA-FLX-D-0C-167919A-FLX-D-0D-169044A-FLX-D-0E-169045A-FLX-D-0F-169046
L+HCI+HCL+LCI+LC
5OL/C jištění ochranného krytu / komunikaceOL/C jištění ochranného krytu / komunikaceOL/C jištění ochranného krytu / komunikaceOL/C jištění ochranného krytu / komunikace
6OD, poloha dveří 1OD, poloha dveří 1OD, poloha dveří 1OD, poloha dveří 1

Potřebné příslušenství

Aktuátor není součástí dodávky.

Rozměrový výkres
Rozměrový výkres
Připojovací schéma
Připojovací schéma

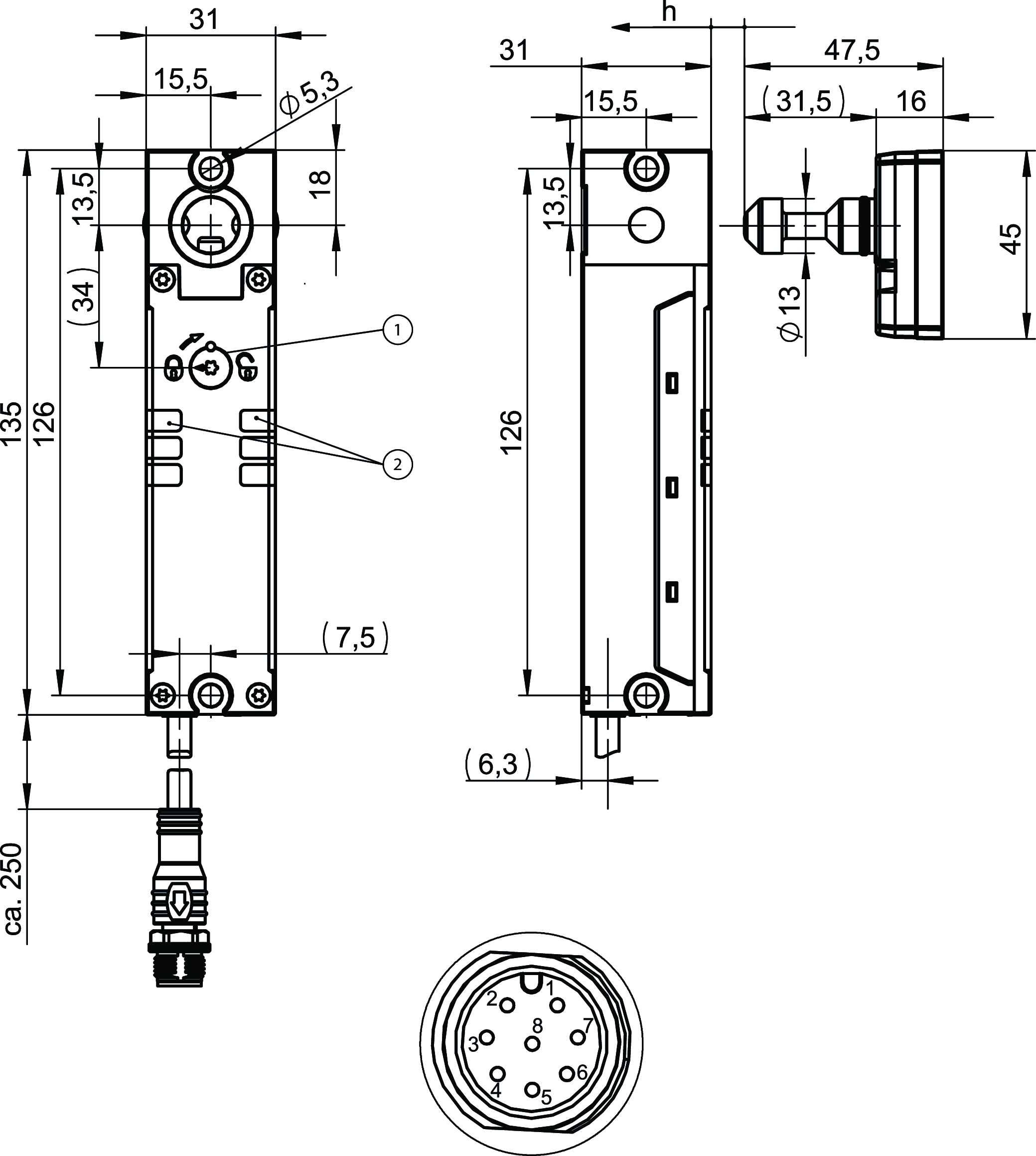

Rozměrové výkresy

Rozměrové výkresy
1Pomocný odjišťovací prvek
2LED diody

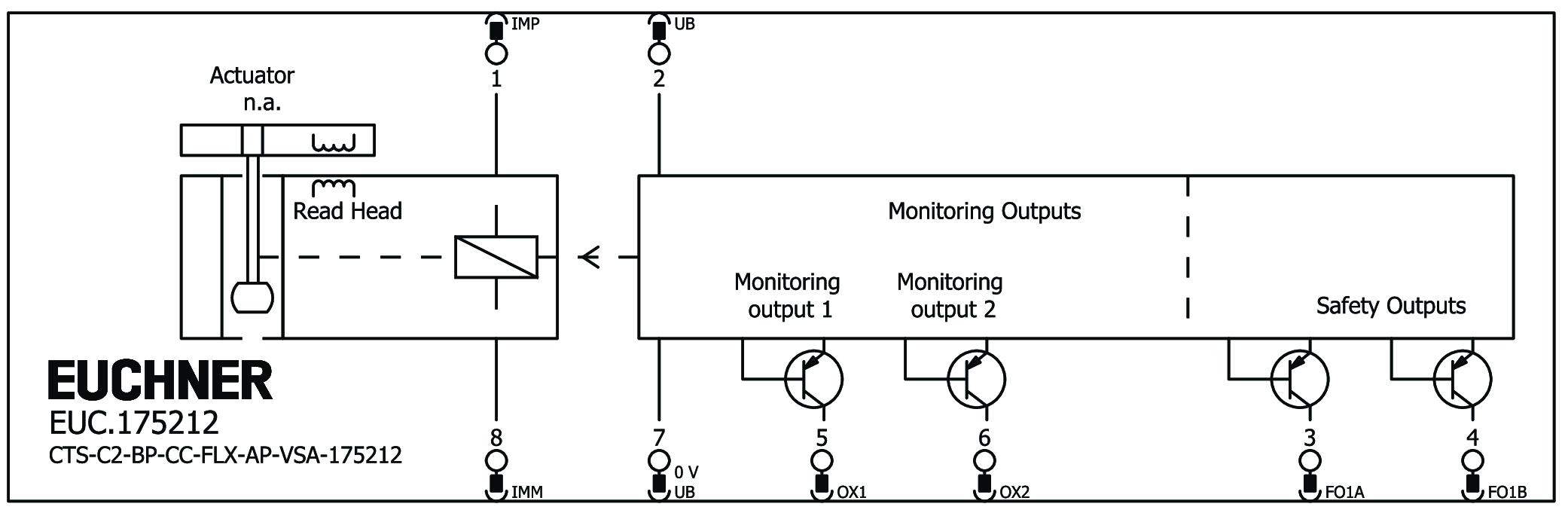

Příklady připojení

Příklady připojení

Technické údaje

Schválení

FCC_CTS_2AJ58-18c_UL_us_E93776_5/1

Hodnoty elektrického připojení

Zajištění
IMP 1 ... 8 A Externí
UB 1 ... 8 A Externí
Příkon 9 W
Podmíněný návrhový zkratový proud 100 A
Návrhové izolační napětí Ui 32 V
Jmenovité impulzní napětí Uimp 0.8 kV
Napájecí napětí DC
UB 24 V DC -15% ... +20% (zabezpečeno proti přepólování, regulováno, zbytkové zvlnění<5 %, SELV)
Doba diskrepance max. 10 ms
Doba do zapnutí max. 400 ms
Požadavky na elektromagnetickou kompatibilitu Podle normy EN IEC 60947-5-3
Napájecí napětí elektromagnetu DC 24 V DC -15% ... +20% zabezpečeno proti přepólování, regulováno, zbytkové zvlnění<5 %, SELV
Zatěžovatel elektromagnetu DZ 100 %
Doba rizika podle normy EN 60947-5-3 max. 200 ms
Riziková doba podle EN 60947-5-3, prodloužení pro každou další jednotku max. 10 ms
Spínané zatížení
Podle UL 24 V DC, třída 2
Třída ochrany III
Odběr proudu
IIMP 500 mA
IUB 50 mA
Stupeň znečištění (externí, podle EN 60947-1) 3
Signalizační výstup Ox/C
Druh výstupu PNP, odolné proti zkratu
Výstupní napětí 0.8xUB ... UB V DC
Výstupní proud 1 ... 10 mA
Bezpečnostní výstupy FO1A, FO1B
Druh výstupu Polovodičové výstupy, PNP, odolné proti zkratu
Výstupní napětí
UFO1A / UFO1B HIGH UB-4V ... UB V DC (Hodnota při spínaném proudu 50 mA bez přihlédnutí k délce kabelu)
UFO1A / UFO1B LOW 0 ... 1 V DC
Výstupní proud
Na každém bezpečnostním výstupu FO1A/FO1B 1 ... 75 mA
Kategorie použití
DC-13 24 V, 75 mA (Varování: Při indukční zátěži musejí být výstupy chráněny nulovou diodou)
Doba trvání zkušebního impulzu max. 0.3 ms
Interval testovacích impulzů min. 96 ms

Mechanické hodnoty a prostředí

Anfahrgeschwindigkeit max. 20 m/min
Vytahovací síla 25 N
Prodleva do dosažení pohotovostního stavu max. 1 s
Ovládací síla 25 N
Montážní poloha Libovolná
Teplota při skladování -25 ... 70 °C
Mechanická životnost 1 x 10⁶
Přidržovací síla 10 N
Odolnost proti nárazům a vibracím Podle normy EN IEC 60947-5-3
Třída ochrany IP65/IP67/IP69/IP69K
Okolní teplota -20 ... 50 °C
Materiál
Kryt hlavy spínače Zinkový tlakový odlitek
Pouzdro bezpečnostního spínače Termoplast zesílený skelnými vlákny
Připojovací kabel PVC
Držící síla Fmax 5000 N
Držící síla FZh 3800 N
Princip jištění Princip pracovního proudu
Přípojka X1
Typ připojení Připojovací kabel s konektorem M12
Poloměr ohybu statický 8× průměr kabelu
Vývod kabelu Přímý
Délka kabelu 0.25 m
Počet pólů 8
Bezpečnostní výstupy FO1A, FO1B
Frekvence spínání max. 0.2 Hz

Charakteristické hodnoty podle EN ISO 13849-1 a EN IEC 62061

PLMaximální SILPFHDKategorieDoba provozu
Monitorování polohy ochranného krytuPL e36.44x10-9420 y


Různé

Poznámky ke schválení UL Provoz pouze s napájením opatřeným atestem UL-Class 2 nebo rovnocenným, viz návod k použití

Příslušenství

Ke stažení

Celé balení

Stáhněte si všechny důležité dokumenty jedním kliknutím.

Obsahuje:

  • Návod k použití a příp. dodatky k návodu k použití nebo stručné návody
  • Příp. datové listy jako dodatek k návodu k použití
  • Prohlášení o shodě
Stáhnout kompletní balíček (ZIP, 16,4 MB)

Jednotlivé dokumenty

Ostatní dokumenty

Objednací údaje

Obj. č. 175212
Název výrobku CTS-C2-BP-CC-FLX-AP-VSA-175212
Hmotnost brutto 0,55kg
Číslo celního tarifu 85365019000
ECLASS 27-27-24-05 Safety-related transponder switch with guardlocking
