AC-SC-M23F12G-167890 (Obj. č. 167890)

Přírubová zásuvka, 12pól.

AC-SC-M23F12G-167890 (Obj. č. 167890)

Popis

Přírubová zásuvka

Pro montáž na přední stěnu a připojení potvrzovacího tlačítka. Osazena pájenými kontakty.

Rozměrový výkres
Rozměrový výkres
Rozměrový výkres
Rozměrový výkres
Připojovací schéma
Připojovací schéma

Rozměrové výkresy

Rozměrové výkresy

Rozměrové výkresy

Rozměrové výkresy

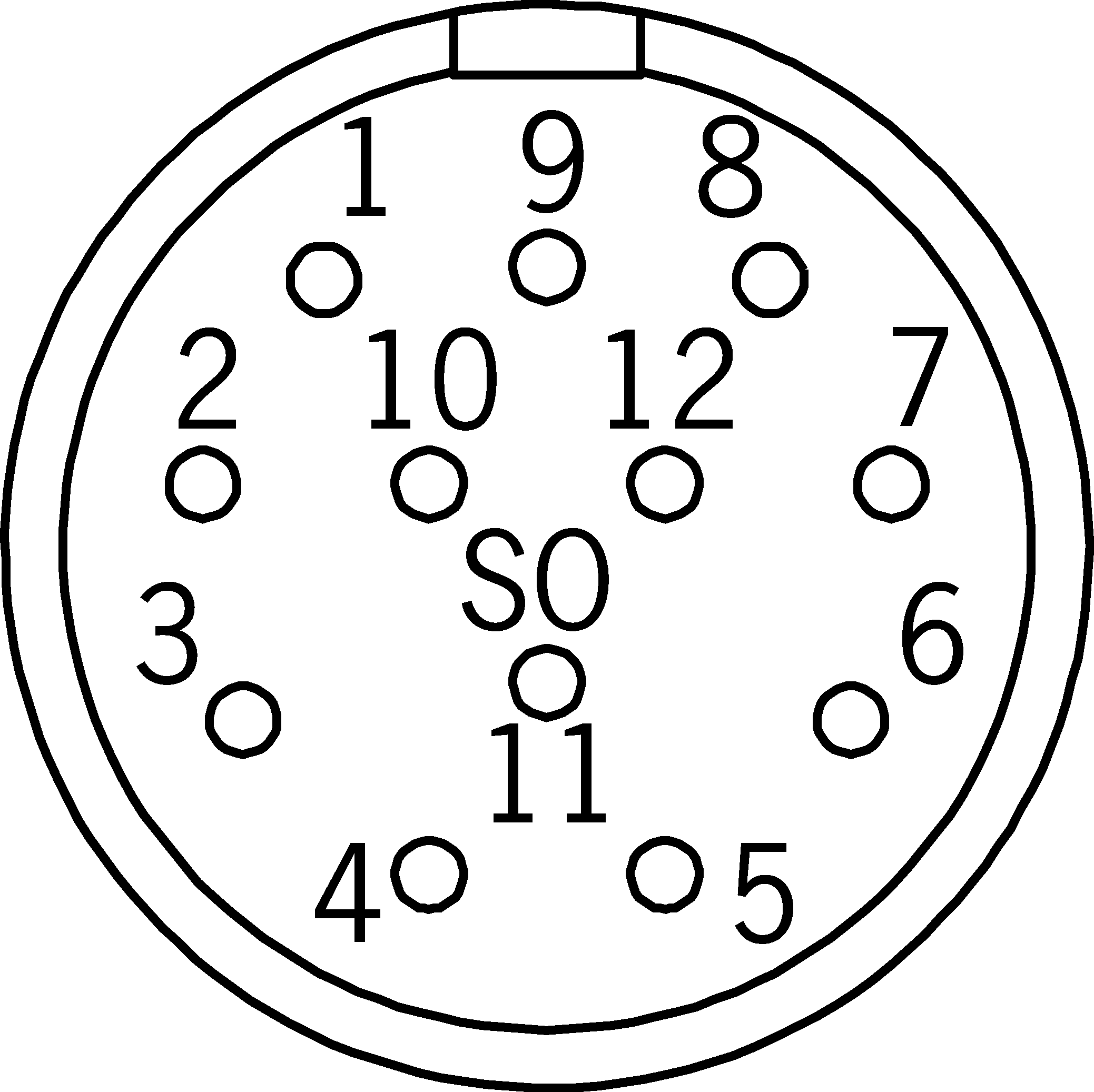

Příklady připojení

Příklady připojení

Technické údaje

Hodnoty elektrického připojení

Průřez přípojky 0,08–1,00 mm²
Jmenovité impulzní napětí Uimp 2.5 kV
Jmenovité napětí max. 150 V
Jmenovitý proud max. 8 A

Mechanické hodnoty a prostředí

Typ připojení
Pájecí kontakt Konektor M23x1
Typ připojení Zástrčka s dutinkami a vnějším závitem
Teplota při skladování -40 ... 105 °C
Počet pólů 12
Třída ochrany IP65/IP67 (V zapojeném a zajištěném stavu)
Zajištění konektoru Šroubovací pojistka
Okolní teplota -40 ... 105 °C
Materiál
Pouzdro konektoru GD-Zn

Ke stažení

Celé balení

Stáhněte si všechny důležité dokumenty jedním kliknutím.

Obsahuje:

  • Návod k použití a příp. dodatky k návodu k použití nebo stručné návody
  • Příp. datové listy jako dodatek k návodu k použití
  • Prohlášení o shodě
Stáhnout kompletní balíček (ZIP, 0,5 MB)

Jednotlivé dokumenty

Ostatní dokumenty

Makra ePlan

Objednací údaje

Obj. č. 167890
Název výrobku AC-SC-M23F12G-167890
Hmotnost brutto 0,031kg
Číslo celního tarifu 85366990900
