MSM-1-S-CA-B000SL-F6-164620 (Obj. č. 164620)

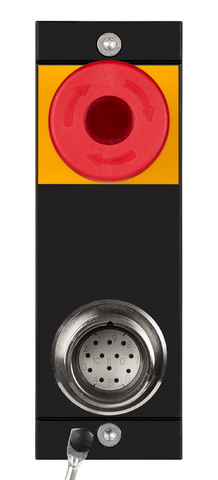

Submodul MSM-1-S... (prosvětlené tlačítko nouzového zastavení, konektor M23 pro potvrzovací tlačítko)

  • Rozšíření funkcí pro moduly MGB2 a MCM
  • Typ připojení: S
  • 1× prosvětlené tlačítko nouzového zastavení podle ISO 13850
  • 1 konektor M23 pro připojení potvrzovacího tlačítka
  • Integrovaná logika: Lze použít pouze v kombinaci s určitými moduly.
MSM-1-S-CA-B000SL-F6-164620 (Obj. č. 164620)

Popis

Rozměrový výkres
Rozměrový výkres
Rozměrový výkres
Rozměrový výkres
MGB2 Modular: Přehled
Multifunkční systémy zavírání dveří

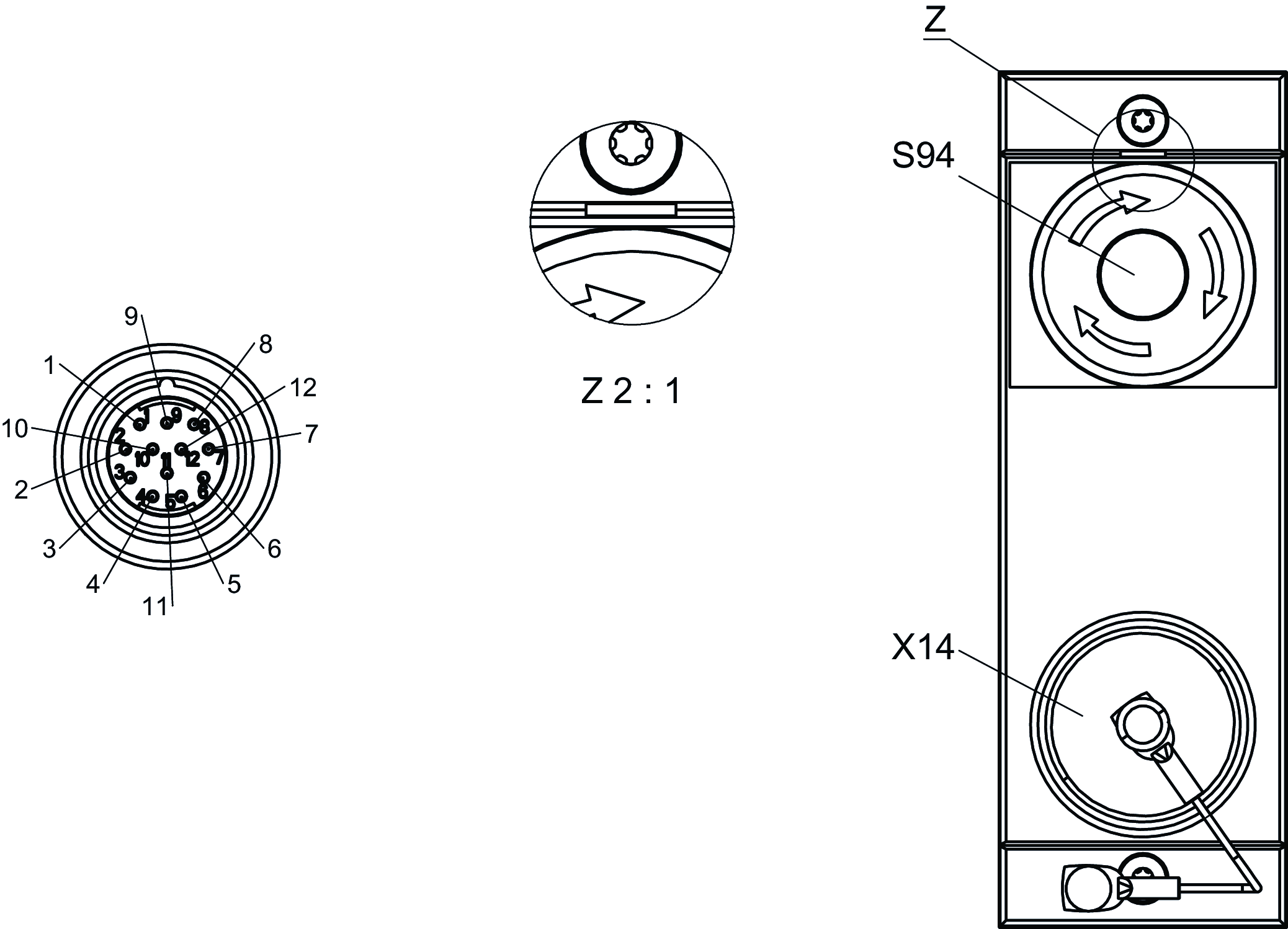

Rozměrové výkresy

Rozměrové výkresy
S94Nouzové zastavení podle normy ISO 13850
X14Vestavný konektor M23, zásuvka
ZOznačuje zarovnání S94

Rozměrové výkresy

Rozměrové výkresy

Technické údaje

Ovládací a zobrazovací prvky

PolohaBarvaDoplňkyVkládací štítekSpínací jednotkaVkládací štítekProvedeníPočetOznačení1LED
S942× nuceně rozpínaný kontaktProsvětlené tlačítko nouzového zastavení
X14Přípojka M23 × 1 pro potvrzovací tlačítko

Hodnoty elektrického připojení

Odběr proudu max. 60 mA
Ovládací a indikační prvky
Spínaný výkon max. 0.25 W
Spínací napětí 24 V
Spínací proud 5 ... 10 mA
Napájení LED 24 V DC
Prosvětlené tlačítko nouzového zastavení
Spínaný výkon max. 0.25 W
Spínací napětí 5 ... 24 V
Spínací proud 1 ... 100 mA
Napájení LED 24 V DC

Mechanické hodnoty a prostředí

Montážní poloha Libovolná
Teplota při skladování -25 ... 70 °C
Doba odezvy Viz návod k použití sběrnicového modulu MBM-..., resp. blokovacího modulu / vyhodnocovacího modulu s jištěním ochranného krytu MGB2-I.-BR-... / MGB2-L.-BR-...
Odolnost proti nárazům a vibracím Podle normy EN IEC 60947-5-3
Třída ochrany IP65 (IP20) (Ve vestavěném stavu)
Okolní teplota
Při UB = 24 V DC -25 ... 55 °C
Materiál Plast zesílený skelnými vlákny, mosaz, niklovaná

Charakteristické hodnoty podle EN ISO 13849-1 a EN IEC 62061

PLMaximální SILPFHDKategorieDoba provozu
Vyhodnocování bezpečnostních signálůPL d-4.29x10-8320 y
Platí jen pro externě připojené bezpečnostní funkce, jako jsou potvrzovací tlačítka, bezpečnostní spínače atd.


B10DDoba provozu
Nouzové zastavení0.13x10620 y


Různé

Submodulbreite 1

Ke stažení

Celé balení

Stáhněte si všechny důležité dokumenty jedním kliknutím.

Obsahuje:

  • Návod k použití a příp. dodatky k návodu k použití nebo stručné návody
  • Příp. datové listy jako dodatek k návodu k použití
  • Prohlášení o shodě
Stáhnout kompletní balíček (ZIP, 2,8 MB)

Jednotlivé dokumenty

Ostatní dokumenty

Makra ePlan

Objednací údaje

Obj. č. 164620
Název výrobku MSM-1-S-CA-B000SL-F6-164620
Hmotnost brutto 0,19kg
Číslo celního tarifu 85371098
ECLASS 27-24-26-05 Field bus, decentralized peripheral - function-/technology module
