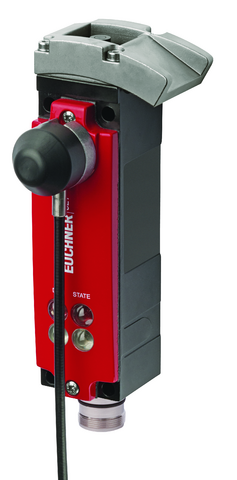

CET3-AR-CRA-AH-50X-SH-C2290-113024 (Obj. č. 113024)

Bezpečnostní spínač s jištěním ochranného krytu CET-AR-..., RFID, konektor M23 (RC18), bovden

  • Princip klidového proudu
  • Unicode
  • Učicí vstup J
  • Signalizační výstup jištění ochranného krytu OUT
  • Signalizační výstup polohy dveří OUT D
  • Konektor M23 (RC18), 19pól.
  • Bovdenový odjišťovací prvek, 3 m, samočinný návrat do výchozí polohy
CET3-AR-CRA-AH-50X-SH-C2290-113024 (Obj. č. 113024)

Popis

Směr nájezdu

Horizontálně

Možnost nastavení v krocích po 90 stupních.

Princip jištění

Klidový proud (Power to unlock): U ochranného krytu s jištěním na principu klidového proudu je ochranný kryt jištěn silou pružiny, dokud je do jisticího elektromagnetu přiváděn proud. Odjištění probíhá silou elektromagnetu. Tato varianta se také označuje jako mechanické jištění ochranného krytu.

Vyhodnocování typu Unicode

Každý aktuátor má vysokou úroveň kódování (Unicode). Spínač detekuje pouze naučené aktuátory. Je možné naučit další aktuátory.

Jednotka rozpozná vždy pouze aktuátor, který byl naučen jako poslední.

Bezpečnostní parametry

Díky dvěma redundantním bezpečnostním (polovodičovým) výstupům s interním monitorováním je přístroj vhodný pro:

  • Kategorie 4 / úroveň vlastností „e“ podle normy EN 13849-1
  • SIL 3 podle normy EN IEC 62061, tabulka 4

Použité výstupy OSSD kontrolují pomocí testovacích impulzů, zda na nich nedošlo ke zkratu či příčnému zkratu a zda řádně fungují.

Bovdenový odjišťovací prvek

Bovdenový odjišťovací prvek umožňuje na dálku odjistit ochranný kryt pomocí tažného lanka. Díky flexibilnímu uložení tažného lanka lze ochranný kryt odjistit i za nepřístupných montážních situací.

Důležité: Bovdenové odjištění nepředstavuje bezpečnostní funkci.

LED indikace

LED STATE

Stavová LED dioda

LED dioda DIA

Diagnostická LED dioda

LED 1 rd

Libovolně ovladatelná

LED 2 gn

Libovolně ovladatelná

Zapojení

Konektor (pohled na zásuvnou stranu)KontaktOznačeníFunkceBarva žíly připojovacího kabelu

1UCMNapájecí napětí jisticího elektromagnetu 24 V DCFialová
2IAUvolňovací vstup kanálu ARD
3IBUvolňovací vstup kanálu B GY
4OABezpečnostní výstup, kanál A ast_2634296RD/BU
5OBBezpečnostní výstup, kanál B ast_2634296GN
6UBNapájecí napětí, 24 V DCBU
7RSTResetovací vstupGY/PK
8OUT DSignalizační výstup polohy dveříGN/WH
9-NezapojenoYE/WH
10OUTSignalizační výstup jištění ochranného krytuGY/WH
11-NezapojenoBK
12FEFunkční uzemnění (tato přípojka musí být připojena k napětí 0 V)GN/YE
13JUčicí vstup (chcete-li v režimu učení nastavit nový aktuátor, připojte vstup k napětí 24 V DC, v běžném provozu ho ponechte rozepnutý)PK
14-n.c. (nepropojujte se svorkou 0 V!)BN/GY
15LED 1 LED dioda 1 červená, libovolně ovladatelná, 24 V DCBN/YE
16LED 2LED dioda 2 zelená, libovolně ovladatelná, 24 V DCBN/GN
17-NezapojenoWH
180 V UCMNapájecí napětí jisticího elektromagnetu, 0 VYE
190 V UBNapájecí napětí, 0 VBN

Potřebné příslušenství

Aktuátor není součástí dodávky.

Bezpečnostní spínač lze používat jen ve spojení se stanovenými aktuátory.

Rozměrový výkres
Rozměrový výkres

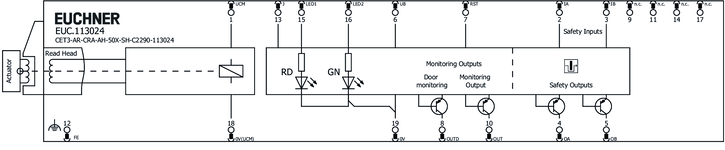

Připojovací schéma
Připojovací schéma
CET: Bezpečnostní spínač s kódovaným transpondérem a jištěním ochranného krytu v praxi

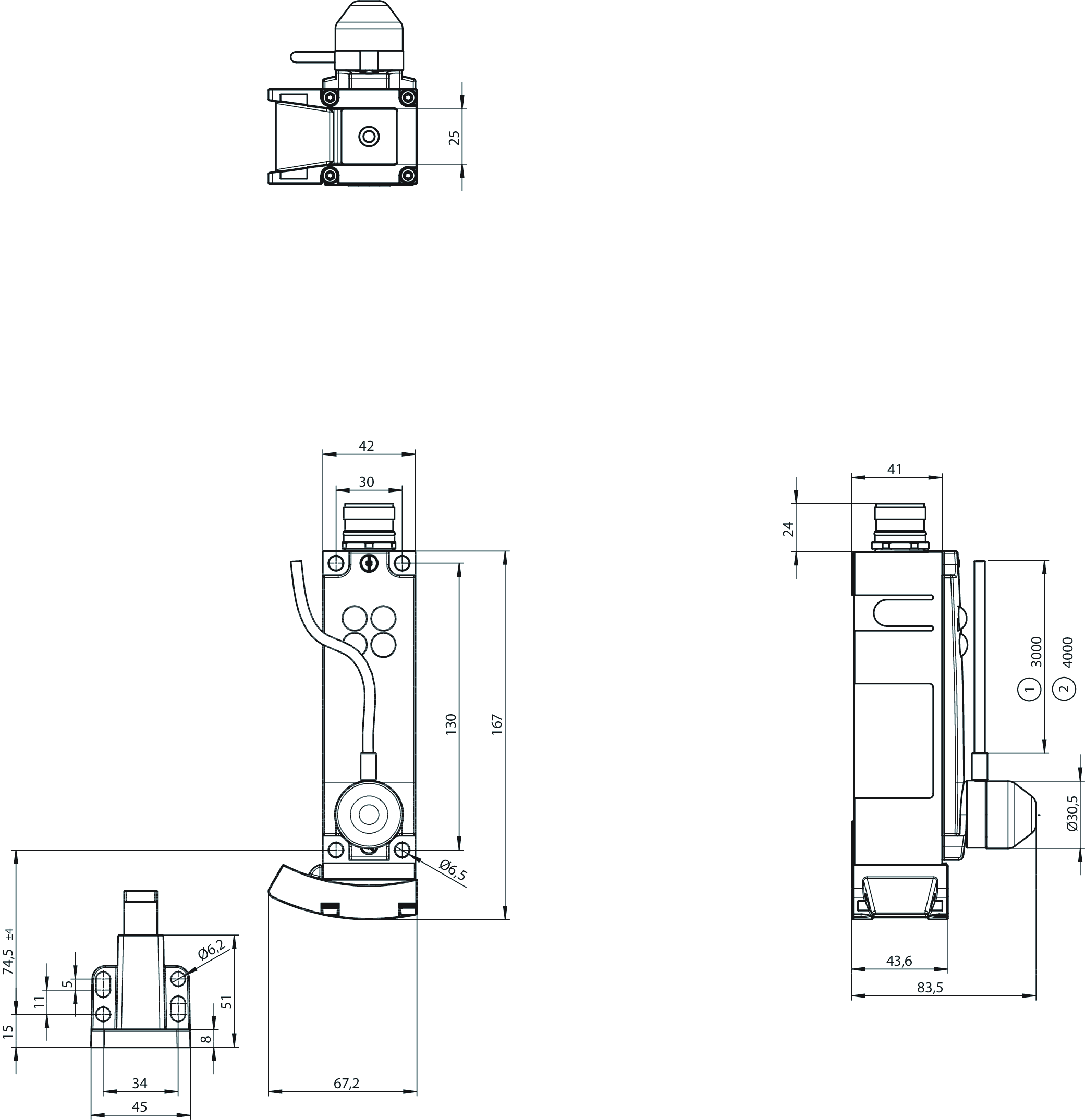

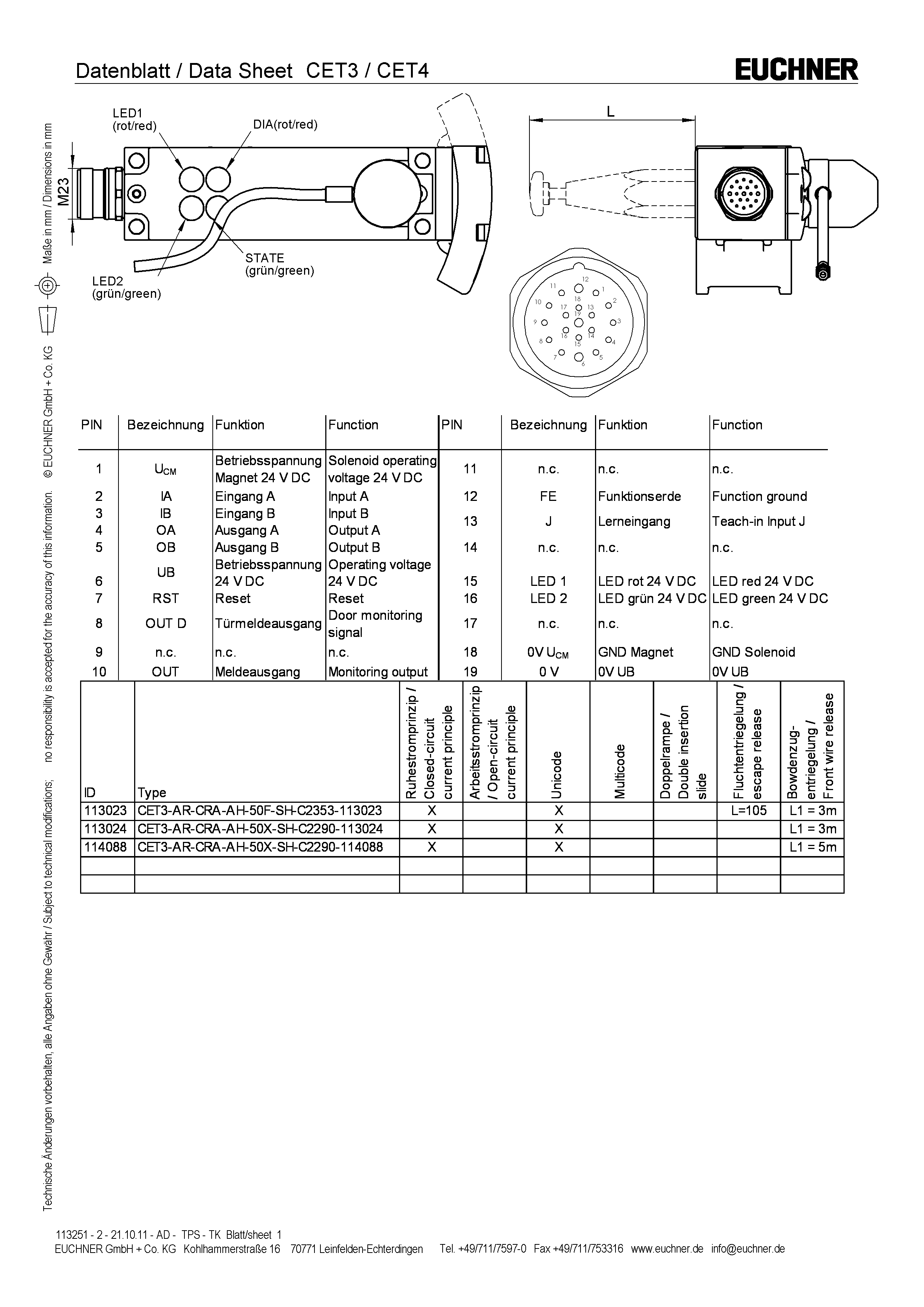

Rozměrové výkresy

Rozměrové výkresy
1Délka bovdenu
2Délka lanka

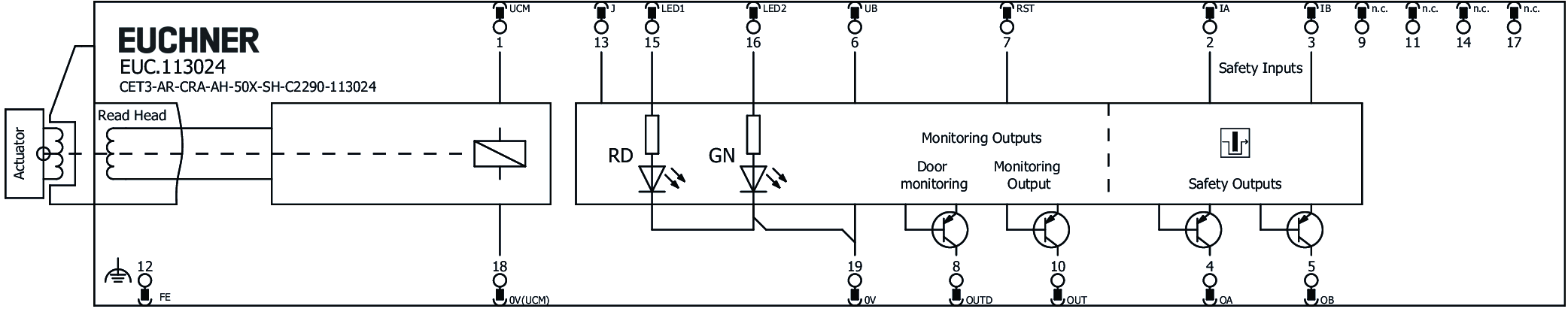

Příklady připojení

Příklady připojení

Technické údaje

Schválení

c_UL_us_E155795_3/8

Pracovní prostor

Opakovatelná přesnost R 10 %

Hodnoty elektrického připojení

Zajištění
Externí (napájecí napětí elektromagnetu UCM) 0.5 ... 8 A
Externí (napájecí napětí UB) 0.25 ... 8 A
Příkon
Elektromagnet 11 W
Připojovací kabel 30 V DC, 2 A (Pro požadavky dle kódu UL Category (CYJV2/CYJV8) nebo (CYJV/CYJV7))
Napájecí napětí DC
LED 24 V DC -15% V DC ... +10% V DC
UB 24 V DC -15% ... +15% zabezpečeno proti přepólování, regulováno, zbytkové zvlnění<5 %, PELV
Požadavky na elektromagnetickou kompatibilitu Podle normy EN IEC 60947-5-3
Kategorie použití
DC-13 24 V, 200 mA (Varování: Při indukční zátěži musejí být výstupy chráněny nulovou diodou)
Napájecí napětí elektromagnetu DC
UCM 24 V DC -15% ... +10% zabezpečeno proti přepólování, regulováno, zbytkové zvlnění<5 %, PELV
Zatěžovatel elektromagnetu DZ 100 %
Doba rizika podle normy EN 60947-5-3 max. 400 ms
Riziková doba podle EN 60947-5-3, prodloužení pro každou další jednotku max. 5 ms
Spínané zatížení
Podle UL 24 V DC, třída 2 (Alternativy viz návod k použití)
Třída ochrany III
Odběr proudu
IB 80 mA
ICM 450 mA
Doba trvání zkušebního impulzu max. 1 ms
Stupeň znečištění (externí, podle EN 60947-1) 3
Učicí vstup
Vstupní napětí
HIGH 15 ... 27.6 V DC
LOW 0 ... 1 V DC
Signalizační výstup OUT D
Druh výstupu PNP, odolné proti zkratu
Výstupní napětí
OUT D 0.8xUB ... UB V DC
Spínací proud
OUT D 1 ... 50 mA
Prodleva sepnutí od změny stavu max. 700 ms
Signalizační výstup OUT
Druh výstupu PNP, odolné proti zkratu
Výstupní napětí
OUT 0.8xUB ... UB V DC
Spínací proud
OUT 1 ... 50 mA
Prodleva sepnutí od změny stavu max. 400 ms
Bezpečnostní výstupy OA/OB
Druh výstupu 2× polovodičový výstup, PNP, odolný proti zkratu
Výstupní napětí
HIGH U(OA,OB) UB-1.5V ... UB V DC
LOW U(OA,OB) 0 ... 1 V DC
Doba diskrepance
Obou bezpečnostních výstupů max. 10 ms
Doba do zapnutí 400 ms
Zbytkový proud Ir max. 0.25 mA
Spínací proud
Na každém bezpečnostním výstupu OA/OB 1 ... 200 mA

Mechanické hodnoty a prostředí

Anfahrgeschwindigkeit max. 20 m/min
Typ připojení 1× konektor M23, 19pól., RC18
Prodleva do dosažení pohotovostního stavu 10 s
Montážní poloha Libovolná
Frekvence spínání max. 0.5 Hz
Stupeň volnosti X ±5 mm
Stupeň volnosti Y ±5 mm
Stupeň volnosti Z ±4 mm
Teplota při skladování -25 ... 70 °C
Mechanická životnost 2 x 10⁶
Odolnost proti nárazům a vibracím Podle normy EN IEC 60947-5-3
Třída ochrany IP65/IP67 (V zapojeném a zajištěném stavu)
Okolní teplota
Při UB = 24 V DC -20 ... 55 °C
Materiál
Rampa Nerezová ocel
Pouzdro bezpečnostního spínače Hliníkový tlakový odlitek
Držící síla Fmax 6500 N
Držící síla FZh 5000 N FZH = FMAX/1,3
Princip jištění Princip klidového proudu

Charakteristické hodnoty podle EN ISO 13849-1 a EN IEC 62061

PLMaximální SILPFHDKategorieDoba provozu
Monitorování jištění ochranného krytuPL e-3.1x10-9420 y


PLMaximální SILKategorieDoba provozu
Ovládání jištění ochranného krytuV závislosti na externím ovládání jištění ochranného krytu20 y


Různé

Číslo C
C2290 S namontovaným bovdenovým odjišťovacím prvkem
Poznámky ke schválení UL Provoz pouze s napájením opatřeným atestem UL-Class 2 nebo rovnocenným, viz návod k použití
