AC-YD-SBB-097627 (Obj. č. 097627)

Rozdělovač Y M12

  • Pro sériové zapojení bezpečnostních spínačů AR/BR do spínacích řetězců
  • Rozdělovač Y M12, 2× 5pól., 1× 8pól.
  • Přímý konektor
AC-YD-SBB-097627 (Obj. č. 097627)

Popis

Rozměrový výkres
Rozměrový výkres
Připojovací schéma
Připojovací schéma

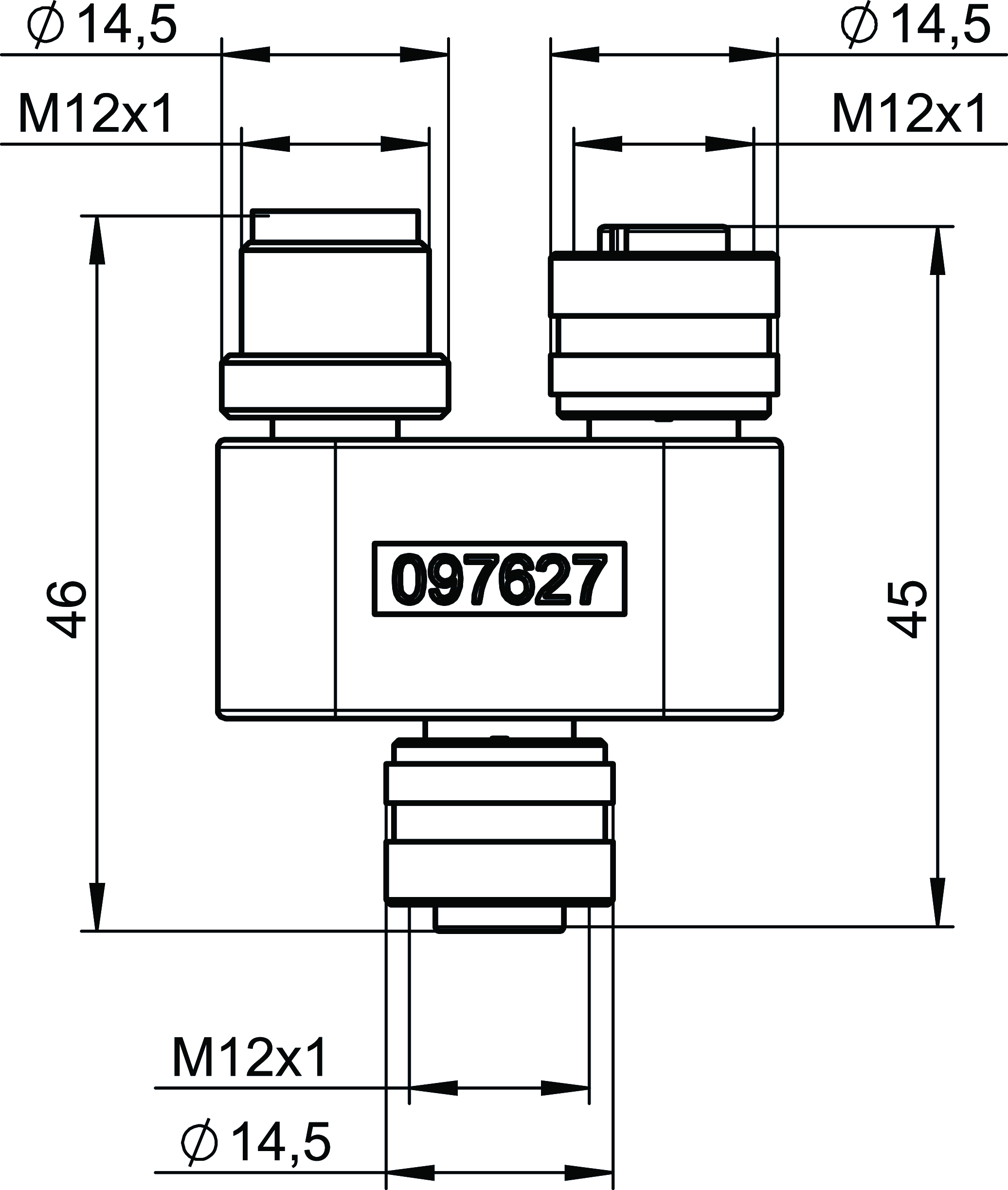

Rozměrové výkresy

Rozměrové výkresy

Příklady připojení

Příklady připojení
*Funkce obsazení kontaktů v závislosti na připojeném přístroji
1Zástrčka s dutinkami
2Zásuvka s kolíky

Technické údaje

Hodnoty elektrického připojení

Návrhové izolační napětí Ui 300 V
Návrhové napětí 30 V
Jmenovité impulzní napětí Uimp 0.8 kV
Vnitřní odpor ≤5 mΩ
Jmenovitý proud
Při 40 °C 2 A (8 kontaktů); 4 A (5 kontaktů)
Stupeň znečištění podle EN 60664-1 3

Mechanické hodnoty a prostředí

Průřez žíly 0,22 mm²
Specifikace konstrukčního provedení DIN EN 61076-2-101
Teplota při skladování -25 ... 80 °C
Třída ochrany IP65/IP67 (Jen v sešroubovaném stavu s příslušnými protikusy.)
Zapojovací cykly 100
Okolní teplota -25 ... 80 °C
Materiál
Nosič kontaktů – konektor TPU, samozhášivý
Kontakt CuZn, podkladové niklování a pozlacení
Nosič kontaktů – spojka TPU GF, samozhášivý
Pouzdro konektoru TPU, samozhášivý
Zajištění konektoru CuZn, niklováno
Přípojka 3
Typ připojení Konektor M12
Typ připojení Zástrčka s dutinkami
Vývod kabelu Přímý
Počet pólů 5
Zajištění konektoru Šroubovací svorkovnice
Přípojka 1
Typ připojení Konektor M12
Typ připojení Zástrčka s dutinkami
Počet pólů 8
Zajištění konektoru Šroubovací svorkovnice
Přípojka 2
Typ připojení Konektor M12
Typ připojení Zásuvka s kolíky
Vývod kabelu Přímý
Počet pólů 5
Zajištění konektoru Šroubovací svorkovnice

Ke stažení

Celé balení

Stáhněte si všechny důležité dokumenty jedním kliknutím.

Obsahuje:

  • Návod k použití a příp. dodatky k návodu k použití nebo stručné návody
  • Příp. datové listy jako dodatek k návodu k použití
  • Prohlášení o shodě
Stáhnout kompletní balíček (ZIP, 0,3 MB)

Jednotlivé dokumenty

Ostatní dokumenty

Makra ePlan

Objednací údaje

Obj. č. 097627
Název výrobku AC-YD-SBB-097627
Hmotnost brutto 0,033kg
Global Trade Item Number (GTIN) 4047048005457
Číslo celního tarifu 85389099990
