MCM-MLI-Y0X-JJ-172882 (Best. Nr. 172882)
Inhalte wählen

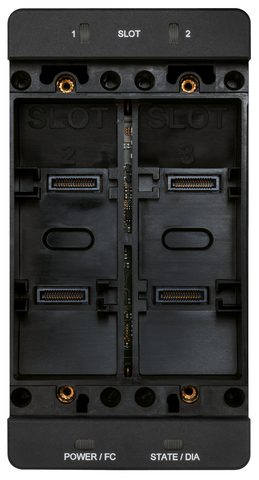

Erweiterungsmodul MCM-MLI... (Modul ohne Blind-Abdeckungen)
- Funktionserweiterung für Busmodul MBM und Zuhaltemodul MGB2-L.-MLI
- Kategorie 4/PL e für die Auswertung aller Sicherheitsfunktionen
- Offene Version (Ohne Submodule)
- Anschlusstyp Submodule: N/P
- Kompatibel mit allen Modular Geräten
- Einsatz nur in Verbindung mit MSM-2-.
Beschreibung
Funktion
Das MCM Modular ist direkt oder abgesetzt am Busmodul einsteckbar und kann damit als Bedienterminal betrieben werden. Es kann auch als Erweiterung der Bedienmöglichkeiten an einem Zuhaltemodul eingesetzt werden. Das MCM Modular bietet zwei Slots zur Aufnahme von Submodulen.
Erweiterbar über Anschluss an der Oberseite
Auf der Oberseite des MCM kann wahlweise ein Modulsteckverbinder oder aber ein Stecker zum direkten Anschluss einer Signalleuchte mit bis zu vier Leuchten verwendet werden.
Maßzeichnungen
Technische Daten
Zulassungen
Elektrische Anschlusswerte
| Bemessungsisolationsspannung Ui | 75 V |
| Bemessungsstoßspannung Uimp | 0.5 kV |
| EMV-Schutzanforderungen | EMV Richtlinie 2014/30/EU |
| Schutzklasse | III |
| Stromaufnahme | max. 75 mA |
| Verschmutzungsgrad (extern, nach EN 60947-1) | 3 |
Mechanische Werte und Umgebung
| Lagertemperatur | -30 ... 70 °C |
| Mechanische Lebensdauer | 1 x 10⁶ |
| Schock- und Schwingfestigkeit | gemäß EN IEC 60947-5-3 |
| Schutzart | IP65 (Im geschlossenen Zustand bei korrekter Montage der Anschlussleitungen und Submodule.) |
| Umgebungstemperatur | |
| bei UB = 24 V DC | -30 ... 55 °C |
| Werkstoff | |
| Gehäuse | Glasfaserverstärkter Kunstoff, Zinkdruckguss, vernickelt |
Kennwerte nach EN ISO 13849-1 / EN IEC 62061
| PL | maximaler SIL | PFHD | Kategorie | Gebrauchsdauer | |
|---|---|---|---|---|---|
| Auswerten von Sicherheitssignalen | PL e | 3 | 2.82x10-9 | 4 | 20 y |
| Gilt für alle in Submodulen enthaltenen Sicherheitsfunktionen wie Not-Halt, Zustimmtaster usw. | |||||
Verschiedenes
| Slotkonfiguration | 2 |
Zubehör
Anschlussmaterial
Anschlussleitung mit 2 Steckverbindern M12, 5-polig, 1,5m, AIDA-Standard
159356
C-M12F05-05X034PU01,5-M12M05-159356
C-M12F05-05X034PU01,5-M12M05-159356
- M12-Buchsenstecker auf M12-Steckverbinder, 5-polig
- Buchsen- und Steckverbinder gerade
- Anschlußleitung entsprechend AIDA-Standard
- PUR-Leitung, Mantelfarbe grau
- Leitungslänge 1,5 m
159363
C-M12F05-05X034PU01,5-M12M05-159363
C-M12F05-05X034PU01,5-M12M05-159363
- M12-Buchsenstecker auf M12-Steckverbinder, 5-polig
- Buchsen- und Steckverbinder gerade
- Anschlußleitung entsprechend AIDA-Standard
- PUR-Leitung, Mantelfarbe gelb
- Leitungslänge 1,5 m
Anschlussleitung mit 2 Steckverbindern M12, 5-polig, 10m, AIDA-Standard
159360
C-M12F05-05X034PU10,0-M12M05-159360
C-M12F05-05X034PU10,0-M12M05-159360
- M12-Buchsenstecker auf M12-Steckverbinder, 5-polig
- Buchsen- und Steckverbinder gerade
- Anschlußleitung entsprechend AIDA-Standard
- PUR-Leitung, Mantelfarbe grau
- Leitungslänge 10 m
159920
C-M12F05-05X034PU10,0-M12M05-159920
C-M12F05-05X034PU10,0-M12M05-159920
- M12-Buchsenstecker auf M12-Steckverbinder, 5-polig
- Buchsen- und Steckverbinder gerade
- Anschlußleitung entsprechend AIDA-Standard
- PUR-Leitung, Mantelfarbe gelb
- Leitungslänge 10 m
Anschlussleitung mit 2 Steckverbindern M12, 5-polig, 15m, AIDA-Standard
159361
C-M12F05-05X034PU15,0-M12M05-159361
C-M12F05-05X034PU15,0-M12M05-159361
- M12-Buchsenstecker auf M12-Steckverbinder, 5-polig
- Buchsen- und Steckverbinder gerade
- Anschlußleitung entsprechend AIDA-Standard
- PUR-Leitung, Mantelfarbe grau
- Leitungslänge 15 m
159921
C-M12F05-05X034PU15,0-M12M05-159921
C-M12F05-05X034PU15,0-M12M05-159921
- M12-Buchsenstecker auf M12-Steckverbinder, 5-polig
- Buchsen- und Steckverbinder gerade
- Anschlußleitung entsprechend AIDA-Standard
- PUR-Leitung, Mantelfarbe gelb
- Leitungslänge 15 m
Anschlussleitung mit 2 Steckverbindern M12, 5-polig, 1m, AIDA-Standard
159355
C-M12F05-05X034PU01,0-M12M05-159355
C-M12F05-05X034PU01,0-M12M05-159355
- M12-Buchsenstecker auf M12-Steckverbinder, 5-polig
- Buchsen- und Steckverbinder gerade
- Anschlußleitung entsprechend AIDA-Standard
- PUR-Leitung, Mantelfarbe grau
- Leitungslänge 1 m
159362
C-M12F05-05X034PU01,0-M12M05-159362
C-M12F05-05X034PU01,0-M12M05-159362
- M12-Buchsenstecker auf M12-Steckverbinder, 5-polig
- Buchsen- und Steckverbinder gerade
- Anschlußleitung entsprechend AIDA-Standard
- PUR-Leitung, Mantelfarbe gelb
- Leitungslänge 1 m
Anschlussleitung mit 2 Steckverbindern M12, 5-polig, 3m, AIDA-Standard
159357
C-M12F05-05X034PU03,0-M12M05-159357
C-M12F05-05X034PU03,0-M12M05-159357
- M12-Buchsenstecker auf M12-Steckverbinder, 5-polig
- Buchsen- und Steckverbinder gerade
- Anschlußleitung entsprechend AIDA-Standard
- PUR-Leitung, Mantelfarbe grau
- Leitungslänge 3 m
159364
C-M12F05-05X034PU03,0-M12M05-159364
C-M12F05-05X034PU03,0-M12M05-159364
- M12-Buchsenstecker auf M12-Steckverbinder, 5-polig
- Buchsen- und Steckverbinder gerade
- Anschlußleitung entsprechend AIDA-Standard
- PUR-Leitung, Mantelfarbe gelb
- Leitungslänge 3 m
Anschlussleitung mit 2 Steckverbindern M12, 5-polig, 5m, AIDA-Standard
159358
C-M12F05-05X034PU05,0-M12M05-159358
C-M12F05-05X034PU05,0-M12M05-159358
- M12-Buchsenstecker auf M12-Steckverbinder, 5-polig
- Buchsen- und Steckverbinder gerade
- Anschlußleitung entsprechend AIDA-Standard
- PUR-Leitung, Mantelfarbe grau
- Leitungslänge 5 m
159365
C-M12F05-05X034PU05,0-M12M05-159365
C-M12F05-05X034PU05,0-M12M05-159365
- M12-Buchsenstecker auf M12-Steckverbinder, 5-polig
- Buchsen- und Steckverbinder gerade
- Anschlußleitung entsprechend AIDA-Standard
- PUR-Leitung, Mantelfarbe gelb
- Leitungslänge 5 m
Anschlussleitung mit 2 Steckverbindern M12, 5-polig, 8m, AIDA-Standard
159359
C-M12F05-05X034PU08,0-M12M05-159359
C-M12F05-05X034PU08,0-M12M05-159359
- M12-Buchsenstecker auf M12-Steckverbinder, 5-polig
- Buchsen- und Steckverbinder gerade
- Anschlußleitung entsprechend AIDA-Standard
- PUR-Leitung, Mantelfarbe grau
- Leitungslänge 8 m
159919
C-M12F05-05X034PU08,0-M12M05-159919
C-M12F05-05X034PU08,0-M12M05-159919
- M12-Buchsenstecker auf M12-Steckverbinder, 5-polig
- Buchsen- und Steckverbinder gerade
- Anschlußleitung entsprechend AIDA-Standard
- PUR-Leitung, Mantelfarbe gelb
- Leitungslänge 8 m
MBM-EC
MBM-EI
MBM-PN
MGB2-MLI
Verriegelungsmodul MGB2-I-MLI... (Modul ohne Blind-Abdeckungen)
159716
MGB2-I-MLI-M-Y0000-JJ-159716
MGB2-I-MLI-M-Y0000-JJ-159716
- Verriegelung (ohne Zuhaltung)
- Verriegelungsmodul MGB2 für den Anschluss an ein Busmodul MBM
- Kategorie 4/PL e für die Auswertung aller Sicherheitsfunktionen
- Offene Version (ohne Blind-Abdeckungen)
- Türanschlag umstellbar
- Multicode
- Kompatibel mit allen Modular Geräten
157955
MGB2-I-MLI-U-Y0000-JJ-157955
MGB2-I-MLI-U-Y0000-JJ-157955
- Verriegelung (ohne Zuhaltung)
- Verriegelungsmodul MGB2 für den Anschluss an ein Busmodul MBM
- Kategorie 4/PL e für die Auswertung aller Sicherheitsfunktionen
- Offene Version (ohne Blind-Abdeckungen)
- Türanschlag umstellbar
- Unicode
- Kompatibel mit allen Modular Geräten
Zuhaltemodul MGB2-L1-MLI... (Modul ohne Blind-Abdeckungen, Ruhestromprinzip)
158698
MGB2-L1-MLI-M-Y0000-BJ-158698
MGB2-L1-MLI-M-Y0000-BJ-158698
- Zuhaltung für den Personen- oder Prozessschutz
- Zuhaltemodul MGB2 für den Anschluss an ein Busmodul MBM
- Verriegelung mit überwachter Zuhaltung
- Kategorie 4/PL e für die Auswertung aller Sicherheitsfunktionen
- Offene Version (ohne Blind-Abdeckungen)
- Türanschlag umstellbar
- Multicode
- Kompatibel mit allen Modular Geräten
136776
MGB2-L1-MLI-U-Y0000-BJ-136776
MGB2-L1-MLI-U-Y0000-BJ-136776
- Zuhaltung für den Personen- oder Prozessschutz
- Zuhaltemodul MGB2 für den Anschluss an ein Busmodul MBM
- Verriegelung mit überwachter Zuhaltung
- Kategorie 4/PL e für die Auswertung aller Sicherheitsfunktionen
- Offene Version (ohne Blind-Abdeckungen)
- Türanschlag umstellbar
- Unicode
- Kompatibel mit allen Modular Geräten
Zuhaltemodul MGB2-L2-MLI... (Modul mit 2 Blind-Abdeckungen, Arbeitsstromprinzip, Türanschlag rechts)
Zuhaltemodul MGB2-L2-MLI... (Modul ohne Blind-Abdeckungen, Arbeitsstromprinzip)
158711
MGB2-L2-MLI-M-Y0000-BJ-158711
MGB2-L2-MLI-M-Y0000-BJ-158711
- Zuhaltung für den Personen- oder Prozessschutz
- Zuhaltemodul MGB2 für den Anschluss an ein Busmodul MBM
- Verriegelung mit überwachter Zuhaltung
- Kategorie 4/PL e für die Auswertung aller Sicherheitsfunktionen
- Offene Version (ohne Blind-Abdeckungen)
- Türanschlag umstellbar
- Multicode
- Kompatibel mit allen Modular Geräten
156392
MGB2-L2-MLI-U-Y0000-BJ-156392
MGB2-L2-MLI-U-Y0000-BJ-156392
- Zuhaltung für den Personen- oder Prozessschutz
- Zuhaltemodul MGB2 für den Anschluss an ein Busmodul MBM
- Verriegelung mit überwachter Zuhaltung
- Kategorie 4/PL e für die Auswertung aller Sicherheitsfunktionen
- Offene Version (ohne Submodule)
- Türanschlag umstellbar
- Unicode
- Kompatibel mit allen Modular Geräten
Downloads
Gesamtpaket
Alle wichtigen Dokumente mit einem Klick downloaden.
Enthält:
- Die Betriebsanleitung und ggf. Ergänzungen zur Betriebsanleitung oder Kurzanleitungen
- Ggf. Datenblätter als Ergänzung zur Betriebsanleitung
- Die Konformitätserklärung
Gesamtpaket herunterladen (ZIP, 8,4 MB)
Einzeldokumente
Anleitungen
Betriebsanleitung Erweiterungsmodul MCM-MLI... und Submodule mit Betriebsartenwahlschalter
Dok.-Nr.
Version
Sprache
Größe
Betriebsanleitung Erweiterungsmodul MCM-MLI... und Submodule mit Betriebsartenwahlschalter
Dok.-Nr.
MAN20001782
Version
03/26
Sprache
Größe
2,6 MB
Operating Instructions Expansion Module MCM-MLI... and Submodules with Operating Mode Selector
Dok.-Nr.
MAN20001782
Version
03/26
Sprache
Größe
2,6 MB
Konformitätserklärungen
EU-Konformitätserklärung
Dok.-Nr.
Version
Sprache
Größe
EU-Konformitätserklärung
Dok.-Nr.
EDC2518509
Version
Sprache
Größe
0,2 MB
UKCA-Konformitätserklärung
Dok.-Nr.
Version
Sprache
Größe
UKCA-Konformitätserklärung
Dok.-Nr.
EDC20001508
Version
Sprache
Größe
0,2 MB
Sonstige Dokumente
Zulassungen und Bescheinigungen
Information EU Data Act
Dok.-Nr.
Version
Sprache
Größe
Information EU Data Act
Dok.-Nr.
ECO20001824
Version
Sprache
Größe
0,1 MB
M6A Zertifikat
Dok.-Nr.
Version
Sprache
Größe
M6A Zertifikat
Dok.-Nr.
Version
Sprache
Größe
0,3 MB
TUEV Süd München Z10 Zertifikat
Dok.-Nr.
Version
Sprache
Größe
TUEV Süd München Z10 Zertifikat
Dok.-Nr.
Version
Sprache
Größe
0,4 MB
TUEV Süd München Z10 Zertifikat
Dok.-Nr.
Version
Sprache
Größe
0,6 MB
TUEV Süd München Z10 Zertifikat
Dok.-Nr.
Version
Sprache
Größe
0,7 MB
TUEV Süd München Z10 Zertifikat
Dok.-Nr.
20001854
Version
Sprache
Größe
0,4 MB
Type Examination Certificate (Supply of Machinery Regulations 2008)
Dok.-Nr.
Version
Sprache
Größe
Type Examination Certificate (Supply of Machinery Regulations 2008)
Dok.-Nr.
Version
Sprache
Größe
0,4 MB
WEEE
Dok.-Nr.
Version
Sprache
Größe
WEEE
Dok.-Nr.
ECO20001806
Version
Sprache
Größe
0,1 MB
c UL us
Dok.-Nr.
Version
Sprache
Größe
c UL us
Dok.-Nr.
Version
Sprache
Größe
0,7 MB
Bestelldaten
| Bestellnummer | 172882 |
| Artikelbezeichnung | MCM-MLI-Y0X-JJ-172882 |
| Bruttogewicht | 0,505kg |
| Zolltarifnummer | 85389099990 |
| ECLASS 11.0 | 27-24-26-03 Feldbus, Dez. Peripherie - Baugruppenträger |
