MCM-MLI-Y0X-JJ-172882 (N° de commande 172882)

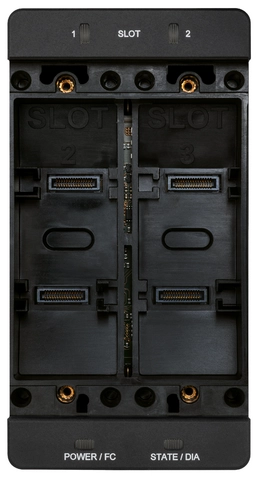

Module d’extension MCM-MLI... (module sans caches)

  • Fonctions supplémentaires pour module de bus MBM et module d’interverrouillage MGB2-L.-MLI
  • Catégorie 4 / PL e pour l’analyse de toutes les fonctions de sécurité
  • Version ouverte (sans sous-modules)
  • Type de raccordement sous-modules : N/P
  • Compatible avec tous les appareils Modular
  • L'utilisation se fait uniquement avec le MSM-2-.
MCM-MLI-Y0X-JJ-172882 (N° de commande 172882)

Description

Fonction

Le module MCM Modular peut être raccordé au module de bus directement ou de manière déportée et peut donc être utilisé ainsi comme terminal de commande. Il peut également être mis en œuvre sur un module d’interverrouillage en vue d’étendre les possibilités de commande. Le module MCM Modular présente deux emplacements pour sous-modules.

Extensible par raccordement sur la face supérieure

Un connecteur pour module ou un connecteur pour le raccordement direct de jusqu’à quatre voyants de signalisation peut être utilisé au choix sur la face supérieure du module MCM.

Dimensions
Dimensions

Dessins cotés

Dessins cotés

Caractéristiques techniques

Autorisations

c_UL_us_E155795_3/9TÜV Süd München_Z10 040393 0028 Rev.04

Puissance électrique connectée

Tension assignée d’isolement Ui 75 V
Tension de choc assignée Uimp 0.5 kV
Exigences de protection CEM Directive CEM 2014/30/EU
Classe de protection III
Consommation max. 75 mA
Degré de pollution (externe, selon EN 60947-1) 3

Valeurs mécaniques et environnement

Température de stockage -30 ... 70 °C
Durée de vie mécanique 1 x 10⁶
Résistance aux chocs et aux vibrations selon EN IEC 60947-5-3
Indice de protection IP65 (A l'état fermé avec montage correct des câbles de raccordement et des sous-modules.)
Température ambiante
avec UB = 24 V DC -30 ... 55 °C
Matériau
Boîtier Plastique renforcé avec des fibres de verre, zinc moulé sous pression, nickelé

Valeurs caractéristiques selon EN ISO 13849-1 et EN IEC 62061

PLSIL maximalPFHDCatégorieDurée d’utilisation
Analyse des signaux de sécuritéPL e32.82x10-9420 y
S'applique à toutes les fonctions de sécurité incluses dans les sous-modules, telles que arrêt d'urgence, commande d'assentiment, etc.


Divers

Slotkonfiguration 2

Accessoires

Téléchargements

Ensemble complet

Télécharger tous les documents importants en un seul clic.

Contient :

  • Le mode d’emploi et, le cas échéant, compléments du mode d’emploi ou brèves instructions
  • Le cas échéant, fiches techniques en complément du mode d’emploi
  • La déclaration de conformité
Télécharger l’ensemble complet (ZIP, 8,4 MB)

Documents individuels

Autres documents

Données de commande

N° de commande 172882
Désignation article MCM-MLI-Y0X-JJ-172882
Poids brut 0,505kg
Code douanier 85389099990
ECLASS 11.0 27-24-26-03 Field bus, decentralized peripheral - module carrier
