CES-A-SBA-G03/V3-099334 (Best. Nr. 099334)
Betätiger CES-A-SGA, 3 Betätiger pro VPE
- drei Betätiger gleicher Codierung
- Quaderförmige Bauform 42 x 25 mm
- 2x Sicherheitsschrauben M4x14 (je Betätiger) im Lieferumfang enthalten
Beschreibung
Betätiger mit gleicher Codierung
Damit die Betätiger einer Verpackungseinheit vom System erkannt werden, müssen sie dem Sicherheitsschalter durch einen Lernvorgang zugeordnet werden. Durch diese eindeutige Zuordnung wird eine besonders hohe Manipulationssicherheit erreicht. Das System hat damit eine hohe Codierungsstufe.
Die Betätiger einer Verpackungseinheit sind gleich codiert. Die Betätiger unterschiedlicher Verpackungseinheiten sind unterschiedlich codiert. Es muss pro Verpackungseinheit nur ein Betätiger gelernt werden. Alle weiteren Betätiger derselben Packung können ohne weiteren Lernvorgang verwendet werden.
Der Schalter erkennt nur gelernte Betätiger. Wenn ein Betätiger einer neuen Verpackungseinheit gelernt wird, wird der Code der Betätiger der vorherigen Verpackungseinheit gesperrt.

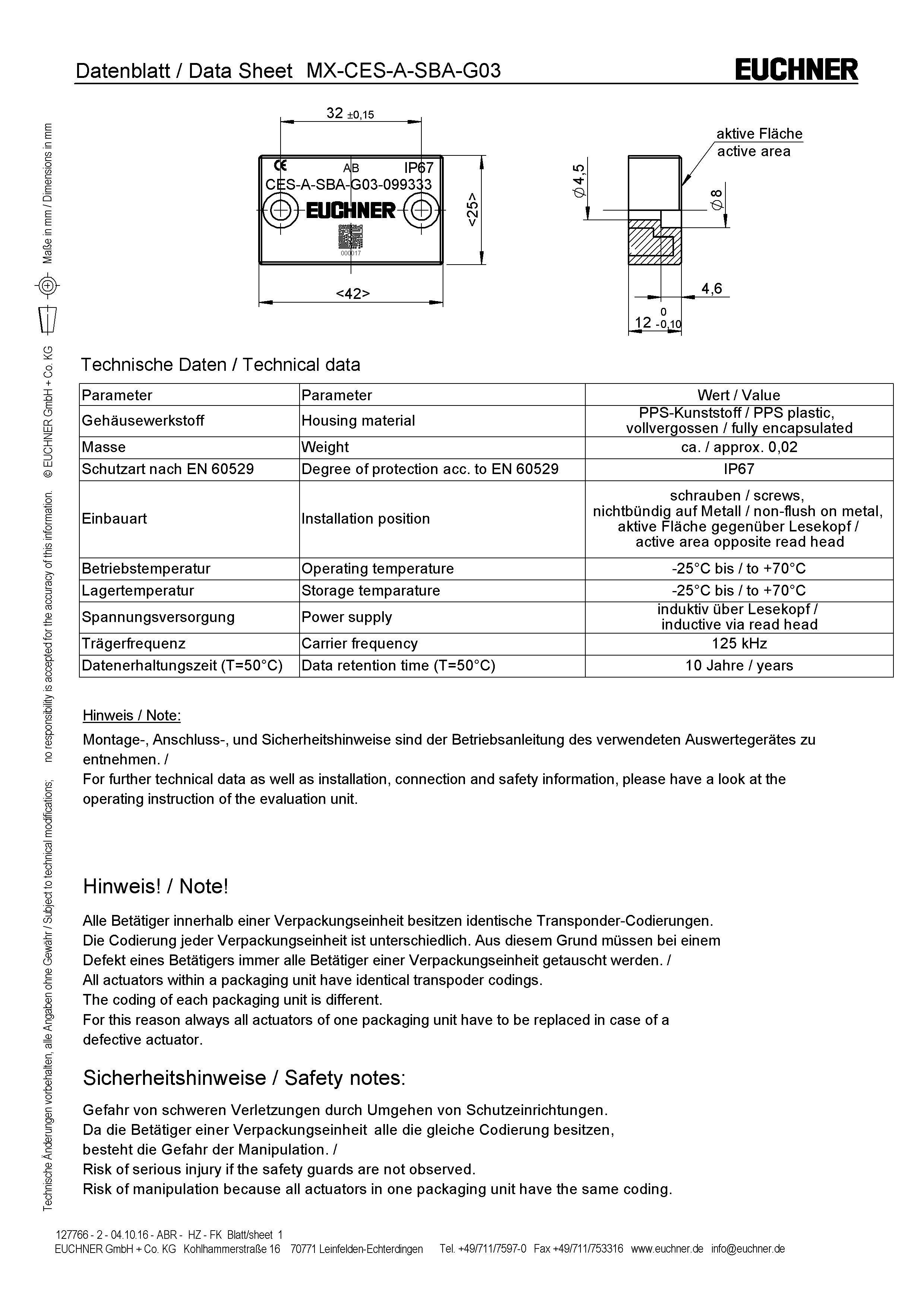

Maßzeichnungen
| 1 | aktive Fläche |
Technische Daten
Elektrische Anschlusswerte
| Datenerhaltungszeit | |
| T=50°C | 10 y |
| Spannungsversorgung | induktiv über Lesekopf |
Mechanische Werte und Umgebung
| Abmessungen | 42 x 12 |
| Anzugsdrehmoment | |
| Befestigungsschrauben | max. 1 Nm |
| Einbaulage | aktive Fläche gegenüber Lesekopf |
| Schaltfrequenz | max. 125 Hz |
| Lagertemperatur | -25 ... +70 °C |
| Montageart | nicht bündig auf Metall |
| Schutzart | IP67 |
| Umgebungstemperatur | -25 ... +70 °C |
| Werkstoff | PPS-Kunststoff vollvergossen |
Im Set enthaltene Komponenten
| Enthaltenes Zubehör | 2x Sicherheitsschaube M4X14-A2-50 |
Zubehör
Downloads
Gesamtpaket
Alle wichtigen Dokumente mit einem Klick downloaden.
Enthält:
- Die Betriebsanleitung und ggf. Ergänzungen zur Betriebsanleitung oder Kurzanleitungen
- Ggf. Datenblätter als Ergänzung zur Betriebsanleitung
- Die Konformitätserklärung
Einzeldokumente
Sonstige Dokumente
Bestelldaten
| Bestellnummer | 099334 |
| Artikelbezeichnung | CES-A-SBA-G03/V3-099334 |
| Bruttogewicht | 0,06kg |
| Zolltarifnummer | 85389099990 |
| ECLASS 11.0 | 27-27-24-04 Betätiger für sicherheitsgerichteten Näherungsschalter |
