MGB2-L2HEB-PN-U-S2-GA-L-177468 (订货号 177468)

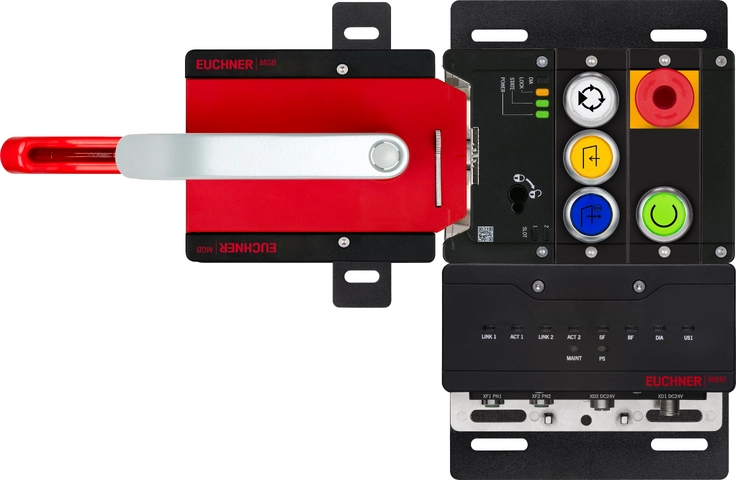

MGB2-L2...-PN 完整套装（紧急停止，4个按钮，工作电流原理，左开门）

  • 配有门锁监控功能的门锁
  • 符合ISO 13850要求的发光式急停开关
  • 4个发光式按钮（带符号）
  • 通过采用D编码的M12圆形接插头连接
  • 集成开关
  • 可调门铰链：出厂设置：左侧
  • 应急逃生解锁装置
  • 特殊编码
MGB2-L2HEB-PN-U-S2-GA-L-177468 (订货号 177468)

说明

锁止类型

MGB2-L2...

电磁力锁止。通过给锁止电磁线圈通电激活门锁。（断电解锁）

PROFINET连接

M12圆形接插头，采用D编码（M12插头（采用L编码）和M12插头（采用D编码），符合IEC 61076-2-101的要求

集成IRT开关

采用集成IRT开关，实现线性拓扑网络结构（支持MRP）。

尺寸示意图
尺寸示意图
尺寸示意图
尺寸示意图

尺寸图

尺寸图

尺寸图

尺寸图

技术数据

审批

c_UL_us_E155795_3/9FCC_2AJ58-02_

应急逃生解锁装置 MGB-E-A2-106051 (秩序。没有。 106051)

应急逃生解锁装置 MGB-E-A2-106051 (秩序。没有。 106051)

机械值和环境

安装方向 任何
存储温度 -30 ... 70 °C
机械寿命 1 x 10⁶
环境温度 -30 ... 55 °C
材料
壳体 压铸锌/不锈钢粉末喷涂

杂项

附加功能 配有支架板

手柄模块 MGB2-H-BA1A6-L-157371 (秩序。没有。 157371)

手柄模块 MGB2-H-BA1A6-L-157371 (秩序。没有。 157371)

机械值和环境

安装方向 DIN左开式门铰链
存储温度 -30 ... 70 °C
保护等级 IP65
环境温度 -30 ... 55 °C
材料
壳体 玻璃纤维加固塑料，压铸锌，镀镍，不锈钢

杂项

附加功能
配有自动锁止装置
配有支架板

套装 MGB2-L2B-PN-U-S2-GA-L-177908 (秩序。没有。 177908)

套装 MGB2-L2B-PN-U-S2-GA-L-177908 (秩序。没有。 177908)

安装附件 AM-P-LB-156682

安装附件 AM-P-LB-156682

机械值和环境

存储温度 -30 ... 70 °C
材料 钢质，粉末喷涂

杂项

颜色 黑
兼容性 适用于MGB2-L和MBM装置
附加功能 包含用于将模块固定在支架板上的材料

模块 MBM-PN-S2-MLI-3B-169766

模块 MBM-PN-S2-MLI-3B-169766

电气连接值

接配线电缆
MLI 5针M12x1
额定绝缘电压Ui 75 V
额定冲击电压 Uimp 0.5 kV
EMC保护要求 EMC指令2014/30/EU
接线单元中的最大馈入电流
XD1, XD2 max. 12000 mA (温度<40 °C时，电流大小最多16 A)
安全等级 III
电流消耗
包含总线模块。所有模块/子模块均已连接 max. 3200 mA (温度<40 °C时，电流大小最多4 A)
总线模块 max. 200 mA
污染程度（外部，符合EN 60947-1） 3
电源XD1、XD2
套期保值
外部 min. 1 A 缓动式
工作电压DC
L1 24 V DC -15% ... +20% (（反极性保护，稳压，残余纹波<5％，PELV）)
辅助电压DC
L2 24 V DC -15% ... +20% (MGB系统不需要辅助电压)

机械值和环境

连接类型
L编码的M12，电源 (XD1（PNO的文档PROFINET“电缆布线和互连技术”有助于正确选择电缆。）)
符合IEC 61076-2-101标准，Profinet I/O电缆，安全等级至少CAT5e M12，采用D编码，屏蔽型 (XF1（PNO的文档PROFINET“电缆布线和互连技术”有助于正确选择电缆。）)
L编码的M12，电源 (XD2（PNO的文档PROFINET“电缆布线和互连技术”有助于正确选择电缆。）)
符合IEC 61076-2-101标准，Profinet I/O电缆，安全等级至少CAT5e M12，采用D编码，屏蔽型 (XF2（PNO的文档PROFINET“电缆布线和互连技术”有助于正确选择电缆。）)
安装方向 任何
存储温度 -25 ... 70 °C
抗冲击和振动 符合EN IEC 60947-5-3标准
保护等级 IP65 (接配线电缆、连接电缆和子模块均安装正确时，处于封闭状态。)
环境温度
UB = 24V DC时 -25 ... 55 °C
材料
壳体 玻璃纤维加固塑料，压铸锌，镀镍
ML1C / ML2C
连接类型 螺钉端子
连接类型 公头
类型说明 M12 EN 61076-2-101 / A编码
插针数 5
插入周期 100
ML1D
连接类型 接头（已解锁）
连接类型 公头
插针数 5
插入周期 100

符合EN ISO 13849-1和EN IEC 62061的特性值

プライバシーション最大SILPFHD类别任务时间
评估安全信号PL e35.38x10-9420 y


接口

总线数据协议 Profinet（IEC 61158 10类）
安全数据协议 Profisafe (IEC 61784-3-3)
数据接口 Ethernet

部件

MGB-E-A2-106051
106051
MGB-E-A2-106051
MGB-E...应急逃生解锁模块预装配在支架板上
  • 用于从危险区域逃生的应急逃生解锁装置
  • 在支架板上安装
  • 红色信号门把手
  • 专为厚度高达40 mm的门型材而设计
  • 适用于较厚门的加长触发轴（可选配）
MGB2-H-BA1A6-L-157371
157371
MGB2-H-BA1A6-L-157371
MGB2-H...手柄模块（带自动锁止装置的手柄模块，门铰链在左侧）
  • 智能门闩舌
  • 折叠式锁止机械装置
  • 具有第二个自动伸出的锁止机械装置
  • 门手柄
  • 支架板
  • 可调门铰链：出厂设置：左侧
MGB2-L2B-PN-U-S2-GA-L-177908
177908
MGB2-L2B-PN-U-S2-GA-L-177908
MGB2-L2...-PN 控制单元（紧急停止，4个按钮，工作电流原理，左开门）
  • 配有门锁监控功能的门锁
  • 符合ISO 13850要求的发光式急停开关
  • 4个发光式按钮（带符号）
  • 通过采用D编码的M12圆形接插头连接
  • 集成开关
  • 可调门铰链：出厂设置：左侧
  • 特殊编码

附件

下载

完整软件包

仅需单击一次，即可下载所有重要文档。

目录：

  • 操作说明以及操作说明或简要说明的所有附件
  • 补充操作说明的所有数据表
  • 符合性声明
下载完整软件包 (ZIP, 43,2 MB)

单个文档

其他文档

订货数据

订货号 177468
项目名称 MGB2-L2HEB-PN-U-S2-GA-L-177468
总重量 7,035kg
海关税则号 85371098
ECLASS 11.0 27-27-24-05 Safety-related transponder switch with guardlocking
