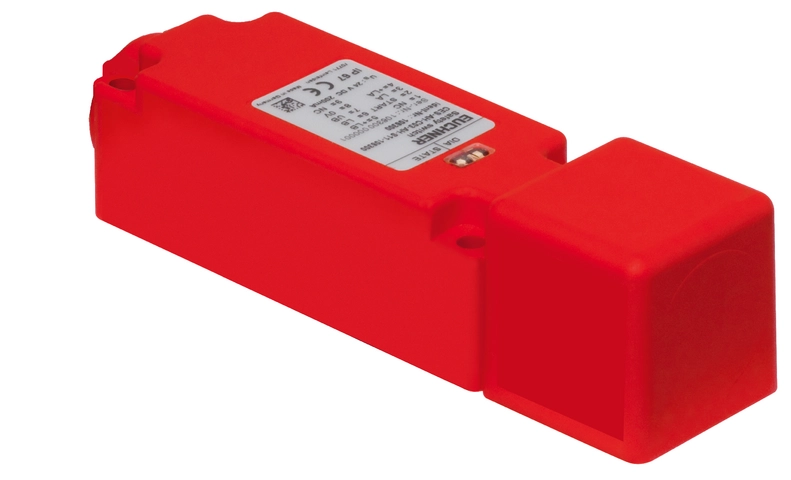

CES-AH-C03-AE-LS-110370 (订货号 110370)

CES-AH-C03-...非接触式安全开关

  • 配有集成评估电子装置的安全开关
  • 可直接切换4 A的负载电流
  • 2路安全输出（半导体输出）
  • 安全等级3/PL d，符合EN ISO 13849-1要求
  • 带有PUR接配线电缆，0.5 m，配有AMP Super Seal 1x3针/1x4针圆形接插头
  • 接近方向C（不可调）
  • 特殊编码
CES-AH-C03-AE-LS-110370 (订货号 110370)

说明

特殊编码安全评估

每个触发块已采用高级编码（特殊编码）。开关仅识别初始化触发块也可以初始化额外的触发块。

任何时候，安全评估单元只能识别最近一次初始化过的触发块。

安全防护等级依据EN ISO 13849-1

配有内部监控功能的两路冗余半导体输出（安全输出），适用于：

  • 安全等级3/PL d，符合EN ISO 13849-1要求

每个安全通道都具有独立的安全性。

LED指示灯

STATE（状态）

状态LED灯

DIA

诊断LED指示灯

注意事项：

根据基底材料和具体的安装情形，工作距离可能存在差异。

典型工作距离
（仅可结合触发块CES-A-BRN使用）

典型工作距离<br>（仅可结合触发块CES-A-BRN使用）
尺寸示意图
尺寸示意图
配线图
配线图

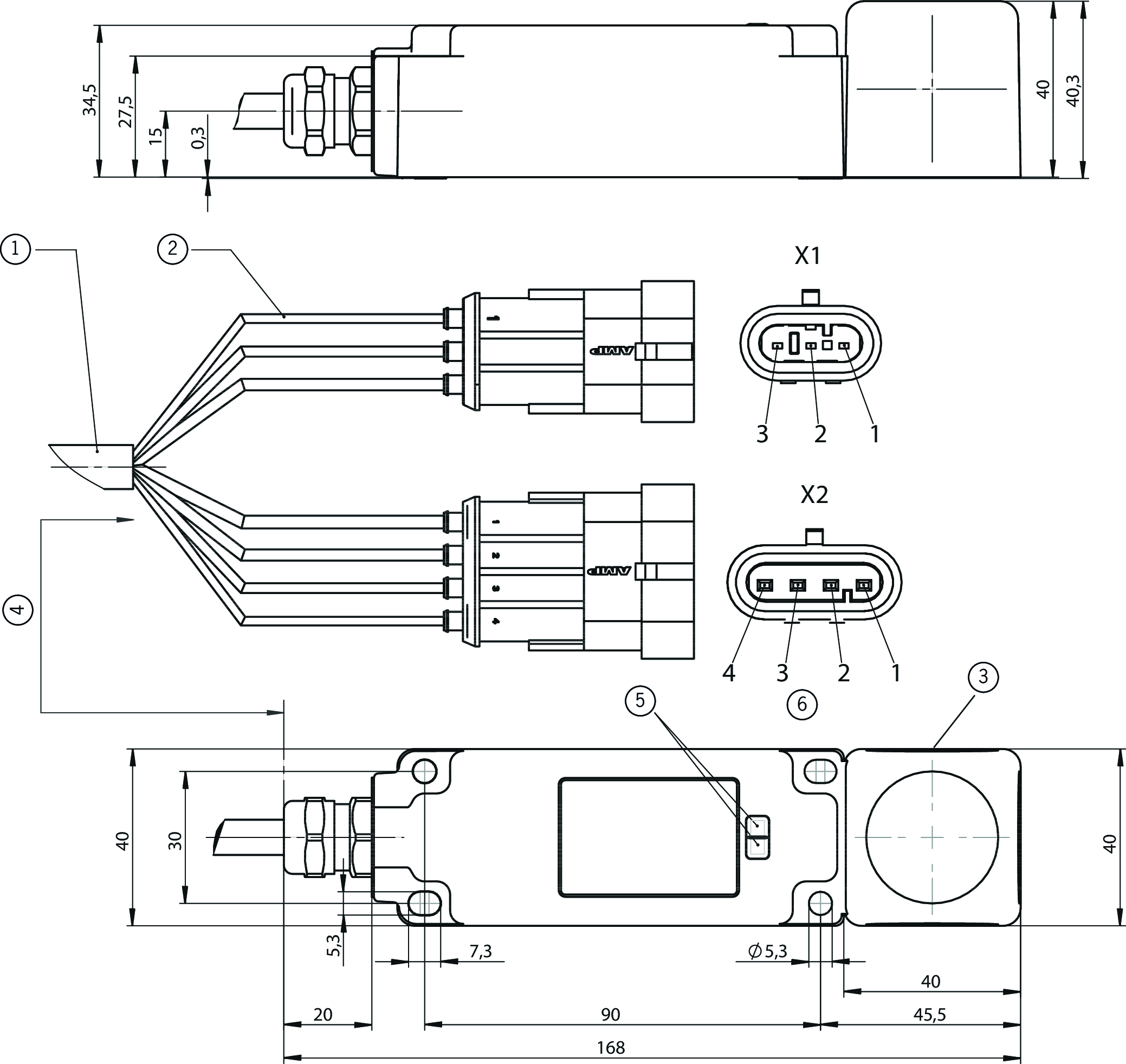

尺寸图

尺寸图
1PUR
2PVC
3工作面
4500 毫米长电缆
5LED状态指示灯
6连接面视图

连接实例

连接实例

技术数据

工作区

重复精度R
符合EN 60947-5-2标准 10 %

操作和显示元件

LED显示屏 2个指示灯，状态（绿色）和DIA（红色）

电气连接值

套期保值
外部（工作电压，+LA和+LB） 0.25 ... 10 A
额定绝缘电压Ui 75 V
额定冲击电压 Uimp 1.5 kV
工作电压DC
UB 9 ... 32 V DC 反极性保护，稳压，残余纹波<5%
开启时间
安全输出LA / LB max. 400 ms
EMC保护要求 符合DIN EN 13309的要求
风险时间，符合EN 60947-5-3标准 max. 250 ms
安全等级 III
电流消耗
无负载输出 max. 150 mA
污染程度（外部，符合EN 60947-1） 3
延时
处于出错状态 5 s (在执行复位之前，开关此时仍处于故障状态。)
电源输出
电源输出负载
U(+LA)/U(+LB) 9 ... 32 V DC (电源（相同UB、相同接地电位）。)
脉冲频率
通过PWM的负载电源 max. 1 kHz
占空比Ton
通过PWM的负载电源 0.1 ... 1
安全输出+LA/LA、+LB/LB
输出类型 半导体输出，p开关，防短路功能
输出电压
高U(LA/LB) U(+LA/+LB) - 1.5 ... U(+LA/+LB) V DC (开关电流为4 A时的值（不考虑电缆长度）。)
低U(LA/LB) 0 ... 4 V DC
额定限制短路电流 100 A
差异时间 max. 50 ms
利用类别
DC-13 24V 4A (注意：对于感性负载，必须使用续流二极管对输出进行保护。)
断态电流Ir max. 0.5 mA
切换电流 30 ... 4000 mA
测试脉冲持续时间 max. 6 ms (串接时，该值根据所用开关数而增加。)
测试脉冲间隔 min. 10000 ms
启动输入
输入电压
低 0 ... 2 V DC
高 8 ... UB V DC

机械值和环境

尺寸 40 x 40 x 168
连接类型 0.5 m PUR接配线电缆，配有AMP Super Seal 1x3针/1x4针圆形接插头
拧紧扭矩
固定螺钉 max. 1 Nm
就绪状态延时 max. 3 s (工作电压接通后，在就绪状态延时期间，半导体输出将关闭。)
静态弯曲半径 10 x电缆直径
安装方向 任何
开关频率 max. 1 Hz
存储温度 -25 ... 70 °C
安装距离
开关之间 min. 80 mm
抗冲击和振动 符合EN IEC 60947-5-3标准
保护等级 IP65/IP67
环境温度 -25 ... 70 °C
保压时间 min. 0.5 s (触发块进入和移出工作距离范围时的保压时间必须至少为0.5 s，以确保能够安全地检测评估单元的内部故障（自监控功能）。)
材料
壳体 塑料，PBT

符合EN ISO 13849-1和EN IEC 62061的特性值

プライバシーション最大SILPFHD类别任务时间
监控安全门位置PL d-1.03x10-7320 y


结合CES‑A-BRN-100251触发块使用

触发块距离
沿一侧接近时的最短距离 min. 6 mm (防止读头旁瓣接通的最短距离。)
开启距离 32 mm
安全关机距离sar 75 mm
安全的开关距离sao min. 27 mm (这些值适用于将触发块安装在钢表面上。)
开关磁滞 3 mm (这些值适用于将触发块安装在钢表面上。)

下载

完整软件包

仅需单击一次，即可下载所有重要文档。

目录：

  • 操作说明以及操作说明或简要说明的所有附件
  • 补充操作说明的所有数据表
  • 符合性声明
下载完整软件包 (ZIP, 2,1 MB)

单个文档

其他文档

ePlan宏程序

订货数据

订货号 110370
项目名称 CES-AH-C03-AE-LS-110370
总重量 0,7kg
海关税则号 85365019000
ECLASS 27-27-24-03 Safety-related transponder switch
