ESM-TE301-05S (Nº de pedido 097223)

Extensão do contato ESM-TE.., 3 contatos de segurança, 1 contato auxiliar, retardo de tempo, cat. 3

  • Utilização até a categoria 3 conforme EN ISO 13849-1
  • Indicações de estado de LED
  • Ativação pelos módulos básicos de segurança
  • 3 Contatos de segurança redundantes com retardo de tempo
  • Tempo de retardo fixo ajustado de 0,5 s
  • 1 Contato auxiliar
  • Monitoração da ligação à terra/massa selecionável
ESM-TE301-05S (Nº de pedido 097223)

Descrição

Saídas de relé

As saídas são eletricamente desacopladas e estruturadas de modo redundante.

Conexão

Respectivamente através de um cabeamento apropriado pode ser selecionada a seguinte função:

  • Monitoração da ligação à terra/massa, para identificar os curto-circuitos entre um cabo de conexão e a terra ou massa e, eventualmente, desligar as saídas ou impedir a ativação do relé.
Desenho com dimensões
Desenho com dimensões

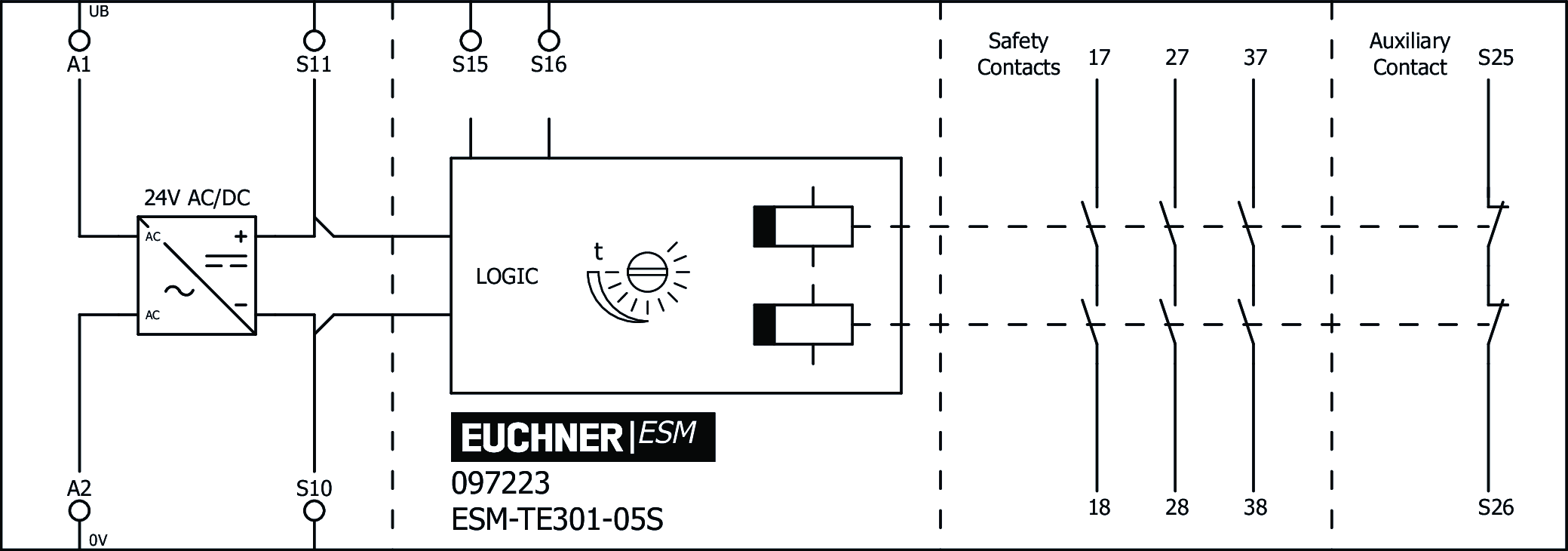

Esquema de conexão
Esquema de conexão

Desenhos dimensionais

Desenhos dimensionais

Exemplos de conexão

Exemplos de conexão

Dados técnicos

Aprovações

c_UL_us_E155795_4/1CCC2024010305659956_ESM

Elementos de operação e exibição

Visor LED 2 Indicações de estado (verde) dos relés K1 e K2

Valores de conexão elétrica

Cabo de conexão
com 24 V CC 1.5 W
Seção transversal da conexão 0.14 ... 2.5 mm² (Terminais de conexão (dimensão))
Saídas
QuantidadeTipoFunçãoNota de rodapé
1Configuração dos contatos de sinalização(Contato de abertura (contato de monitoramento para o aparelho base))
3Contatos de relé, com acionamento forçado (redundantes) e com temporizaçãoContatos de segurança 17/18, 27/28, 37/38(Contato de trabalho)
Tensão nominal de isolamento Ui 250 V
Frequência de rede nominal 50 ... 60 Hz
Tensão nominal de impulso Uimp 4 kV
Tensão operacional
CA/CC 24 V -10% ... +10% (Todas as conexões devem ser isoladas da rede, ou pelos transformadores de segurança conforme EN 61558-2-6 com limitação da tensão de saída no caso de falha, ou pelas medidas similares de isolamento.)
Tensão de teste
Tensão de controle / contatos 2.5 kV
Tensão de controle
para S11 DC 24 V
Corrente de comando
S11...S14 40 mA
Categoria de sobretensão III
Proteção contra polaridade reversa
Com a versão UB =24 V CC
Grau de contaminação (externo, conforme EN 60947-1) 2
Contatos de segurança 17/18, 27/28, 37/38
Hedging
Proteção de contato 6 da Lei contra a Discriminação (AgG)
Tipo de saída Contatos de relé, com acionamento forçado (redundantes) e com temporização
Categoria de uso
AC-15 230 V 4 A
AC-12 Carga ôhmica de 6 A, 230 V
DC-13 24 V 2 A
DC-12 1,25 A de carga ôhmica, 24 V
Tensão de comutação
AC max. 250 V
Corrente de comutação
a 24 V min. 20 mA
Corrente total max. 10.5 A para todos os contatos
Tempo de retardo 0.5 s fixo

Valores mecânicos e ambiente

Tipo de conexão Terminais de conexão
Temperatura de armazenamento -25 ... 70 °C
Comprimento do cabo de comando
com seção transversal do cabo de 0,75 mm2 1000 m
Vida mecânica
ciclos 10 x 10⁶
Tipo de montagem Trilho de suporte TH 35 (EN IEC 60715)
Classe de proteção IP20
Temperatura ambiente
com UB = 24V CA -15 ... 40 °C (+60°C com 24 V CC)
Material
Caixa Poliamida PA6.6
Contato AgNi

Valores característicos de acordo com EN ISO 13849-1 e EN IEC 62061

PLSIL máximoPFHDCategoriaDuração de uso
Análise de sinais de segurançaPL d-1.03x10-7320 y
Aplica-se somente com tensão de chaveamento de 24 VCC e corrente de chaveamento de até 0,1 A (máx. ciclos de chaveamento de 400.000 1/y) OU até 1 A (máx. ciclos de chaveamento de 73.000 1/y) OU até 2 A (máx. ciclos de chaveamento de 17.000 1/y)


Diversos

Normas cumpridas siehe Konformitätserklärung

Downloads

Pacote completo

Efetuar o download de todos os documentos importantes com um clique

Contém

  • O manual de instruções e, eventualmente, o seu complemento ou as breves instruções
  • Eventualmente as fichas técnicas como complemento do manual de instruções
  • A declaração de conformidade
Efetuar o download do pacote completo (ZIP, 1,3 MB)

Documentos isolados

Outros documentos

Macros ePlan

Dados de encomenda

Nº de pedido 097223
Designação do artigo ESM-TE301-05S
Peso bruto 0,203kg
Número da tarifa alfandegária 85364110
ECLASS 11.0 27-37-18-19 Device for monitoring of safety-related circuits
