ESM-BT411 (Nº de pedido 090819)

Módulo básico ESM-BT.., 4 contatos de segurança, retardo de tempo, cat. 4

  • Utilização até a categoria 4 conforme EN ISO 13849-1
  • Indicações de estado de LED
  • Ativação de 1 canal ou 2 canais
  • 4 Contatos de segurança redundantes, destes, 2 contatos com retardo de tempo
  • Tempo de retardo ajustável entre 1 s e 30 s
  • Monitoração de curto-circuito e de ligação à terra/massa
  • 24 V CC em ESM-BT411
ESM-BT411 (Nº de pedido 090819)

Descrição

Saídas de relé

As saídas são eletricamente desacopladas e estruturadas de modo redundante.

Possibilidades de conexão

Respectivamente através de um cabeamento apropriado pode ser selecionadas as seguintes funções:

  • Ativação do relé através da partida automática , uma tecla de partida ou uma tecla de partida monitorada.
  • Monitoração dos relés ou contatores posteriores.
  • Monitoração simultânea, para monitorar os componentes de segurança em tempo.
  • Ativação do relé por meio de uma tecla de partida monitorada.
  • Monitoração de curto-circuito, para identificar os curto-circuitos entre os cabos de conexão e eventualmente, desligar as saídas ou impedir a ativação do relé.
  • Monitoração da ligação à terra/massa, para identificar os curto-circuitos entre um cabo de conexão e a terra ou massa e, eventualmente, desligar as saídas ou impedir a ativação do relé.

Desativação com retardo de tempo

Com um potenciômetro no relé de segurança pode ser ajustado individualmente o tempo de liberação dos contatos retardados.

Desenho com dimensões
Desenho com dimensões

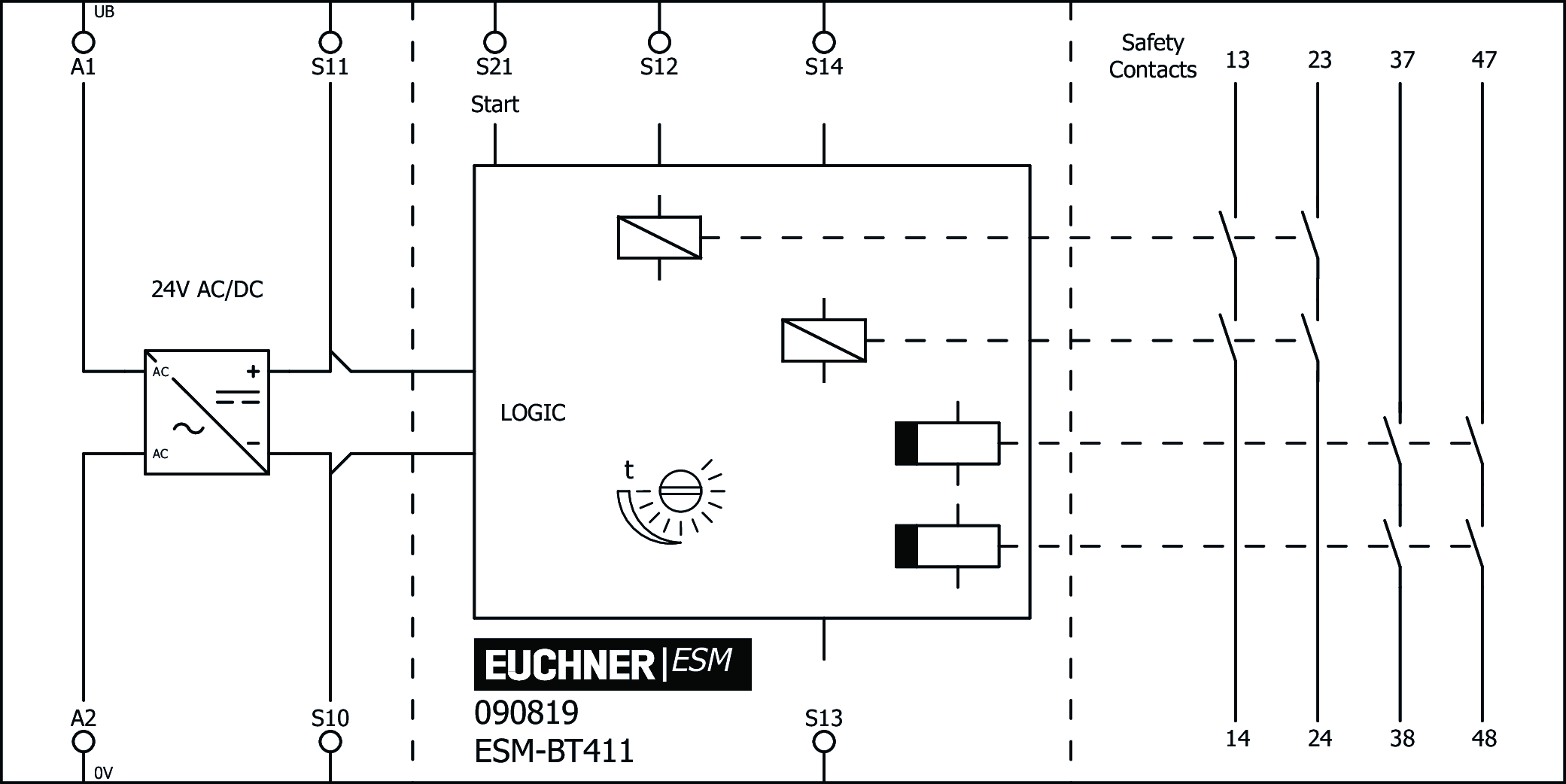

Esquema de conexão
Esquema de conexão

Desenhos dimensionais

Desenhos dimensionais

Exemplos de conexão

Exemplos de conexão

Dados técnicos

Aprovações

c_UL_us_E155795_4/1CCC2024010305659956_ESM

Elementos de operação e exibição

Visor LED 4 Indicações de estado (verde) dos relés K1, K2, K3, K4

Valores de conexão elétrica

Cabo de conexão
com 24 V CC 4.7 W
Cabo de conexão (potência aparente)
com 24V CA 5.3 VA
Seção transversal da conexão 0.14 ... 2.5 mm² (Terminais de conexão (dimensão))
Retardo de resposta
após pressionar os botões max. 20 ms
Saídas
QuantidadeTipoFunçãoNota de rodapé
4Contatos de relé, redundantes, 2 sem retardo / 2 com retardoContatos de segurança 13-14, 23-24, 33-34, 47-48(Contato de trabalho)
Tensão nominal de isolamento Ui 250 V
Frequência de rede nominal 50 ... 60 Hz
Tensão nominal de impulso Uimp 4 kV
Tensão operacional
CA/CC 24 V -10% ... +10% (Todas as conexões devem ser isoladas da rede, ou pelos transformadores de segurança conforme EN 61558-2-6 com limitação da tensão de saída no caso de falha, ou pelas medidas similares de isolamento.)
Tensão de teste
Tensão de controle / contatos 2.5 kV
Tensão de controle
para S11 DC 24 V
Corrente de comando
S11...S14 190 mA
Categoria de sobretensão III
Proteção contra polaridade reversa
Com a versão UB =24 V CC Sim
Grau de contaminação (externo, conforme EN 60947-1) 2
Contatos de segurança 13-14, 23-24, 33-34, 47-48
Tipo de saída Contatos de relé, redundantes, sem retardo / com retardo
Corrente total max. 15 A para todos os contatos (Quando vários ESM-BT4.. são conectados em série sob carga, a corrente total máxima na temperatura ambiente de T = 20 °C: 9 A; para T = 30 °C: 3 A; para T = 40 °C: 1 A. Caso essas correntes sejam excedidas, deve-se manter uma distância de 5 mm entre os aparelhos.)
Tempo de retardo 1 ... 30 s

Valores mecânicos e ambiente

Tipo de conexão Terminais de conexão
Temperatura de armazenamento -25 ... 70 °C
Comprimento do cabo de comando
com seção transversal do cabo de 0,75 mm2 1000 m
Vida mecânica
ciclos 10 x 10⁶
Tipo de montagem Trilho de suporte TH 35 (EN IEC 60715)
Classe de proteção IP20
Temperatura ambiente -15 ... 40 °C (Quando vários ESM-BT4.. são dispostos lado a lado sob carga, a corrente total máxima à temperatura ambiente de T = 20 °C é: 9 A; a T = 30 °C: 3 A; a T = 40 °C: 1 A. Caso essas correntes sejam excedidas, deve-se manter uma distância de 5 mm entre os aparelhos.)
Material
Caixa Poliamida PA6.6
Contato AgSnO2

Valores característicos de acordo com EN ISO 13849-1 e EN IEC 62061

PLSIL máximoPFHDCategoriaDuração de uso
Análise de sinais de segurançaAtrasadoPL e-8.84x10-8320 y
Aplica-se somente com tensão de chaveamento de 24 VCC e corrente de chaveamento de até 0,1 A (máx. ciclos de chaveamento de 500.000 1/y) OU até 1 A (máx. ciclos de chaveamento de 350.000 1/y) OU até 2 A (máx. ciclos de chaveamento de 100.000 1/y)
sem atrasoPL e-4.22x10-8420 y
Aplica-se somente com tensão de chaveamento de 24 VCC e corrente de chaveamento de até 0,1 A (máx. ciclos de chaveamento de 500.000 1/y) OU até 1 A (máx. ciclos de chaveamento de 350.000 1/y) OU até 2 A (máx. ciclos de chaveamento de 100.000 1/y)


Diversos

Normas cumpridas siehe Konformitätserklärung

Downloads

Pacote completo

Efetuar o download de todos os documentos importantes com um clique

Contém

  • O manual de instruções e, eventualmente, o seu complemento ou as breves instruções
  • Eventualmente as fichas técnicas como complemento do manual de instruções
  • A declaração de conformidade
Efetuar o download do pacote completo (ZIP, 1,2 MB)

Documentos isolados

Outros documentos

Macros ePlan

Dados de encomenda

Nº de pedido 090819
Designação do artigo ESM-BT411
Peso bruto 0,257kg
Número da tarifa alfandegária 85364110
ECLASS 11.0 27-37-18-19 Device for monitoring of safety-related circuits
