ESM-BT411-20S (Nº de pedido 090077)

Módulo básico ESM-BT.., 4 contatos de segurança, retardo de tempo, cat. 4

  • Utilização até a categoria 4 conforme EN ISO 13849-1
  • Indicações de estado de LED
  • Ativação de 1 canal ou 2 canais
  • 4 Contatos de segurança redundantes, destes, 2 contatos com retardo de tempo
  • Tempo de retardo 2 s
  • Monitoração de curto-circuito e de ligação à terra/massa
ESM-BT411-20S (Nº de pedido 090077)

Descrição

Saídas de relé

As saídas são eletricamente desacopladas e estruturadas de modo redundante.

Possibilidades de conexão

Respectivamente através de um cabeamento apropriado pode ser selecionadas as seguintes funções:

  • Ativação do relé através da partida automática , uma tecla de partida ou uma tecla de partida monitorada.
  • Monitoração dos relés ou contatores posteriores.
  • Monitoração simultânea, para monitorar os componentes de segurança em tempo.
  • Ativação do relé por meio de uma tecla de partida monitorada.
  • Monitoração de curto-circuito, para identificar os curto-circuitos entre os cabos de conexão e eventualmente, desligar as saídas ou impedir a ativação do relé.
  • Monitoração da ligação à terra/massa, para identificar os curto-circuitos entre um cabo de conexão e a terra ou massa e, eventualmente, desligar as saídas ou impedir a ativação do relé.

Desativação com retardo de tempo

Tempo de retardo 5 s

Desenho com dimensões
Desenho com dimensões

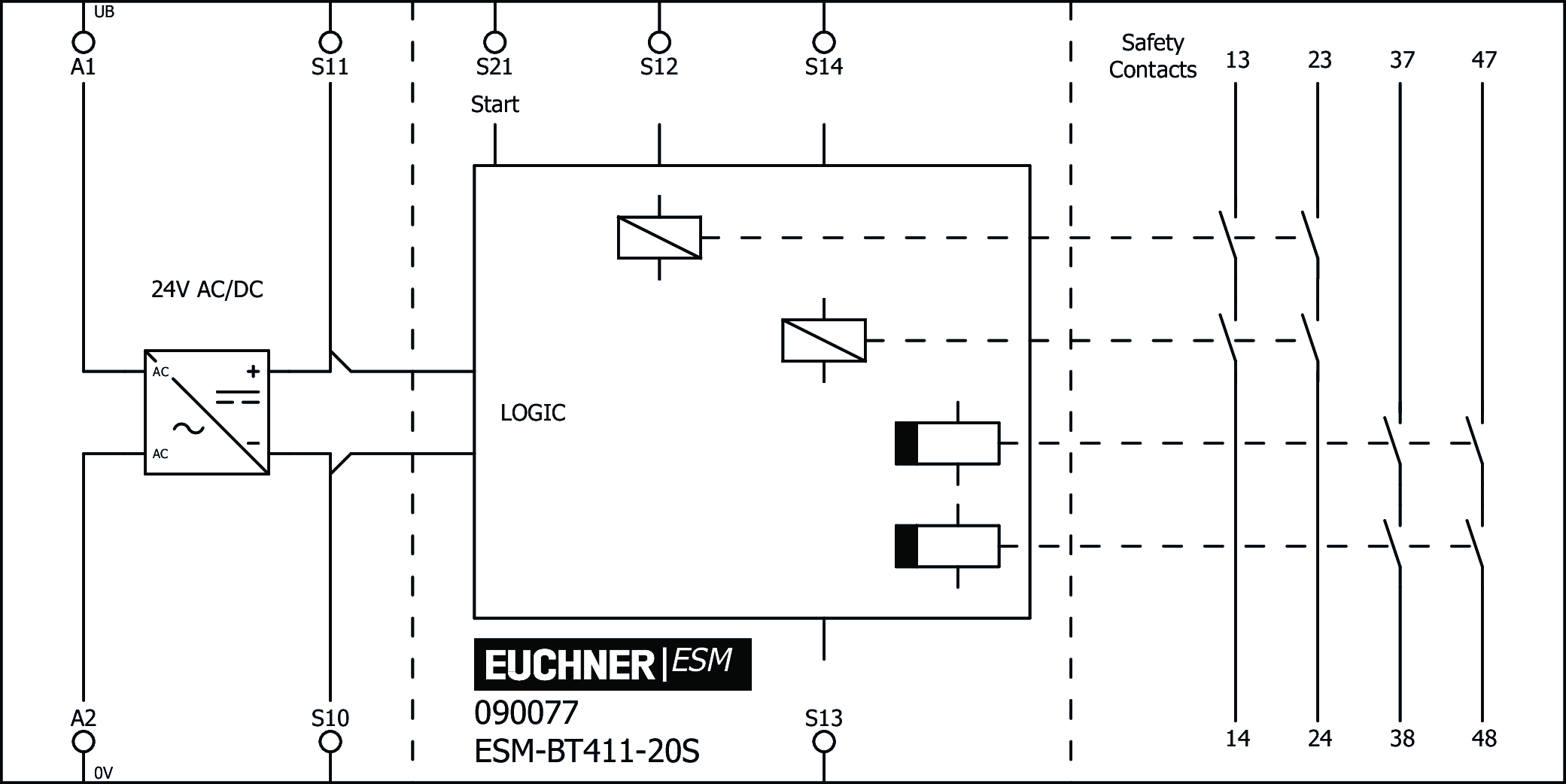

Esquema de conexão
Esquema de conexão

Desenhos dimensionais

Desenhos dimensionais

Exemplos de conexão

Exemplos de conexão

Dados técnicos

Aprovações

c_UL_us_E155795_4/1CCC2024010305659956_ESM

Elementos de operação e exibição

Visor LED 4 Indicações de estado (verde) dos relés K1, K2, K3, K4

Valores de conexão elétrica

Cabo de conexão
com 24 V CC 4.7 W
Cabo de conexão (potência aparente)
com 24V CA 5.3 VA
Seção transversal da conexão 0.14 ... 2.5 mm² (Terminais de conexão (dimensão))
Retardo de resposta
após pressionar os botões max. 20 ms
Saídas
QuantidadeTipoFunçãoNota de rodapé
4Contatos de relé, redundantes, 2 sem retardo / 2 com retardoContatos de segurança 13-14, 23-24, 33-34, 47-48(Contato de trabalho)
Tensão nominal de isolamento Ui 250 V
Frequência de rede nominal 50 ... 60 Hz
Tensão nominal de impulso Uimp 4 kV
Tensão operacional
CA/CC 24 V -10% ... +10% (Todas as conexões devem ser isoladas da rede, ou pelos transformadores de segurança conforme EN 61558-2-6 com limitação da tensão de saída no caso de falha, ou pelas medidas similares de isolamento.)
Tensão de teste
Tensão de controle / contatos 2.5 kV
Tensão de controle
para S11 DC 24 V
Corrente de comando
S11...S14 190 mA
Categoria de sobretensão III
Proteção contra polaridade reversa
Com a versão UB =24 V CC Sim
Grau de contaminação (externo, conforme EN 60947-1) 2
Contatos de segurança 13-14, 23-24, 33-34, 47-48
Hedging
Proteção de contato 10 AgG
Tipo de saída Contatos de relé, redundantes, sem retardo / com retardo
Categoria de uso
DC-12 Carga ôhmica de 8 A, 40 V (6 ciclos de comutação/min.)
AC-12 Carga ôhmica de 8 A, 250 V (6 ciclos de comutação/min.)
DC-13 24 V 3A
AC-15 250 V 3A
Tensão de comutação
AC max. 250 V
Corrente de comutação
a 5 V min. 10 mA
Corrente total max. 15 A para todos os contatos (Quando vários ESM-BT4.. são conectados em série sob carga, a corrente total máxima na temperatura ambiente de T = 20 °C: 9 A; para T = 30 °C: 3 A; para T = 40 °C: 1 A. Caso essas correntes sejam excedidas, deve-se manter uma distância de 5 mm entre os aparelhos.)
Tempo de retardo 2 s fixo

Valores mecânicos e ambiente

Tipo de conexão Terminais de conexão
Temperatura de armazenamento -25 ... 70 °C
Comprimento do cabo de comando
com seção transversal do cabo de 0,75 mm2 1000 m
Vida mecânica
ciclos 10 x 10⁶
Tipo de montagem Trilho de suporte TH 35 (EN IEC 60715)
Classe de proteção IP20
Temperatura ambiente -15 ... 40 °C (Quando vários ESM-BT4.. são dispostos lado a lado sob carga, a corrente total máxima à temperatura ambiente de T = 20 °C é: 9 A; a T = 30 °C: 3 A; a T = 40 °C: 1 A. Caso essas correntes sejam excedidas, deve-se manter uma distância de 5 mm entre os aparelhos.)
Material
Contato AgSnO2
Caixa Poliamida PA6.6

Valores característicos de acordo com EN ISO 13849-1 e EN IEC 62061

PLSIL máximoPFHDCategoriaDuração de uso
Análise de sinais de segurançaAtrasadoPL e-8.84x10-8320 y
Aplica-se somente com tensão de chaveamento de 24 VCC e corrente de chaveamento de até 0,1 A (máx. ciclos de chaveamento de 500.000 1/y) OU até 1 A (máx. ciclos de chaveamento de 350.000 1/y) OU até 2 A (máx. ciclos de chaveamento de 100.000 1/y)
sem atrasoPL e-4.22x10-8420 y
Aplica-se somente com tensão de chaveamento de 24 VCC e corrente de chaveamento de até 0,1 A (máx. ciclos de chaveamento de 500.000 1/y) OU até 1 A (máx. ciclos de chaveamento de 350.000 1/y) OU até 2 A (máx. ciclos de chaveamento de 100.000 1/y)


Diversos

Normas cumpridas siehe Konformitätserklärung

Downloads

Pacote completo

Efetuar o download de todos os documentos importantes com um clique

Contém

  • O manual de instruções e, eventualmente, o seu complemento ou as breves instruções
  • Eventualmente as fichas técnicas como complemento do manual de instruções
  • A declaração de conformidade
Efetuar o download do pacote completo (ZIP, 1,2 MB)

Documentos isolados

Outros documentos

Macros ePlan

Dados de encomenda

Nº de pedido 090077
Designação do artigo ESM-BT411-20S
Peso bruto 0,255kg
Número da tarifa alfandegária 85364110
ECLASS 11.0 27-37-18-19 Device for monitoring of safety-related circuits
