ESM-BA302 (Nº de pedido 087412)

Módulo básico ESM-BA3.., 3 contatos de segurança, 1 contato auxiliar, cat. 4

  • ESM-BA.. Utilização até a categoria 4 conforme EN ISO 13849-1
  • Indicações de estado de LED
  • Ativação de 1 canal ou 2 canais
  • 3 Contatos de segurança redundantes
  • 1 Contato auxiliar (contato de monitoração)
  • Monitoração de curto-circuito e de ligação à terra/massa
ESM-BA302 (Nº de pedido 087412)

Descrição

Saídas de relé

As saídas são eletricamente desacopladas e estruturadas de modo redundante.

Possibilidades de conexão

Respectivamente através de um cabeamento apropriado pode ser selecionadas as seguintes funções:

  • Ativação do relé através da partida automática ou de uma tecla de partida.
  • Monitoração dos relés ou contatores posteriores.
  • Monitoração simultânea, para monitorar os componentes de segurança em tempo.
  • Ativação do relé por meio de uma tecla de partida monitorada.
  • Monitoração de curto-circuito, para identificar os curto-circuitos entre os cabos de conexão e eventualmente, desligar as saídas ou impedir a ativação do relé.
  • Monitoração da ligação à terra/massa, para identificar os curto-circuitos entre um cabo de conexão e a terra ou massa e, eventualmente, desligar as saídas ou impedir a ativação do relé.

Contatos auxiliares

No caso do relé da série ESM‑BA3.. encontram-se disponíveis os contatos de abertura separados galvanicamente como contatos auxiliares.

Desenho com dimensões
Desenho com dimensões

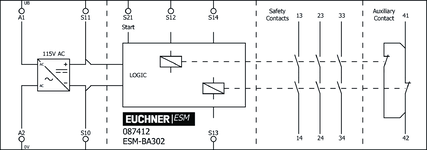

Esquema de conexão
Esquema de conexão

Desenhos dimensionais

Desenhos dimensionais

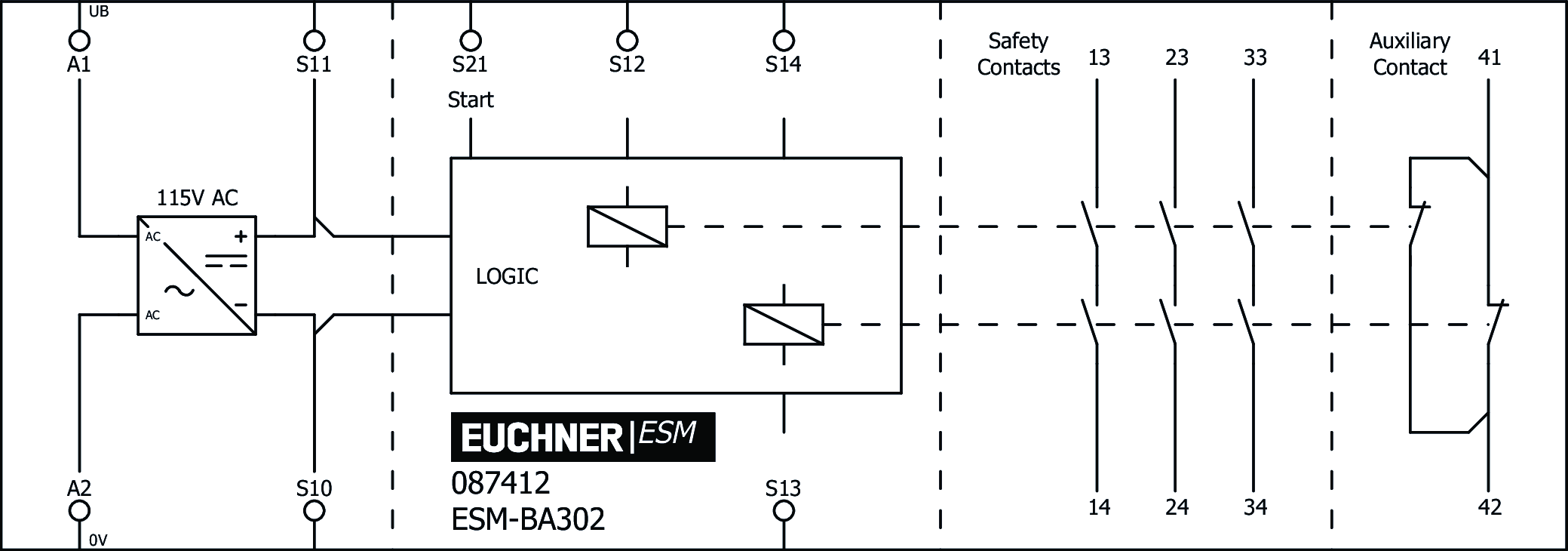

Exemplos de conexão

Exemplos de conexão

Dados técnicos

Aprovações

c_UL_us_E155795_4/1CCC2024010305659956_ESM

Elementos de operação e exibição

Visor LED 2 Indicações de estado (verde) dos relés K1 e K2

Valores de conexão elétrica

Cabo de conexão (potência aparente)
com 230V CA 6.9 VA
Seção transversal da conexão 0.14 ... 2.5 mm² (Terminais de conexão (dimensão))
Saídas
QuantidadeTipoFunçãoNota de rodapé
1Contatos de relé, sem potencialContatos auxiliares (contatos de sinalização) 41/42(Contato de abertura (contato de sinalização))
3Contatos de relé, sem potencial e condução forçada (redundante)Contatos de segurança 13/14, 23/24, 33/34(Contato de trabalho)
Tensão nominal de isolamento Ui 250 V
Frequência de rede nominal 50 ... 60 Hz
Tensão nominal de impulso Uimp 4 kV
Tensão operacional
AC 115 V -10% ... +10%
Tensão de teste
Tensão de controle / contatos 2.5 kV
Tensão de controle
para S11 DC 24 V
Corrente de comando
S11...S14 60 mA
Categoria de sobretensão III
Grau de contaminação (externo, conforme EN 60947-1) 2
Contatos de segurança 13/14, 23/24, 33/34
Hedging
Proteção de contato 10 AgG
Tipo de saída Contatos de relé, sem potencial e condução forçada (redundante)
Categoria de uso
DC-12 Carga ôhmica de 8 A, 40 V (6 ciclos de comutação/min.)
AC-12 Carga ôhmica de 8 A, 250 V (6 ciclos de comutação/min.)
DC-13 24 V 3A
AC-15 250 V 3A
Tensão de comutação
AC max. 250 V
Corrente de comutação
a 5 V min. 10 mA
Corrente total max. 15 A para todos os contatos ("Quando vários ESM-BA3.. estão conectados em série sob carga, a corrente total máxima na temperatura ambiente de T=20 °C é de 9 A; em T=30 °C, de 3 A; e em T=40 °C, de 1 A. Caso essas correntes sejam excedidas, deve-se manter uma distância de 5 mm entre os aparelhos.”)
Contatos de apoio 41/42
Tipo de saída Contatos de relé, sem potencial

Valores mecânicos e ambiente

Tipo de conexão Terminais de conexão
Temperatura de armazenamento -25 ... 70 °C
Comprimento do cabo de comando
com seção transversal do cabo de 0,75 mm2 1000 m
Vida mecânica
ciclos 10 x 10⁶
Tipo de montagem Trilho de suporte TH 35 (EN IEC 60715)
Classe de proteção IP20
Temperatura ambiente -15 ... 40 °C (No caso de várias ESM-BA3.. em série muito próximas sob carga, a corrente total máxima na temperatura ambiente de T=20°C é 9A; e a T=30°C é 3A; T=40°C: 1 A. Se estas correntes forem excedidas, deve ser respeitada uma distância de 5 mm entre os aparelhos.)
Material
Contato AgSnO2
Caixa Poliamida PA6.6

Valores característicos de acordo com EN ISO 13849-1 e EN IEC 62061

PLSIL máximoPFHDCategoriaDuração de uso
Análise de sinais de segurançaPL e-1.2x10-8420 y
Aplica-se somente com tensão de chaveamento de 24 VCC e corrente de chaveamento de até 0,1 A (máx. ciclos de chaveamento de 500.000 1/y) OU até 1 A (máx. ciclos de chaveamento de 350.000 1/y) OU até 2 A (máx. ciclos de chaveamento de 100.000 1/y)


Diversos

Normas cumpridas siehe Konformitätserklärung

Downloads

Pacote completo

Efetuar o download de todos os documentos importantes com um clique

Contém

  • O manual de instruções e, eventualmente, o seu complemento ou as breves instruções
  • Eventualmente as fichas técnicas como complemento do manual de instruções
  • A declaração de conformidade
Efetuar o download do pacote completo (ZIP, 1,9 MB)

Documentos isolados

Outros documentos

Macros ePlan

Dados de encomenda

Nº de pedido 087412
Designação do artigo ESM-BA302
Peso bruto 0,295kg
Número da tarifa alfandegária 85364110
ECLASS 11.0 27-37-18-19 Device for monitoring of safety-related circuits
