HomeProdutosChaves de segurança codificadas por transponder sem bloqueioChaves de segurança CES-C14 envolvidas em resina epóxiCES-I-AP-M-C14-U20-158631

CES-I-AP-M-C14-U20-158631 (Nº de pedido 158631)

Chave de segurança CES-I-AP-.- C14-…, RFID, cabo de conexão PUR com luva terminal de fio

  • Multicode
  • Saída de monitoração posição da porta OD
  • Cabo de conexão PUR, 20 m, luvas na extremidade do cabo
CES-I-AP-M-C14-U20-158631 (Nº de pedido 158631)

Descrição

Sentido de aproximação e posição de montagem

Posição de montagem permitida

Avaliação Multicode

O sistema verifica se o tipo do atuador pode ser reconhecido (avaliação multicode). O sistema possui um estágio de codificação mais baixo. Cada atuador adequado é identificado pela chave.

Zona típica de resposta

(apenas em conexão com o atuador CES-A-BBN)

Para não chegar à zona de resposta dos lóbulos laterais, deve ser mantida uma distância mínima de s = 10 mm do atuador e da chave de segurança no caso de sentido de aproximação lateral.

Atenção:

Dependendo do atuador, do material de base e da situação de montagem, a área de resposta pode variar. Você encontra outras áreas de resposta no manual de operação.

Valores característicos de segurança

Por meio de duas saídas de segurança estruturadas de modo redundante (saídas de semicondutores) com monitoração interna, o dispositivo é adequado para:

  • Categoria 4 / PL e conforme EN 13849-1
  • SIL 3 conforme EN IEC 62061 tabela 4

Verifique as saídas OSSD com impulsos de teste para assegurar que estejam funcionando e não haja curto-circuitos nem conexões incorretas.

Indicação de LED

STATE

LED de estado

DIA

LED de diagnóstico

Diagrama de contatos

DesignaçãoFunçãoCor do fio do cabo de conexão
UBTensão de serviço do sistema eletrônico 24 V CCBN
FO1ASaída de segurança do canal A,WH
0 VMassa 0 V DCBU
FO1BSaída de segurança do canal BBK
ODSaída de monitoraçãoGY

Acessórios necessários

O atuador não está incluído no fornecimento.

Desenho com dimensões
Desenho com dimensões
Esquema de conexão
Esquema de conexão

Desenhos dimensionais

Desenhos dimensionais
1Superfície ativa
2Indicação do status de LED
3Manga na extremidade do cabo

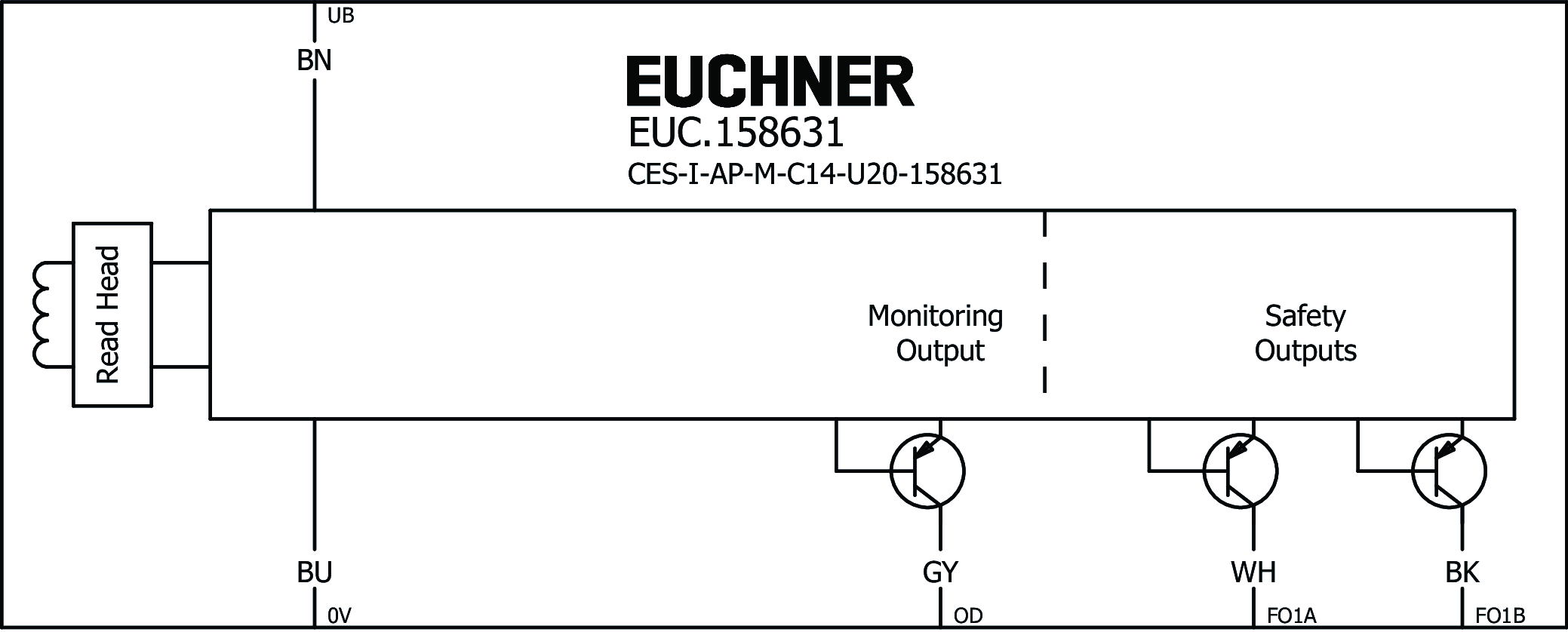

Exemplos de conexão

Exemplos de conexão

Dados técnicos

Aprovações

c_UL_us_E346349_1/1ECOLAB__CES C14

Espaço de trabalho

Precisão de repetição R
conforme EN 60947-5-2 10 %

Valores de conexão elétrica

Hedging
externo (tensão de serviço) 0.25 ... 8 A
Tensão nominal de isolamento Ui 30 V
Tensão nominal de impulso Uimp 0.5 kV
Tensão de operação CC
UB 24 V DC -15% ... +15% regulado, ondulação restante<5%, PELV
Tempo de ligação
Saídas de segurança max. 300 ms
Requisitos de proteção CEM de acordo com EN IEC 60947-5-3
Tempo de risco conforme EN 60947-5-3 max. 260 ms
Classe de proteção III
Consumo de corrente max. 35 mA (Não levando em consideração as correntes de carga na saída de monitoração e nas saídas de segurança)
Grau de contaminação (externo, conforme EN 60947-1) 3
Saída de monitoração OD
Tipo de saída Saída semicondutor, comutando em p, protegida contra curto-circuito
Tensão de saída 0.8 x UB ... UB V DC
Corrente de comutação max. 50 mA
Saídas de segurança FO1A / FO1B
Tipo de saída 2 Saídas de semicondutor, comutando em p, protegidas contra curto-circuito
Tensão de saída
LOW U (FO1A) / U (FO1B) 0 ... 1 V DC (Valores com uma corrente de comutação de 50mA não se considerando o comprimento do cabo.)
HIGH U (FO1A) / U (FO1B) UB-1.5V ... UB V DC (Valores com uma corrente de comutação de 50mA não se considerando o comprimento do cabo.)
Corrente de curto-circuito nominal condicional 100 A
Tempo de discrepância max. 10 ms
Categoria de uso
DC-13 24 V 150mA (Cuidado: As saídas devem ser protegidas com um diodo de roda livre no caso de cargas indutivas.)
Corrente residual Ir max. 0.25 mA
Corrente de comutação
em cada saída de segurança 1 ... 150 mA
Duração do pulso de teste max. 0.3 ms (Válido para uma carga com C<= 30nF e R<= 20 kohms)
Intervalo do impulso de teste min. 100 ms

Valores mecânicos e ambiente

Tipo de conexão Cabo de conexão PUR, comprimento 20 m
Torque de aperto
Parafusos de fixação 2 Nm
Retardo de prontidão 10 s
Raio de flexão dinâmico 10 x diâmetro do cabo
Raio de flexão estático 5 x diâmetro do cabo
Posição de montagem qualquer
Frequência de comutação max. 1 Hz
Temperatura de armazenamento -25 ... 70 °C
Distância de montagem
entre os comutadores min. 80 mm
Tipo de montagem não nivelado em metal
Resistência ao choque e a oscilação de acordo com EN IEC 60947-5-3
Classe de proteção IP65/IP67/IP69/IP69K
Temperatura ambiente
com UB = 24V CC 0 ... 65 °C
Material
Caixa Resina epóxi de 2 componentes

Valores característicos de acordo com EN ISO 13849-1 e EN IEC 62061

PLSIL máximoPFHDCategoriaDuração de uso
Monitorar a posição do dispositivo de proteçãoPL e-4.1x10-9420 y


Em combinação com o atuador CES-A-BBN-C14-160441

Intervalo de ligação
em sentido z / posição de montagem A 20 mm
em sentido z / posição de montagem D 15 mm
Distância segura de desligamento sar
em sentido x/z / posição de montagem A 64 mm
em sentido y / posição de montagem D 68 mm
em sentido x/ z / posição de montagem D 60 mm
em sentido y / posição de montagem A 72 mm
Distância de comutação segura sao
em sentido z / posição de montagem D min. 5 mm
em sentido z / posição de montagem A min. 10 mm

Downloads

Pacote completo

Efetuar o download de todos os documentos importantes com um clique

Contém

  • O manual de instruções e, eventualmente, o seu complemento ou as breves instruções
  • Eventualmente as fichas técnicas como complemento do manual de instruções
  • A declaração de conformidade
Efetuar o download do pacote completo (ZIP, 5,7 MB)

Documentos isolados

Outros documentos

Macros ePlan

Dados de encomenda

Nº de pedido 158631
Designação do artigo CES-I-AP-M-C14-U20-158631
Peso bruto 0,08kg
Número da tarifa alfandegária 85365019000
ECLASS 27-27-24-03 Safety-related transponder switch
