CES-I-AP-M-C04-USI-160832 (Nº de pedido 160832)

Chave de segurança CES-I-AP-.- C04-…, RFID, conector de encaixe M12 para conexão em sistemas periféricos descentralizados

  • Multicode
  • Cabo de conexão PUR, 1,5 m, com conector de encaixe M12, 5 pinos, pino 5 não atribuído
  • para a conexão em sistemas periféricos descentralizados
CES-I-AP-M-C04-USI-160832 (Nº de pedido 160832)

Descrição

Conexão direta com os sistemas periféricos descentralizados

A conexão por conector de encaixe M12 é otimizada para a conexão direta em um módulo IO IP67, como por exemplo: ET200pro e ET200eco da SIEMENS, MVK da MURR e EP1957 da BECKHOFF.

Sentido de aproximação e posição de montagem

Posição de montagem permitida

Zona típica de resposta

(apenas em conexão com o atuador CES-A-BBN-C04)

A fim de não chegar à zona de resposta dos lóbulos laterais, no caso de sentido de aproximação lateral, deve ser mantida uma distância mínima do atuador e da chave de segurança de s = 6 mm.

Atenção:

Dependendo do atuador, do material de base e da situação de montagem, a área de resposta pode variar. Você encontra outras áreas de resposta no manual de operação.

Avaliação Multicode

O sistema verifica se o tipo do atuador pode ser reconhecido (avaliação multicode). O sistema possui um estágio de codificação mais baixo. Cada atuador adequado é identificado pela chave.

Valores característicos de segurança

Por meio de duas saídas de segurança estruturadas de modo redundante (saídas de semicondutores) com monitoração interna, o dispositivo é adequado para:

  • Categoria 4 / PL e conforme EN 13849-1
  • SIL 3 conforme EN IEC 62061 tabela 4

Verifique as saídas OSSD com impulsos de teste para assegurar que estejam funcionando e não haja curto-circuitos nem conexões incorretas.

Indicação de LED

STATE

LED de estado

DIA

LED de diagnóstico

Diagrama de contatos

PinoDesignaçãoFunção
1UBTensão de serviço do solenóide, 24 V CC
2FO1ASaída de segurança do canal A,
30 VMassa 0 V DC
4FO1BSaída de segurança do canal B
5-n.c.

Acessórios necessários

O atuador não está incluído no fornecimento.

Desenho com dimensões
Desenho com dimensões
Esquema de conexão
Esquema de conexão

Desenhos dimensionais

Desenhos dimensionais
1Superfície ativa
2Indicação do status de LED
3Com base de borracha

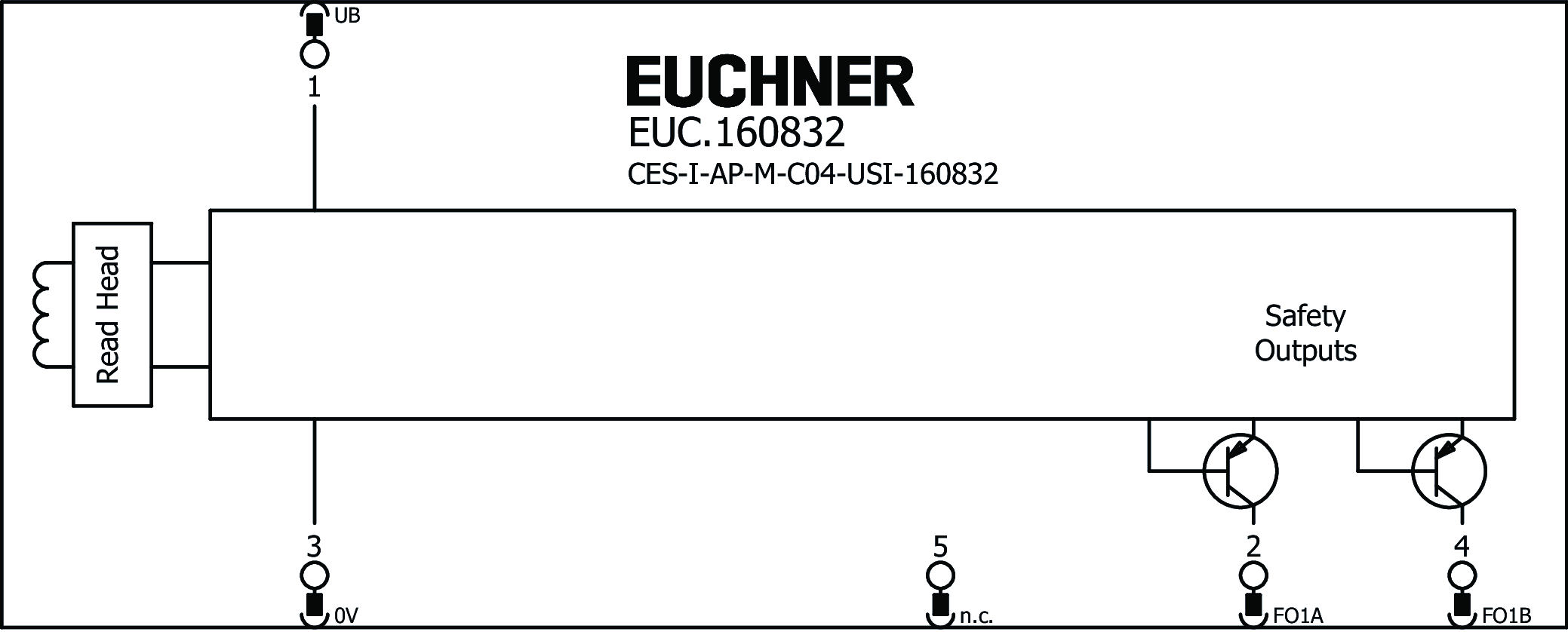

Exemplos de conexão

Exemplos de conexão

Dados técnicos

Aprovações

c_UL_us_E346349_1/1ECOLAB__CES C04

Espaço de trabalho

Precisão de repetição R
conforme EN 60947-5-2 10 %

Valores de conexão elétrica

Hedging
externo (tensão de serviço) 0.25 ... 8 A
Tensão nominal de isolamento Ui 30 V
Tensão nominal de impulso Uimp 0.5 kV
Tensão de operação CC
UB 24 V DC -15% ... +15% regulado, ondulação restante<5%, PELV (O aparelho tolera as interrupções de tensão da tensão de serviço, por ex., os impulsos de teste, de até 5 ms. Estas interrupções de tensão são emitidas pelas saídas.)
Tempo de ligação
Saídas de segurança max. 300 ms
Requisitos de proteção CEM de acordo com EN IEC 60947-5-3
Tempo de risco conforme EN 60947-5-3 max. 260 ms
Classe de proteção III
Consumo de corrente
Com as saídas sem carga max. 35 mA
Grau de contaminação (externo, conforme EN 60947-1) 3
Saídas de segurança FO1A / FO1B
Tipo de saída Saídas de semicondutor, comutando em p, protegido contra curto-circuito
Tensão de saída
HIGH U(FO1A) / U(FO1B) UB-1.5V ... UB V DC (Valores com uma corrente de comutação de 50mA não se considerando o comprimento do cabo.)
LOW U(FO1A) / U(FO1B) 0 ... 1 V DC
Corrente de curto-circuito nominal condicional 100 A
Tempo de discrepância max. 10 ms
Categoria de uso
DC-13 24 V 150mA (Cuidado: As saídas devem ser protegidas com um diodo de roda livre no caso de cargas indutivas.)
Corrente residual Ir max. 0.25 mA
Corrente de comutação
em cada saída de segurança 1 ... 150 mA
Duração do pulso de teste max. 0.3 ms (Válido para uma carga com C<= 30nF e R<= 20 kohms)
Intervalo do impulso de teste min. 100 ms

Valores mecânicos e ambiente

Tipo de conexão Cabo PUR com 1500mm com o conector de encaixe M12x1, 5 pinos, pino 5 não atribuído
Torque de aperto
Parafusos de fixação max. 0.8 Nm
Retardo de prontidão 0.5 s
Raio de flexão dinâmico 10 x diâmetro do cabo
Raio de flexão estático 5 x diâmetro do cabo
Posição de montagem qualquer
Frequência de comutação max. 1 Hz
Temperatura de armazenamento -25 ... 70 °C
Distância de montagem
entre os comutadores min. 80 mm
Tipo de montagem não nivelado em metal
Resistência ao choque e a oscilação de acordo com EN IEC 60947-5-3
Classe de proteção IP67
Temperatura ambiente do condutor (dinâmica) -25 ... 65 °C
Temperatura ambiente do condutor (estática) -25 ... 65 °C
Material
Base de borracha NBR 80 ±5 Shore
Caixa Plástico, PBT

Valores característicos de acordo com EN ISO 13849-1 e EN IEC 62061

PLSIL máximoPFHDCategoriaDuração de uso
Monitorar a posição do dispositivo de proteçãoPL e-4.1x10-9420 y


Diversos

Notas para aprovação UL Operação somente com a alimentação de tensão UL-Class 2 ou medidas similares
Recurso adicional Base de borracha contida no âmbito de fornecimento.

Em combinação com o atuador CES-A-BDN-06-104730

Intervalo de ligação
Posição de instalação C ou D (lado do costado) 15 mm
Posição de instalação A ou B (lado frontal) 19 mm
Distância segura de desligamento sar
Em sentido x/z 40 mm
Em sentido y 60 mm
Distância de comutação segura sao
Posição de instalação C ou D (lado do costado) min. 10 mm
Posição de instalação A ou B (lado frontal) min. 14 mm
histerese de comutação 1 ... 2 mm

Em combinação com o atuador CES-A-BBN-161502

Intervalo de ligação
Posição de montagem C + D 20 mm
Posição de montagem A + B 25 mm
Distância segura de desligamento sar
Em sentido x / z / posição de montagem A + B 69 mm
Em sentido y / posição de montagem A + B 77 mm
Em sentido x / z / posição de montagem C + D 64 mm
Em sentido y / posição de montagem C + D 72 mm
Distância de comutação segura sao
Em sentido x / posição de montagem C + D min. 10 mm
Em sentido z / posição de montagem A + B min. 15 mm
histerese de comutação
Em sentido x / posição de montagem C + D 1 ... 2 mm
Em sentido z / posição de montagem A + B 1 ... 2 mm

Em combinação com o atuador CES-A-BBN-C04-115271, CES-A-BBN-C04-EX-137527

Intervalo de ligação
Posição de instalação A ou B (lado frontal) 15 mm
Posição de instalação C ou D (lado do costado) 11 mm
Distância segura de desligamento sar
Em sentido x/z 40 mm
Em sentido y 60 mm
Distância de comutação segura sao
Posição de instalação C ou D (lado do costado) min. 6 mm
Posição de instalação A ou B (lado frontal) min. 10 mm
histerese de comutação 1 ... 2 mm

Em combinação com o atuador CES-A-BDN-06-161742

Intervalo de ligação
Posição de montagem C 20 mm
Posição de montagem A 25 mm
Distância segura de desligamento sar
Posição de montagem A 77 mm
Posição de montagem C 72 mm
Distância de comutação segura sao
Posição de montagem C min. 10 mm
Posição de montagem A min. 15 mm
histerese de comutação 1 ... 2 mm

Acessórios

Downloads

Pacote completo

Efetuar o download de todos os documentos importantes com um clique

Contém

  • O manual de instruções e, eventualmente, o seu complemento ou as breves instruções
  • Eventualmente as fichas técnicas como complemento do manual de instruções
  • A declaração de conformidade
Efetuar o download do pacote completo (ZIP, 6,5 MB)

Documentos isolados

Outros documentos

Macros ePlan

Dados de encomenda

Nº de pedido 160832
Designação do artigo CES-I-AP-M-C04-USI-160832
Peso bruto 0,12kg
Número da tarifa alfandegária 85365019000
ECLASS 27-27-24-03 Safety-related transponder switch
