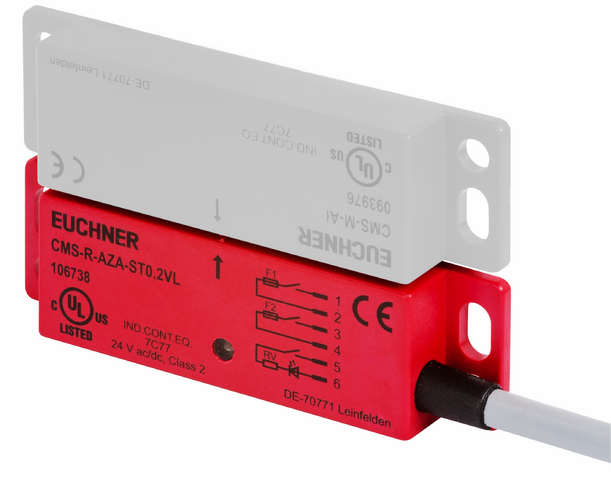

CMS-R-AZA-05PL (Nº de pedido 103864)

Cabeças de leitura na forma construtiva A para ESM, PUR

  • Em combinação com os dispositivos de avaliação ESM-BA...
  • Versão quadrada 88 x 25 mm
  • Cabo de conexão
  • 1 LED
  • Tipo de cabo: PUR
CMS-R-AZA-05PL (Nº de pedido 103864)

Descrição

Alinhamento da cabeça de leitura e do atuador

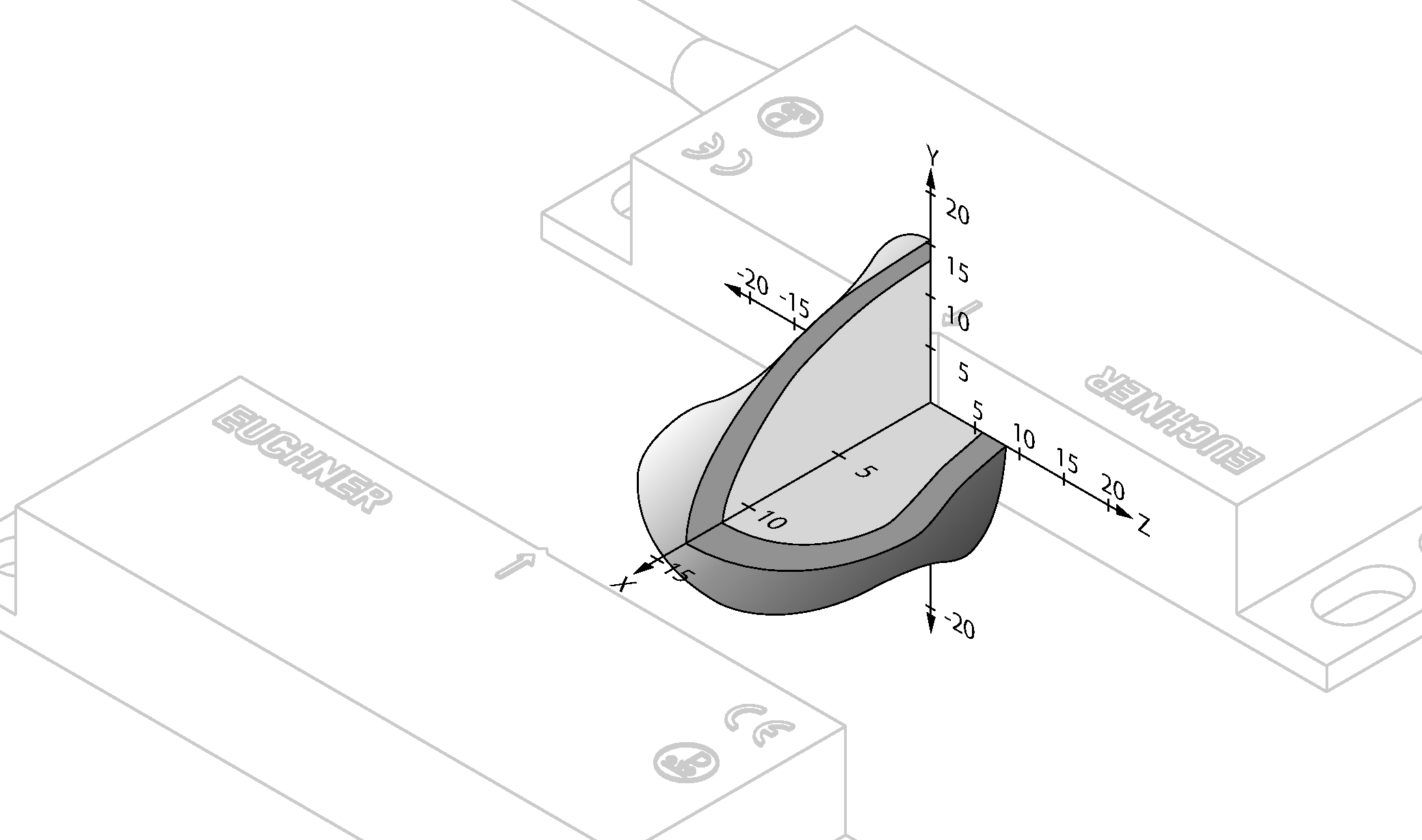

Diagrama de resposta na forma construtiva A

CMS-R-AZA

CMS-R-AZA
  • Distância típica de ligação
  • Distância típica de desligamento
Desenho com dimensões
Desenho com dimensões
Esquema elétrico (não acionado)
Esquema elétrico (não acionado)

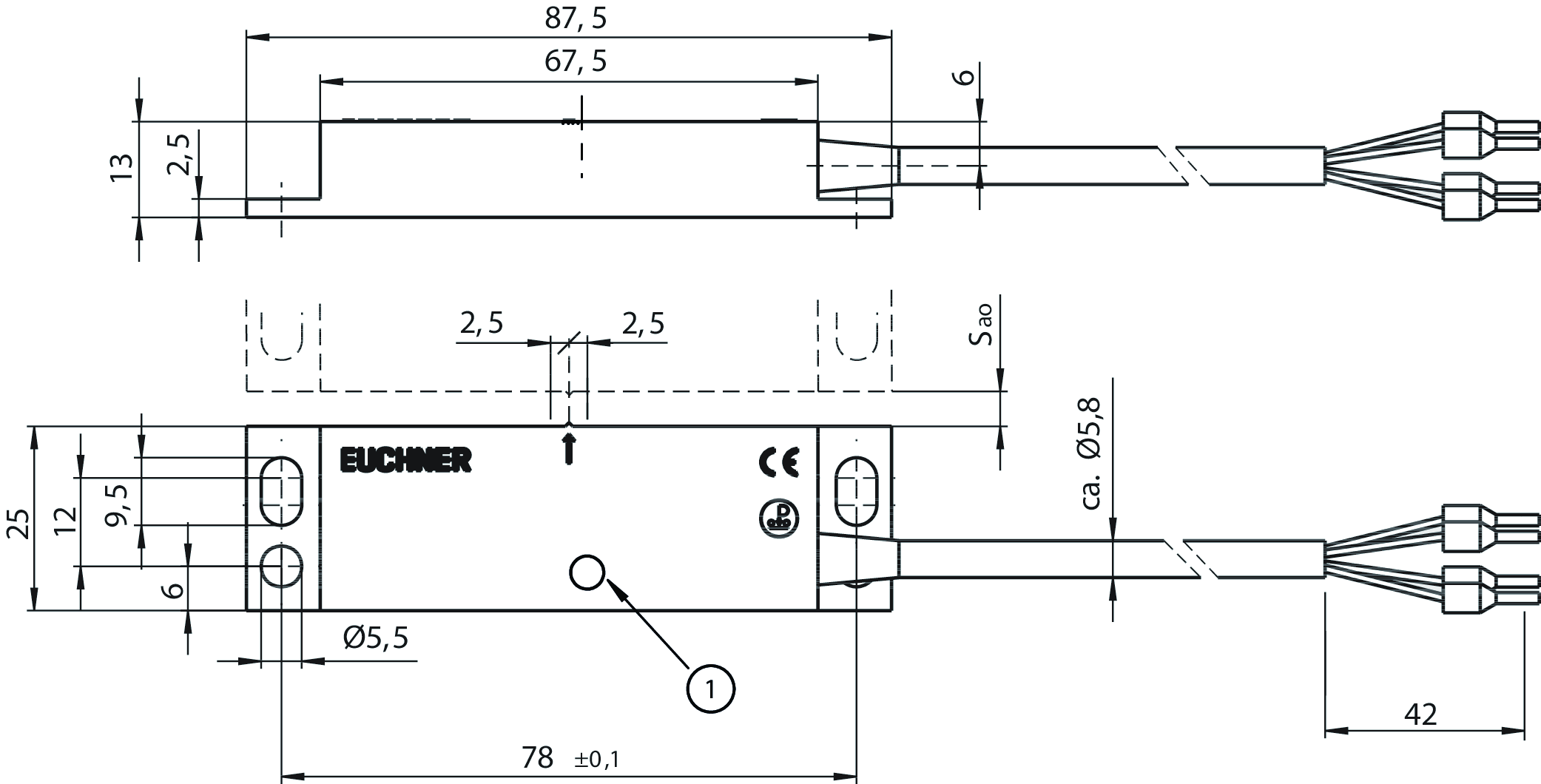

Desenhos dimensionais

Desenhos dimensionais
1LED

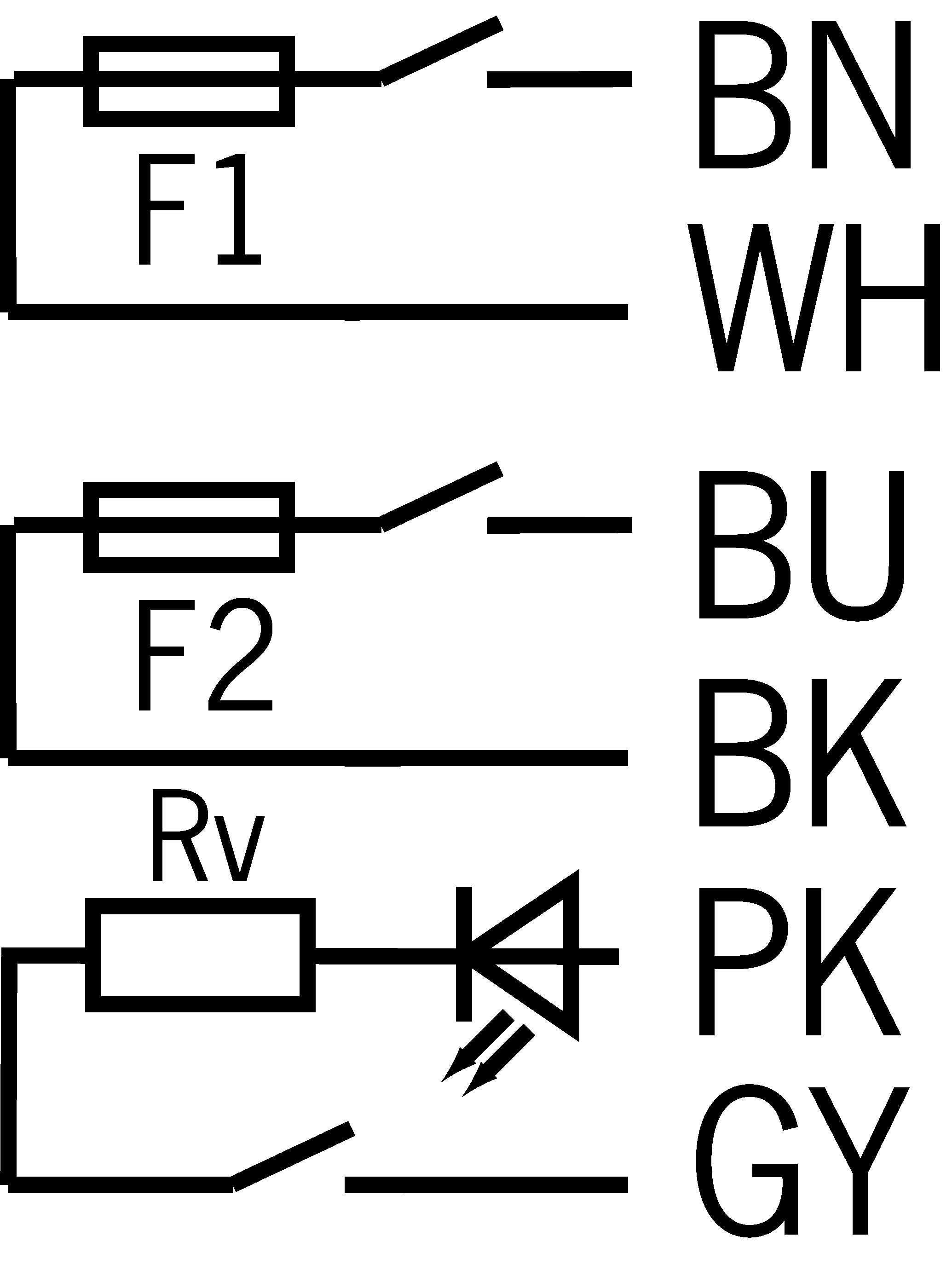

Exemplos de conexão

Exemplos de conexão

Dados técnicos

Aprovações

c_UL_us_E155795_5/2

Valores de conexão elétrica

Hedging
Alimentação de tensão / contatos de segurança, proteção externa do contato Fusível lento de 10 A gG (O parâmetro depende dos dispositivos de avaliação ESM-BA2.. e ESM-BA3..)
Corrente de curto-circuito nominal condicional 100 A (O parâmetro depende dos dispositivos de avaliação ESM-BA2.. e ESM-BA3..)
Freqüência de comutação elétrica
Com corrente nominal de 8 A max. 0.1 Hz (O parâmetro depende dos dispositivos de avaliação ESM-BA2.. e ESM-BA3..)
com I_min = 10 mA max. 5 Hz (O parâmetro depende dos dispositivos de avaliação ESM-BA2.. e ESM-BA3..)
Tensão de comutação
Indicação de estado do contato 24 ... 35 V (CC)
24 ... 35 V (CC)
Tensão de comutação conforme UL
Conforme UL Classe 2 max. 24 V AC/DC
Corrente de comutação
max. 100 mA
Indicação de estado do contato max. 20 mA
Comportamento de comutação paralelo
Retardo de comutação a partir da alteração de estado max. 26 ms (O parâmetro depende dos dispositivos de avaliação ESM-BA2.. e ESM-BA3..)
LED do resistor em série
LED de indicação de estado do contato 1.5 kΩ

Valores mecânicos e ambiente

Tipo de conexão cabo encapsulado firme com manga de fio 0,25mm2
Quantidade de indicações de LED 1 LED de indicação do estado do contato
Quantidade de contatos de trabalho 2 Contatos de trabalho com fusível, cada um de 100 mA e 1 contato de trabalho com LED
Torque de aperto 0.4 ... 0.5 Nm
Forma construtiva A
Posição de montagem qualquer
Temperatura de armazenamento -25 ... 70 °C
Comprimento do cabo 5 m
Vida mecânica 100 x 10⁶
Classe de proteção IP67
Temperatura ambiente -20 ... 60 °C
Material
Caixa PPS reforçado com fibra de vidro
Material do cabo PUR
Modo de atuação magnético, contato Reed

Valores característicos de acordo com EN ISO 13849-1 e EN IEC 62061

Monitorar a posição do dispositivo de proteção
B10D 20 x 10⁶

Diversos

Normas cumpridas EN ISO 13849-1: 2015; EN 62061: 2005 + AC: 2010 + A1: 2013 + A2: 2015; EN ISO 14119: 2013; IEC 60947-5-3: 2013

Em combinação com a cabeça de leitura ESM-BA201, ESM-BA202, ESM-BA203, ESM-BA301, ESM-BA302, ESM-BA303, ESM-BA201P, ESM-BA301P e o atuador CMS-M-AI

Distância segura de desligamento sar
20 mm (O intervalo de desligamento seguro s_ar corresponde ao intervalo de reset.)
Indicação do estado do contato com LED 15 mm (no sentido de aproximação X, deslocamento central m = 0)
Distância de comutação segura sao
Com desvio do centro m=0 min. 9 mm (Indicação de valor somente, se não houver nenhum material ferromagnético nas proximidades da cabeça de leitura e do atuador.)
Indicação do estado do contato com LED min. 7 mm (no sentido de aproximação X, deslocamento central m = 0)
Offset central
com s = 3 mm de distância de leitura 2.5 mm (Indicação de valor somente, se não houver nenhum material ferromagnético nas proximidades da cabeça de leitura e do atuador.)

Downloads

Pacote completo

Efetuar o download de todos os documentos importantes com um clique

Contém

  • O manual de instruções e, eventualmente, o seu complemento ou as breves instruções
  • Eventualmente as fichas técnicas como complemento do manual de instruções
  • A declaração de conformidade
Efetuar o download do pacote completo (ZIP, 2,8 MB)

Documentos isolados

Outros documentos

Macros ePlan

Dados de encomenda

Nº de pedido 103864
Designação do artigo CMS-R-AZA-05PL
Peso bruto 0,289kg
Número da tarifa alfandegária 85389099990
ECLASS 11.0 27-27-24-02 Safety-related magnetic proximity switch
