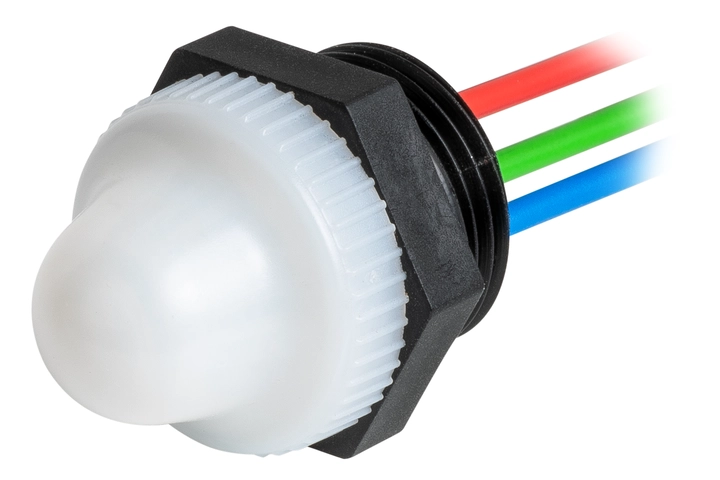

AY-LED-024-GR/RD-M-171344 (Nº de pedido 171344)

Lâmpada LED de embutir, irradiação para a frente

  • Cor: opaco
AY-LED-024-GR/RD-M-171344 (Nº de pedido 171344)

Descrição

A lâmpada de instalação de LED é adequada para a instalação direta em uma rosca M20 x 1,5 das três entradas de cabos da chave de cabo de tração RPS. A lâmpada de instalação sinaliza ao operador se a chave foi acionada/não foi acionada. O cabeamento com o elemento de comutação pode ser realizado individualmente. Tensão de serviço CC 24 V.

Desenho com dimensões
Desenho com dimensões

Desenhos dimensionais

Desenhos dimensionais
1vermelho
2verde
3azul
4Secção transversal de fio 0,5 mm²
5Manga na extremidade do fio
6desencapado

Dados técnicos

Elementos de operação e exibição

Visor LED vermelho e verde

Valores de conexão elétrica

Tensão operacional
LED 24 V CC
Consumo de corrente 12 mA (com 24 V CC)

Valores mecânicos e ambiente

Seção transversal do fio 0,5 mm²
Tipo de conexão M20 x 1,5
Quantidade de fios 3
Torque de aperto 2 Nm
Temperatura de armazenamento -25 ... 70 °C
Classe de proteção
IP67 (Quando aparafusado)
IP65
Temperatura ambiente -20 ... +70 °C
Material
Caixa Termoplástico reforçado por fibra de vidro
Lentes Termoplástico

Componentes incluídos no conjunto

Acessórios inclusos com anel de vedação

Downloads

Pacote completo

Efetuar o download de todos os documentos importantes com um clique

Contém

  • O manual de instruções e, eventualmente, o seu complemento ou as breves instruções
  • Eventualmente as fichas técnicas como complemento do manual de instruções
  • A declaração de conformidade
Efetuar o download do pacote completo (ZIP, 0,2 MB)

Documentos isolados

Outros documentos

Dados de encomenda

Nº de pedido 171344
Designação do artigo AY-LED-024-GR/RD-M-171344
Peso bruto 0,02kg
Número da tarifa alfandegária 85414100000
