MGB-CB-PN-124822 (Nº de pedido 124822)

Painel de comando MGB-...-PN com 11 elementos de comando e indicação, 7/8"- e conector M12, RC12

  • Painel de comando
  • Parada de emergência conforme ISO 13850 iluminada
  • 9 Botões de pressão iluminados
  • Chave de seleção do modo operacional
  • Conexão por meio do conector de 7/8" e M12
  • Incluindo o conector de conexão para a luz de pilha (M12, 5 pinos)
  • Incluindo o conector de conexão para a chave enable (RC12, 12 pinos)
  • Pré-montado sobre as placas de montagem
  • Switch RT Profinet integrado
MGB-CB-PN-124822 (Nº de pedido 124822)

Descrição

Conexão Profinet

Conector de 7/8” conforme ANSI/B93.55M-1981 e conector M12 (codificado em d) conforme IEC 61076-2-101

Switch Switch RT

Estrutura de rede em forma de linha devido ao RT-Switch integrado.

Parada de emergência iluminada

Parada de emergência com uma iluminação que pode ser livremente ativada.

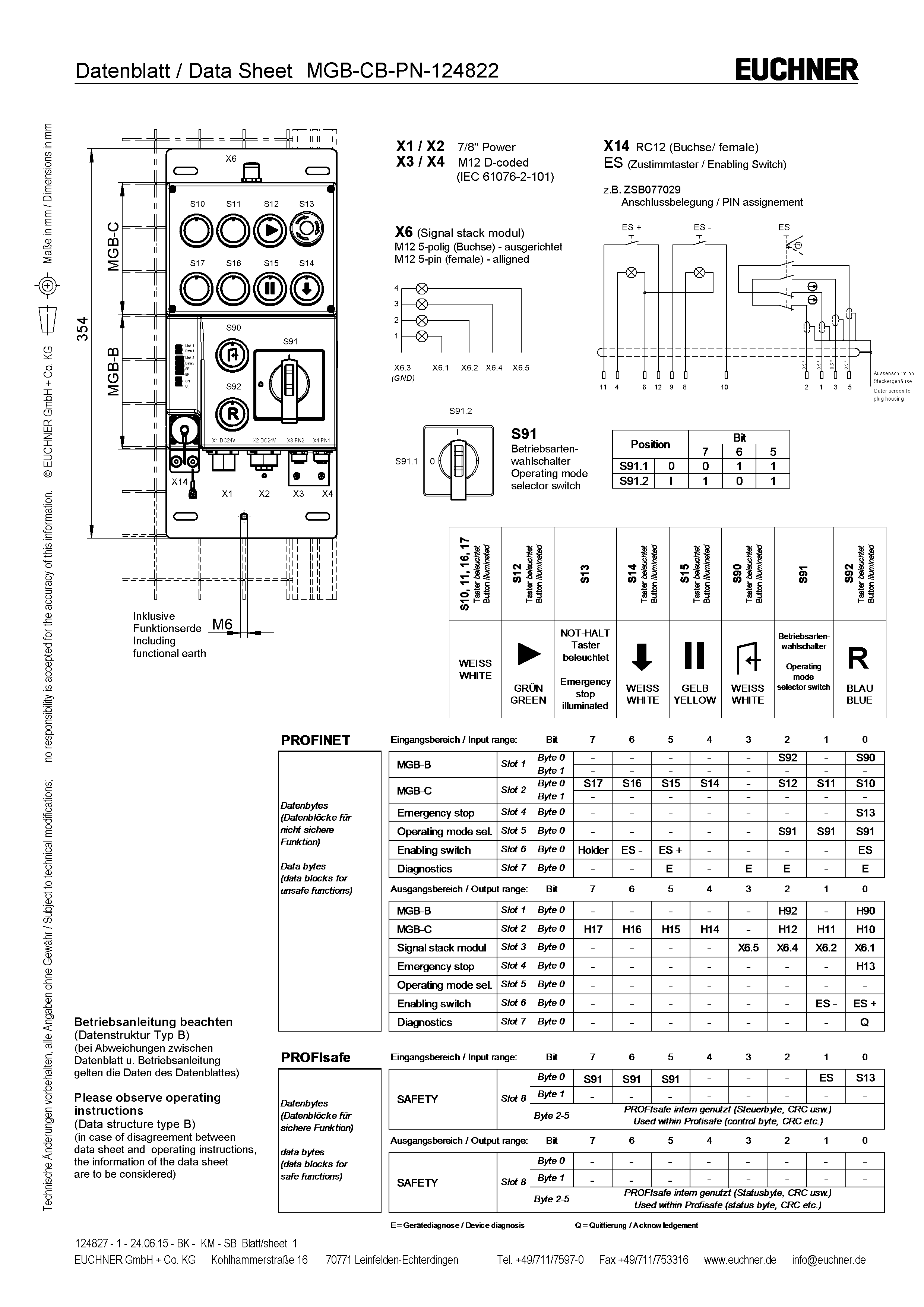

Desenho com dimensões
Desenho com dimensões

Desenhos dimensionais

Desenhos dimensionais

Dados técnicos

Elementos de operação e exibição

Diagrama de ocupação
C1
B2
PosiçãoCorExtrasPlaca de inserçãoPlaqueta de inserçãoElemento de comutaçãoVersãoQuantidadeDesignação 1LED
10Branco1N/ABotão iluminado
11Branco1N/ABotão iluminado
12verdeimpresso1N/ABotão iluminado
132 contatos de abertura forçadaParada de emergência iluminada
14Brancoimpresso1N/ABotão iluminado
15amareloimpresso1N/ABotão iluminado
16Branco1N/ABotão iluminado
17Branco1N/ABotão iluminado
90Brancoimpresso1N/ABotão iluminado
91O ; ICódigo 2 de 3Chave de seleção do modo operacional
92azulimpresso1N/ABotão iluminado

Valores de conexão elétrica

Cabo de conexão observação (interno)
Ethernet Cabo I/O PROFINET, no mín. cat. 5e
Tensão nominal de isolamento Ui 75 V
Tensão nominal de impulso Uimp 0.5 kV
Requisitos de proteção CEM conforme EN 61000-4 e EN 61326-3-1
Corrente de alimentação máxima no bloco de terminais
X1, X2 max. 4000 mA
Classe de proteção III
Consumo de corrente max. 500 mA
Grau de contaminação (externo, conforme EN 60947-1) 3
Alimentação de tensão X1
Hedging
externo min. 1 A lento
Tensão de operação CC
L1 24 V DC -15% ... +10% ((protegido contra polaridade reversa, regulado, ondulação restante<5%, PELV))
Tensão auxiliar CC
L2 24 V DC -15% ... +10% (A tensão auxiliar não é necessária para o sistema MGB)
Alimentação de tensão X2
Tensão de operação CC
L1 24 V DC -15% ... +10% (Para o looping dos seguintes dispositivos)
Tensão auxiliar CC
L2 24 V DC -15% ... +10% (Para o looping dos seguintes dispositivos)

Valores mecânicos e ambiente

Tipo de conexão
Conforme IEC 61076-2-101, cabo I/O Profinet, cat. mín. 5e M12 D-coded, blindado (X3 (o documento PROFINET "Cabling and Interconnection Technology" do PNO auxilia a escolha correta dos cabos))
Para a chave enable Conetor de encaixe RC12 (X14)
para luz de pilha Conector M12 (X6)
Conforme IEC 61076-2-101, cabo I/O Profinet, cat. mín. 5e M12 D-coded, blindado (X4 (o documento PROFINET "Cabling and Interconnection Technology" do PNO auxilia a escolha correta dos cabos))
7/8" Power (X2 (o documento PROFINET "Cabling and Interconnection Technology" do PNO auxilia a escolha correta dos cabos))
7/8" Power (X1 (o documento PROFINET "Cabling and Interconnection Technology" do PNO auxilia a escolha correta dos cabos))
Posição de montagem qualquer
Frequência de comutação 0.25 Hz
Temperatura de armazenamento -25 ... 70 °C
Tempo de resposta
Chave enable max. 250 ms Tempo de desativação (O tempo de resposta é o tempo máximo entre a alteração de um estado de entrada e a exclusão dos respectivos bits no protocolo de barramento.)
Chave de seleção do modo operacional max. 220 ms Tempo de desativação (O tempo de resposta é o tempo máximo entre a alteração de um estado de entrada e a exclusão dos respectivos bits no protocolo de barramento.)
Resistência ao choque e a oscilação de acordo com EN IEC 60947-5-3
Classe de proteção IP54
Temperatura ambiente
com UB = 24V CC -20 ... 55 °C
Material
Caixa Plástico reforçado com fibra de vidro, fundição sob pressão de zinco, niquelado, aço inoxidável

Valores característicos de acordo com EN ISO 13849-1 e EN IEC 62061

Diagnostic Coverage (CC) 99 %
PLSIL máximoPFHDCategoriaDuração de uso
Chave seletora de modo operacional seguroPL e34.1x10-8420 y
Análise de sinais de segurançaPL e34.1x10-8420 y
Válido para todas as funções de segurança incluídas adicionalmente, como parada de emergência, chave enable, etc.


B10DDuração de uso
Parada de emergência0.13x10620 y


Interface

Protocolo de dados do barramento Profinet (IEC 61158 type 10)
Protocolo de dados de segurança Profisafe (IEC 61784-3-3)
Interface de dados Ethernet

Downloads

Pacote completo

Efetuar o download de todos os documentos importantes com um clique

Contém

  • O manual de instruções e, eventualmente, o seu complemento ou as breves instruções
  • Eventualmente as fichas técnicas como complemento do manual de instruções
  • A declaração de conformidade
Efetuar o download do pacote completo (ZIP, 6,5 MB)

Documentos isolados

Outros documentos

Dados de encomenda

Nº de pedido 124822
Designação do artigo MGB-CB-PN-124822
Peso bruto 3,407kg
Número da tarifa alfandegária 85371098
