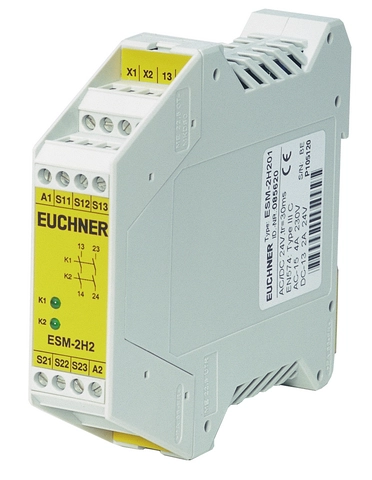

ESM-2H201 (Nº de pedido 085620)

Módulo básico ESM-2H.. , dispositivo de avaliação tipo IIIc para o comando com duas mãos

  • Utilização até a categoria 4 conforme EN ISO 13849-1
  • Nível de exigência IIIC conforme EN 13851
  • Indicações de estado de LED
  • Ativação pela operação a 2 mãos
  • 2 Contatos de segurança redundantes
  • Monitoração de curto-circuito e de ligação à terra/massa selecionável
ESM-2H201 (Nº de pedido 085620)

Descrição

Saídas de relé

As saídas são eletricamente desacopladas e estruturadas de modo redundante.

Conexão

  • Duas teclas, com respectivamente um contato de abertura e um contato de trabalho, que são monitorados com relação a simultaneidade conforme EN 13851. Deste modo, uma proteção contra manipulação é amplamente garantida.
  • Monitoração de curto-circuito, para identificar os curto-circuitos entre os cabos de conexão e eventualmente, desligar as saídas ou impedir a ativação do relé.
  • Monitoração da ligação à terra/massa, para identificar os curto-circuitos entre um cabo de conexão e a terra ou massa e, eventualmente, desligar as saídas ou impedir a ativação do relé.

Possibilidades de conexão

Respectivamente através de um cabeamento apropriado pode ser selecionada a seguinte função:

  • Monitoração dos relés ou contatores posteriores.
Desenho com dimensões
Desenho com dimensões

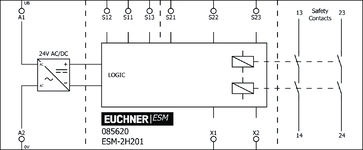

Esquema de conexão
Esquema de conexão

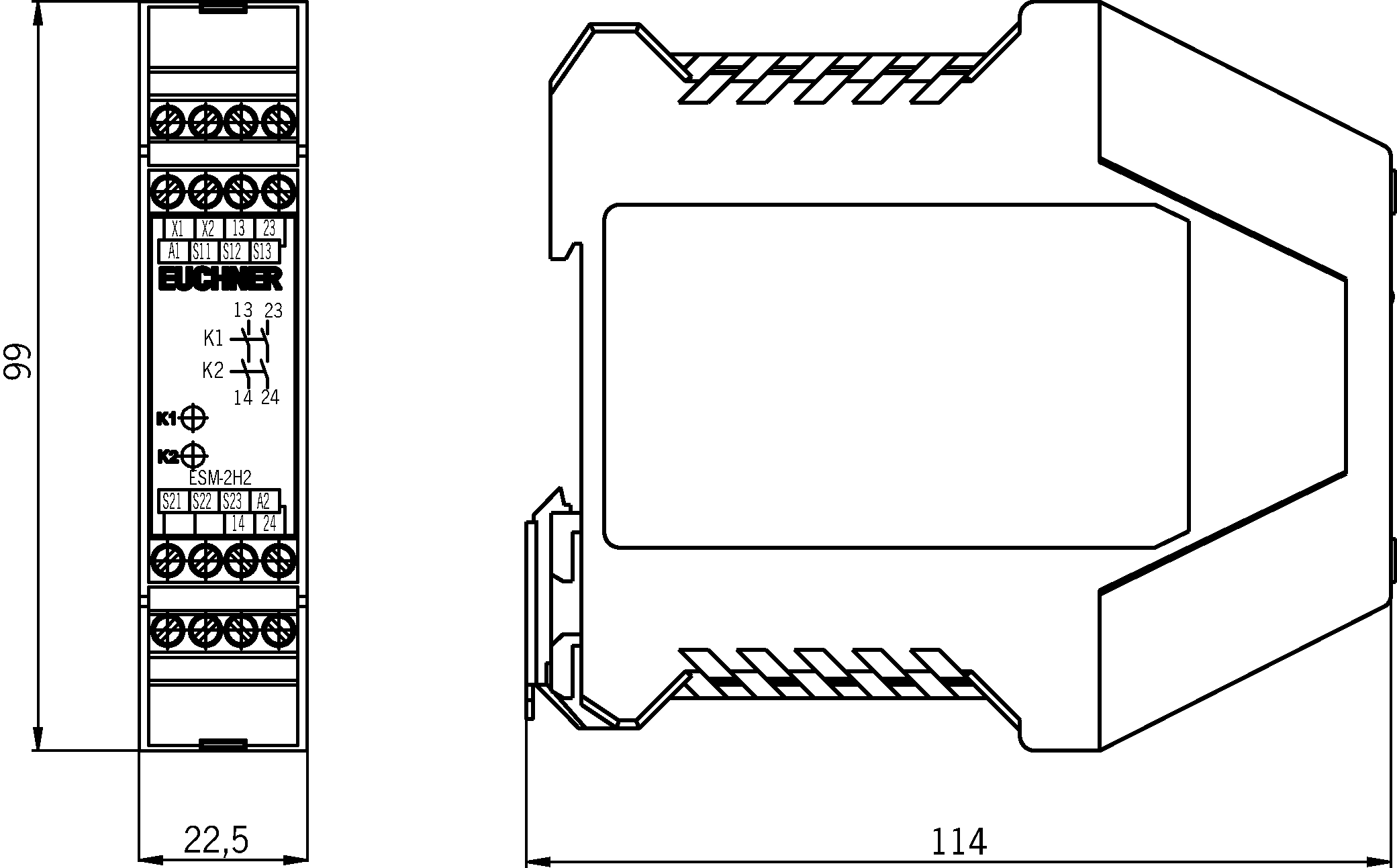

Desenhos dimensionais

Desenhos dimensionais

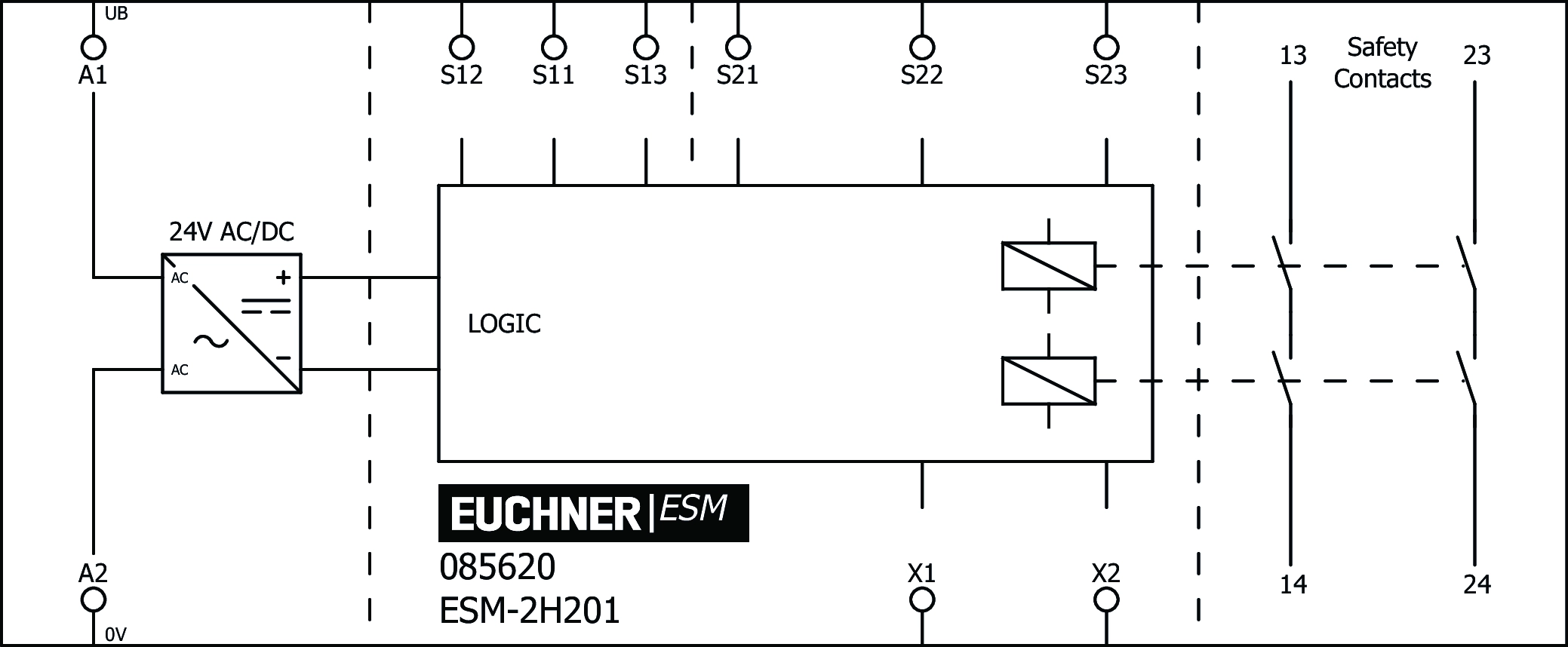

Exemplos de conexão

Exemplos de conexão

Dados técnicos

Homologações

Zulassung EACZulassung TÜV Rheinland, BMPB mit ZG: Product Safety, Functional SafetyZulassung c_UL_us LISTED

Valores mecânicos e ambiente

Material da caixa
Caixa Poliamida PA6.6
Peso
líquido 0,23 kg
Temperatura ambiente
com UB = 24V CC -15 ... 60 °C
-15 ... 40 °C
Grau de proteção IP20
Vida útil mecânica
ciclos 10 x 106
Material do contato AgSnO2
Tipo de montagem Trilho DIN de 35 mm conforme DIN EN 60715 TH35
Tipo de conexão Terminais de conexão
Comprimento do cabo de comando
Com a seção transversal do cabo de 0,75 mm2 1000 m
Contatos de segurança 13/14, 23/24
Quantidade de contatos de segurança 2

Valores de conexão elétricos

Tensão de serviço
CA/CC 24 V -10% ... +10% (Todas as conexões devem ser isoladas da rede, ou pelos transformadores de segurança conforme EN 61558-2-6 com limitação da tensão de saída no caso de falha, ou pelas medidas similares de isolamento.)
Tensão de isolamento nominal Ui 250 V
Resistência ao pico de tensão medido Uimp
Linha de fuga/rigidez dielétrica 4 kV
Categoria de sobretensão conforme IEC EN 60664-1 3
Proteção contra troca de polaridade
Com a versão UB =24 V CC
Potência de conexão
com 24 V CC 1,5 W
Grau de contaminação (externo, conforme EN 60947-1) 2
Seção transversal de conexão 0,14 ... 2,5 mm² (Terminais de conexão (dimensão))
Tensão de teste
Comando /contatos 2,5 kV
Tensão de comando
em S12-S13 e em S22 e S23 24 V
Corrente de comando
Ambos os botões 40 mA 2x
Indicação de LED 2 Indicações de estado (verde) dos relés K1 e K2
Contatos de segurança 13/14, 23/24
Tipo de saída
Contato de trabalho Contatos de relé, sem potencial e condução forçada (redundante) (Relé com condução forçada conforme EN 50205)
Tensão de comutação
AC máx.250 V
CC máx.24 V
Corrente de comutação mín.20 mA Com 24 V
Proteção
Proteção externa do contato (relé de segurança) conforme EN 60269-1 10A gG
Classe de uso conforme EN 60947-5-1
AC-15 3A, 250V
DC-13 3A, 24V
AC-12 6 A de carga ôhmica, 250 V (6 ciclos de comutação/min.)
DC-12 6 A de carga ôhmica, 24 V (6 ciclos de comutação/min.)
Potência de comutação conforme UL 6 A 250 V CA / 2 A 24 V CC
Tempo de retardo
Após acionar o botão máx.0,02 s Tempo de retardo de resposta
Tempo de retorno máx.0,02 s
Tempo de sincronização máx.0,5 s

Diversos

Normas atendidas EN 60947-5-1: 2004+A1: 2009; EN ISO 13849-1: 2015; EN 62061: 2005 + AC: 2010 + A1: 2013 + A2: 2015; EN 50581: 2012 (RoHS)

Valores de confiabilidade conforme EN ISO 13849-1

Performance Level PL e (Este valor depende da quantidade de ciclos de comutação e da corrente de comutação.)
Categoria 4 (Este valor depende da quantidade de ciclos de comutação e da corrente de comutação.)
PFHD 1,2 x 10-8 (Este valor depende da quantidade de ciclos de comutação e da corrente de comutação.)
Quantidade de ciclos de comutação
≤ 3 A a 24 V CC máx.22500 1/Jahr
≤ 0,1 A a 24 V CC máx.400000 1/Jahr
≤ 1 A a 24 V CC máx.100000 1/Jahr
Vida útil 20 y (Este valor depende da quantidade de ciclos de comutação e da corrente de comutação.)

Downloads

Pacote completo

Efetuar o download de todos os documentos importantes com um clique

Contém

  • O manual de instruções e, eventualmente, o seu complemento ou as breves instruções
  • Eventualmente as fichas técnicas como complemento do manual de instruções
  • A declaração de conformidade
Efetuar o download do pacote completo (ZIP, 1,5 MB)

Documentos isolados

Outros documentos

Macros ePlan

Dados de encomenda

Nº de pedido 085620
Designação do artigo ESM-2H201
Peso bruto 0,213kg
Global Trade Item Number (GTIN) 4047048006539
Número da tarifa alfandegária 85364110
ECLASS 27-37-18-19 Device for monitoring of safety-related circuits
