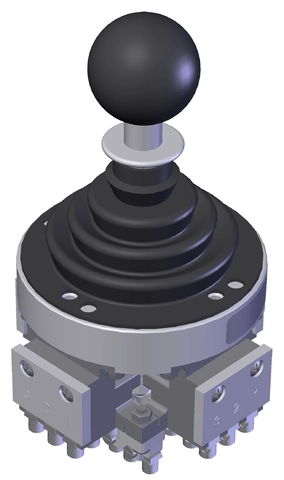

KCB1E1E1E1E0000WP163 (Nº de pedido 078608)
Escolha o conteúdo
Série KC...
- Terminal roscado
- 4 Sentidos de acionamento
- Maçaneta esférica
- Fole para a instalação (W)
Descrição
Desenhos funcionais

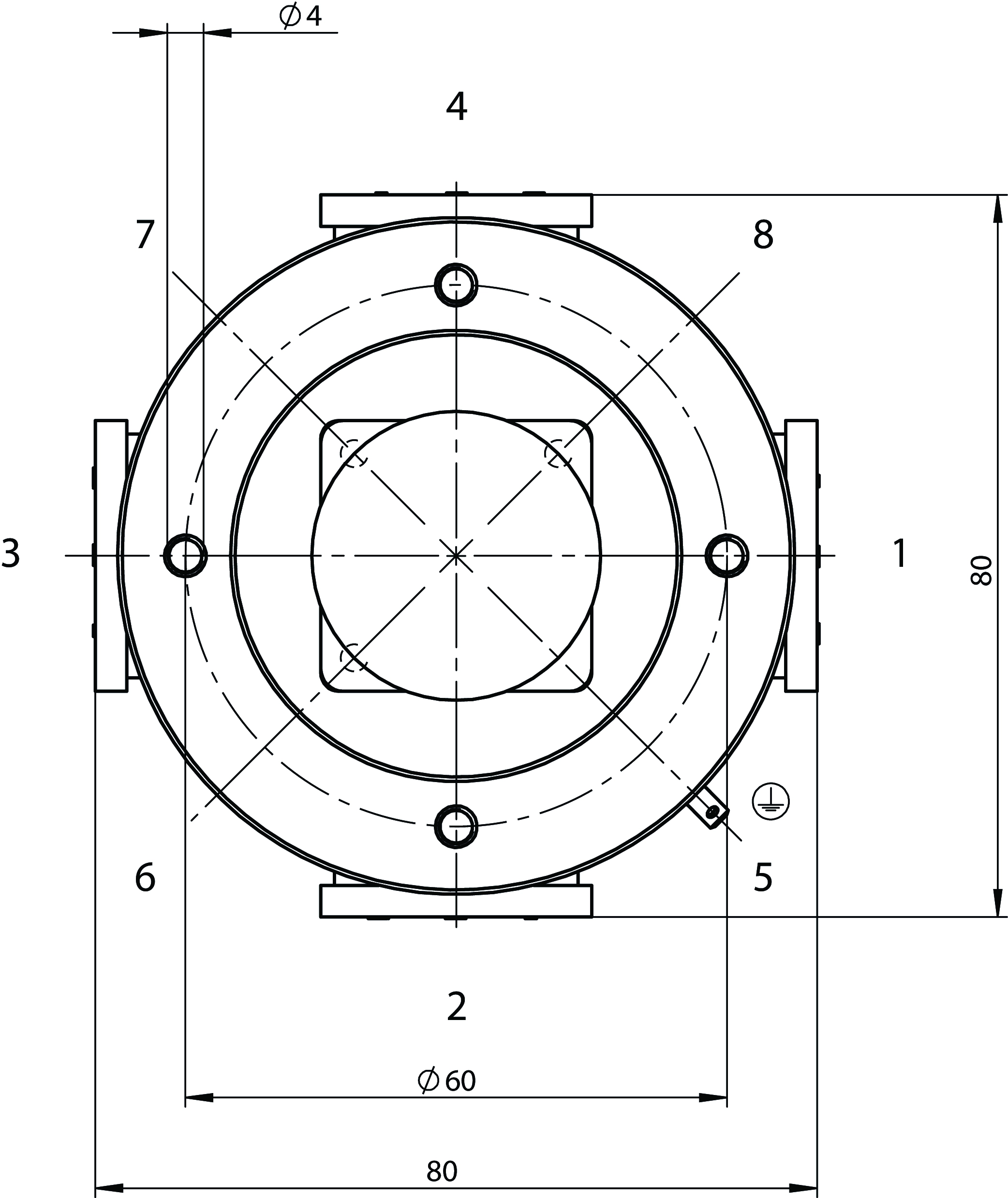

Desenhos dimensionais
| 1 | Sem chave de posição central Z |
| 2 | Maçaneta esférica |
| 3 | Travamento “V” |
| 4 | Travamento “W” |
| 5 | Chave de posição central Z |
| 6 | Versão sem travamento, com fole |
| 7 | Versão sem travamento, sem fole |

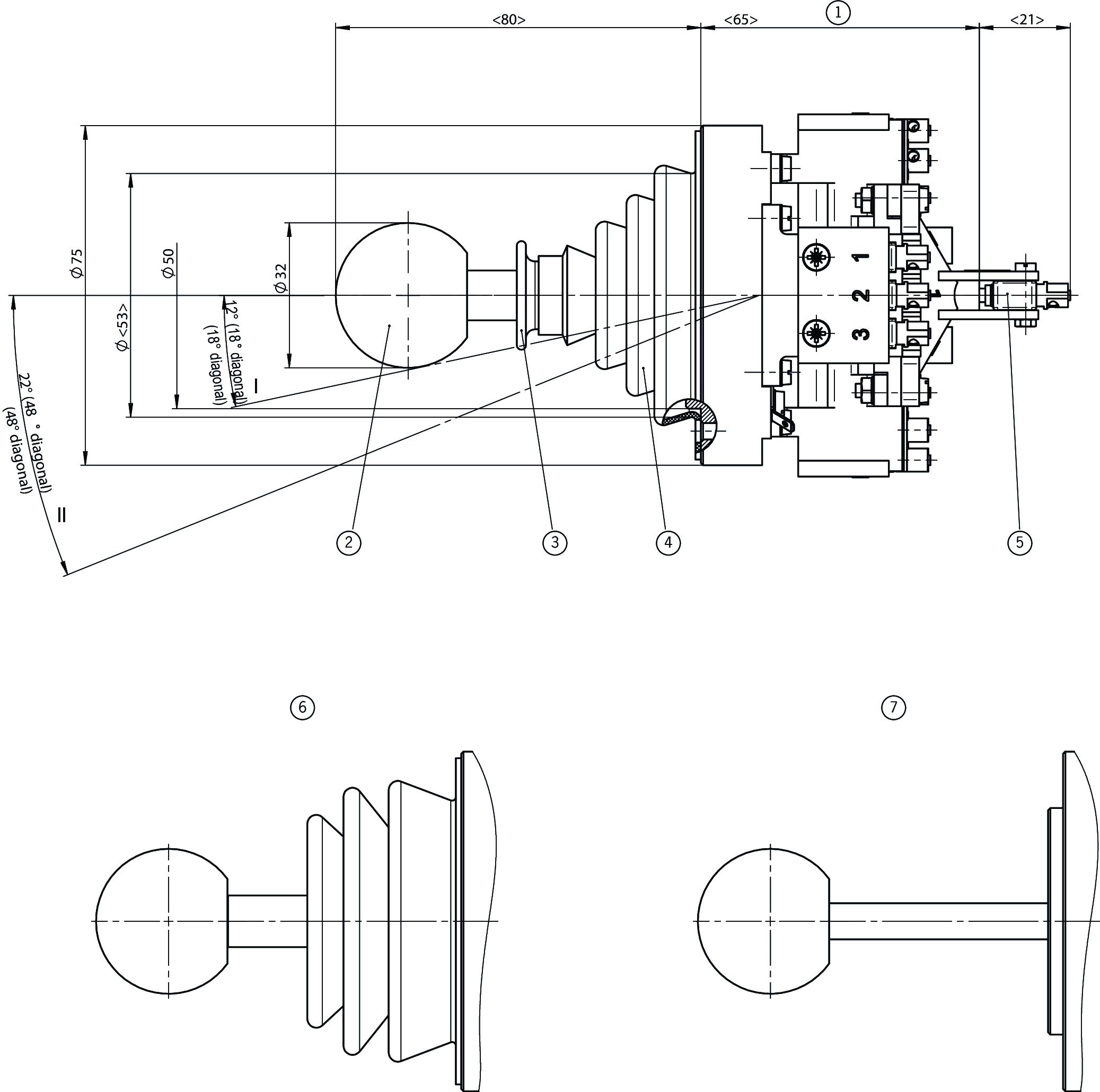

Desenhos dimensionais
| Vista desenhada sem o fole |

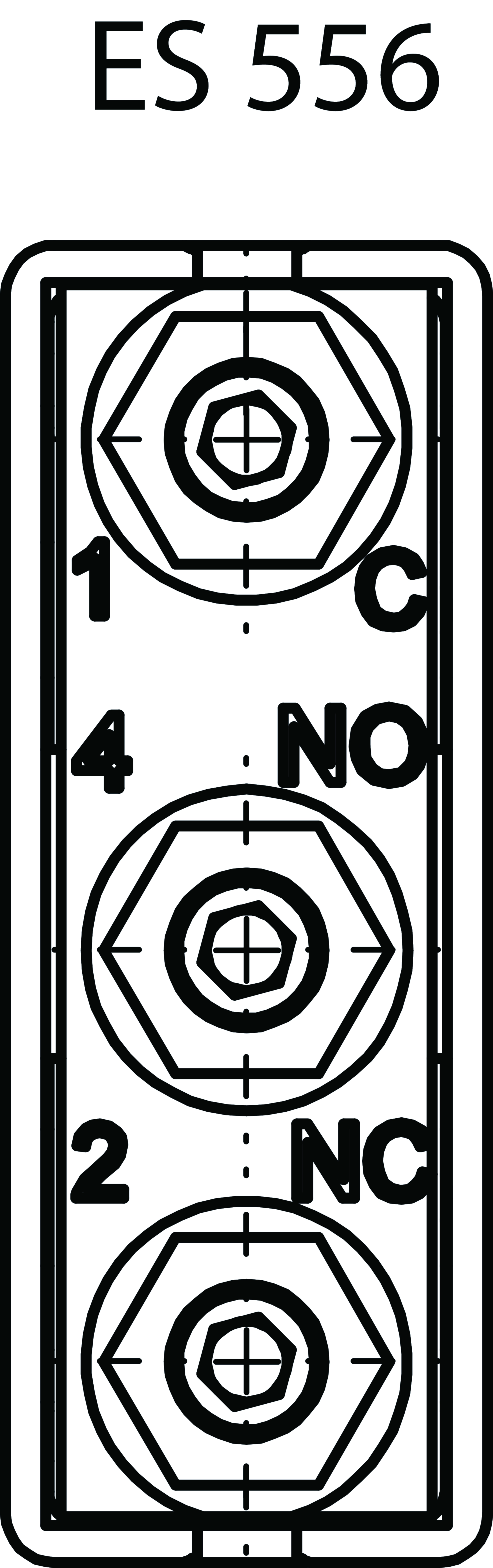

Exemplos de conexão
Exemplos de conexão
Exemplos de conexão
Dados técnicos
Aprovações
Valores de conexão elétrica
| Hedging | T6/F10 |
| Tensão nominal de isolamento Ui | 250 V |
| Tensão nominal de impulso Uimp | 2.5 kV |
| Categoria de uso | |
| AC-15 | 230 V 4A |
| DC-13 | 24 V 2A |
| Tensão de comutação | min. 10 V |
| Corrente de comutação | |
| (Com 24 V) | min. 12 mA |
Valores mecânicos e ambiente
| Tipo de conexão | Terminal roscado |
| Quantidade de contatos de monitoração | max. 4 4 (4 sentidos x 1 elemento de comutação) |
| Sentidos de acionamento | max. 4 São possíveis no máx. 3 posições (0-1-2) dependendo do tipo por sentido |
| Temperatura de armazenamento | -25 ... 70 °C |
| Vida mecânica | 1 x 10⁶ |
| Corte para montagem | Ø 52 mm |
| Princípio de troca | Conversor C IEC 947-5-1 (Chave de ação rápida, forma construtiva ES556) |
| Classe de proteção | |
| lado frontal com fole | IP65 (Versão W) |
| Temperatura ambiente | -5 ... 65 °C |
| Material | |
| Fole de elastômero preto (Braço PAK) | |
| Contato | Liga de prata |
| Alavanca de comutação em aço galvanizado | |
| Carcaça de termoplástico/alumínio |
Diversos
| Número P | |
| P163 | Empresa Lamprecht Maschinenbau (Alavanca de comutação 20 mm manípulo esférico, curto Ø32) |
| Recurso adicional | Fole W para a instalação |
