C-M08F04-04X034PU10,0-ES-175350 (주문 번호 175350)

플러그 커넥터 M8가 포함된 연결 케이블, 4-핀, 10 m

  • M8 암플러그, 4-핀
  • 직선형 플러그 커넥터
  • PUR 케이블
  • 케이블 길이 10 m
  • 플라잉 리드 장착
C-M08F04-04X034PU10,0-ES-175350 (주문 번호 175350)

설명

ATEX 제품 연결용 케이블

폭발 가능성이 있는 영역에서 스파크가 발생하는 것을 방지하려면 사용하는 연결 케이블의 허용 간격과 연면 거리를 준수하는 것이 중요합니다. 플러그 커넥터에 필요한 절연은 정격 임펄스 전압 Uimp 을 적용하여 개별적으로 테스트합니다.

치수도
치수도

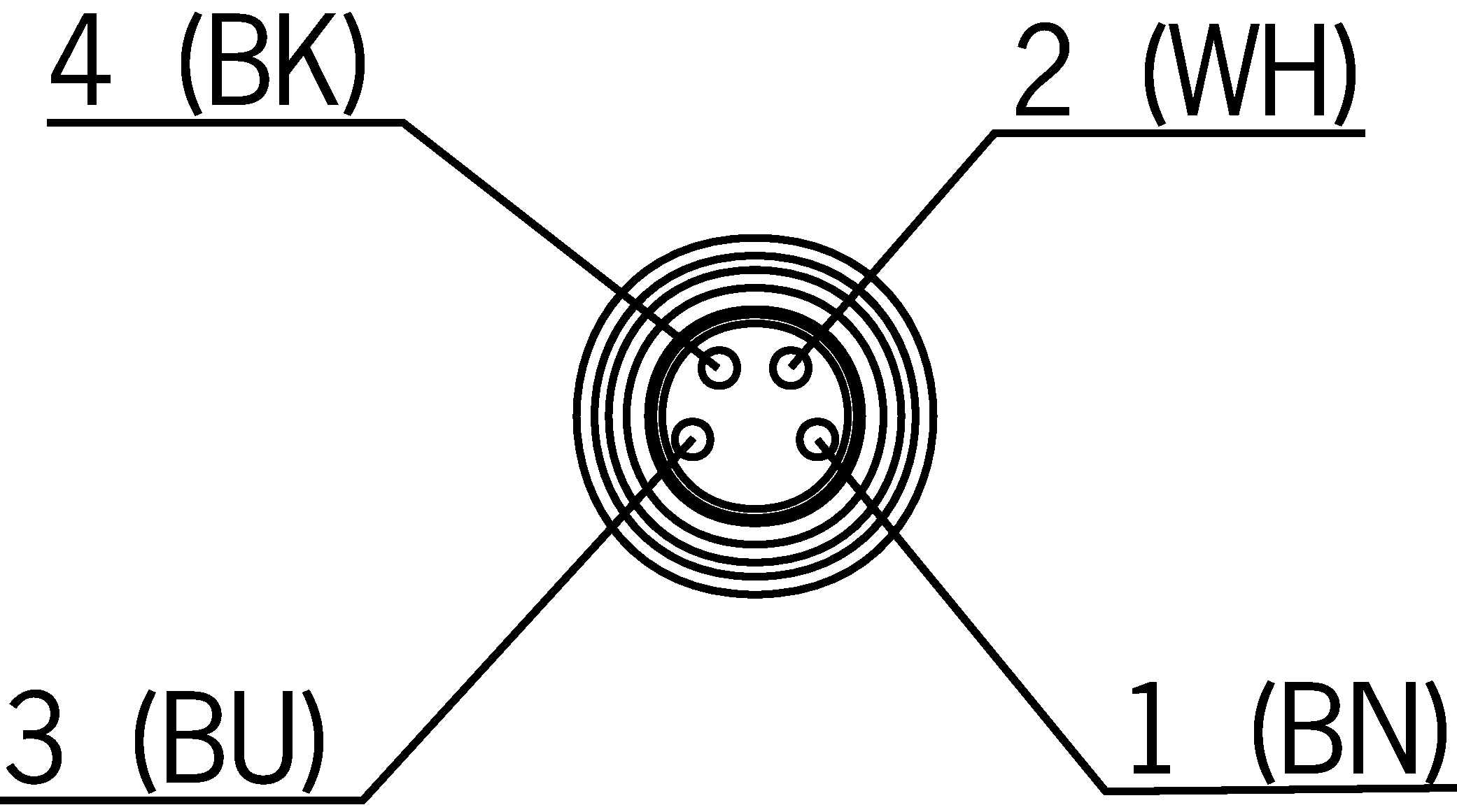

배선도
배선도

치수 도면

치수 도면
1케이블 엔드 슬리브
2PUR 케이블 4개, 0.34²

치수 도면

치수 도면

기술 자료

승인

c_UL_us_E155795_5/1

전기 연결 값

정격 전압 36 V
공칭 전류
30°C에서 4 A
테스트 전압 0.8 kV
연결부 1
EN 60664-1에 따른 오염 등급 3

기계적 가치 및 환경

전도체 단면적 0.34mm²
전도체의 수량 4
조임 토크 0.3 Nm
동적 굴곡 반경 10 x 케이블 직경
정적 굴곡 반경 5 x 케이블 직경
화재 거동 IEC 60332-2, VDE 0482-265-2-2, EN 50265-2-2, FT2에 따른 난연성
무할로겐 예 (IEC 60754-1, VDE 0482-267, EN 50267-2-1에 의거)
보관 온도 -50 ... 80 °C
케이블 타입 직선형
케이블 직경
어림값 4.7 mm
케이블 길이 10 m
외피 색 검은색
드래그 체인 적합성 예
케이블 주변 온도(동적) -25 ... 80 °C
케이블 주변 온도(정적) -50 ... 80 °C
재질
외피 PUR
연결부 2
전도체 종단부 케이블 엔드 슬리브
연결 유형 플라잉 리드
연결부 1
연결 유형 플러그 커넥터 M8x1
연결 유형 암플러그
케이블 출구 직선형
핀의 수량 4
보호 등급 IP67/IP69K (단단히 조인 상태에서)
플러그 로크 스크루 연결부
재질
플러그 하우징 TPU
플러그 로크 CuZn/Ni

다운로드

컴플리트 패키지

단 한번 클릭하여 중요한 모든 문서 다운로드.

내용물:

  • 사용 설명서와 사용 설명서에 대한 보충 사항 또는 요약 설명서
  • 사용 설명서를 보완하는 데이터 시트
  • 적합성 선언
컴플리트 패키지 다운로드 (ZIP, 1,0 MB)

단일 문서

기타 다른 문서

주문 데이터

주문 번호 175350
품목 명칭 C-M08F04-04X034PU10,0-ES-175350
총중량 0,312kg
세관품목분류번호 85444290900
ECLASS 27-06-03-04 Appliance cord (data cable)
