AC-CC-04/05-V2-125548 (주문 번호 125548)

EKS 모듈형 인터페이스 어댑터용 연결 키트, 스프링 단자

  • EKS 인터페이스 어댑터(모듈형)용 플러그인 스프링 단자
  • 1개의 스프링 단자, , 4-핀, 코딩형
  • 1개의 스프링 단자, 5-핀

설명

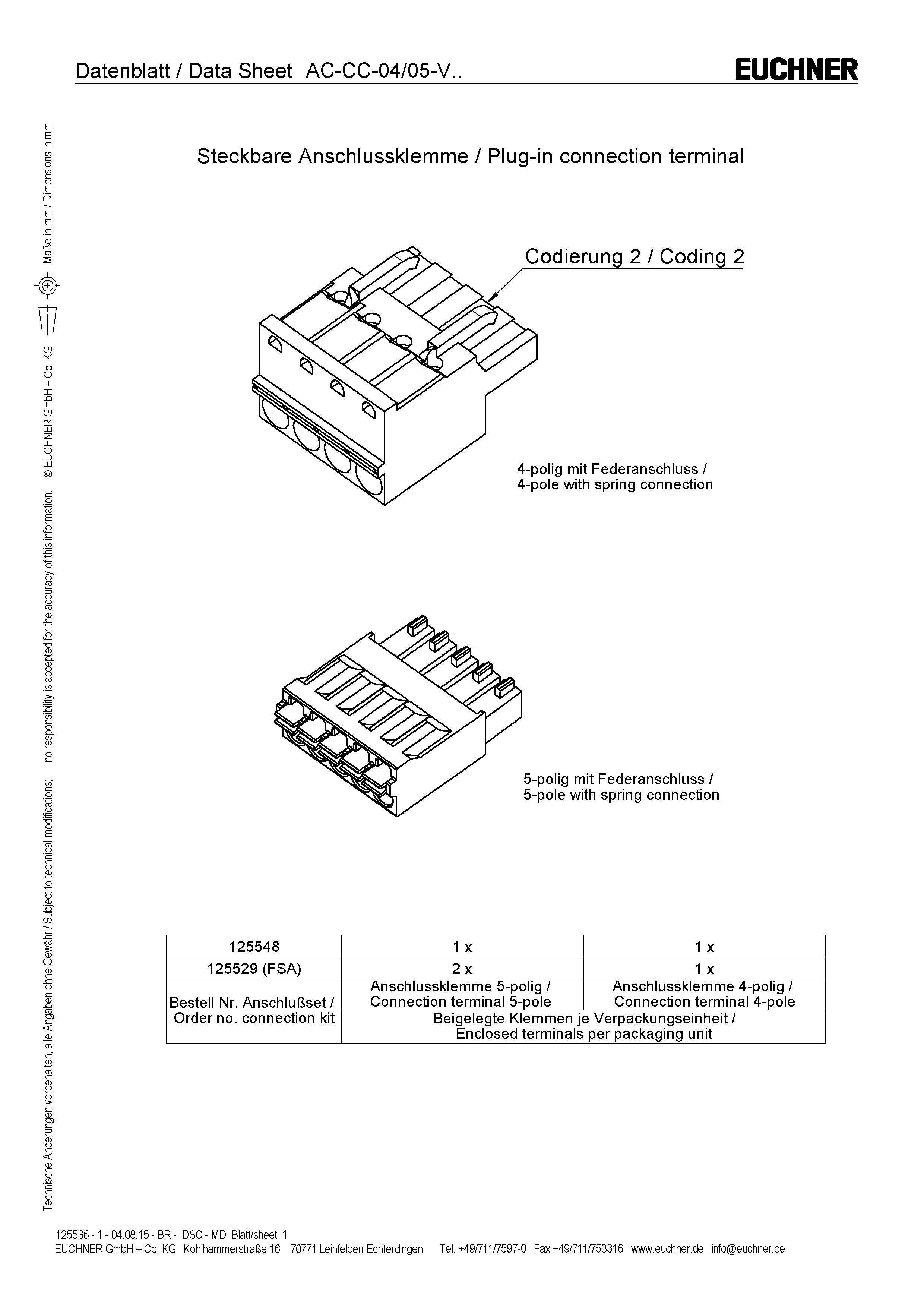

치수도
치수도

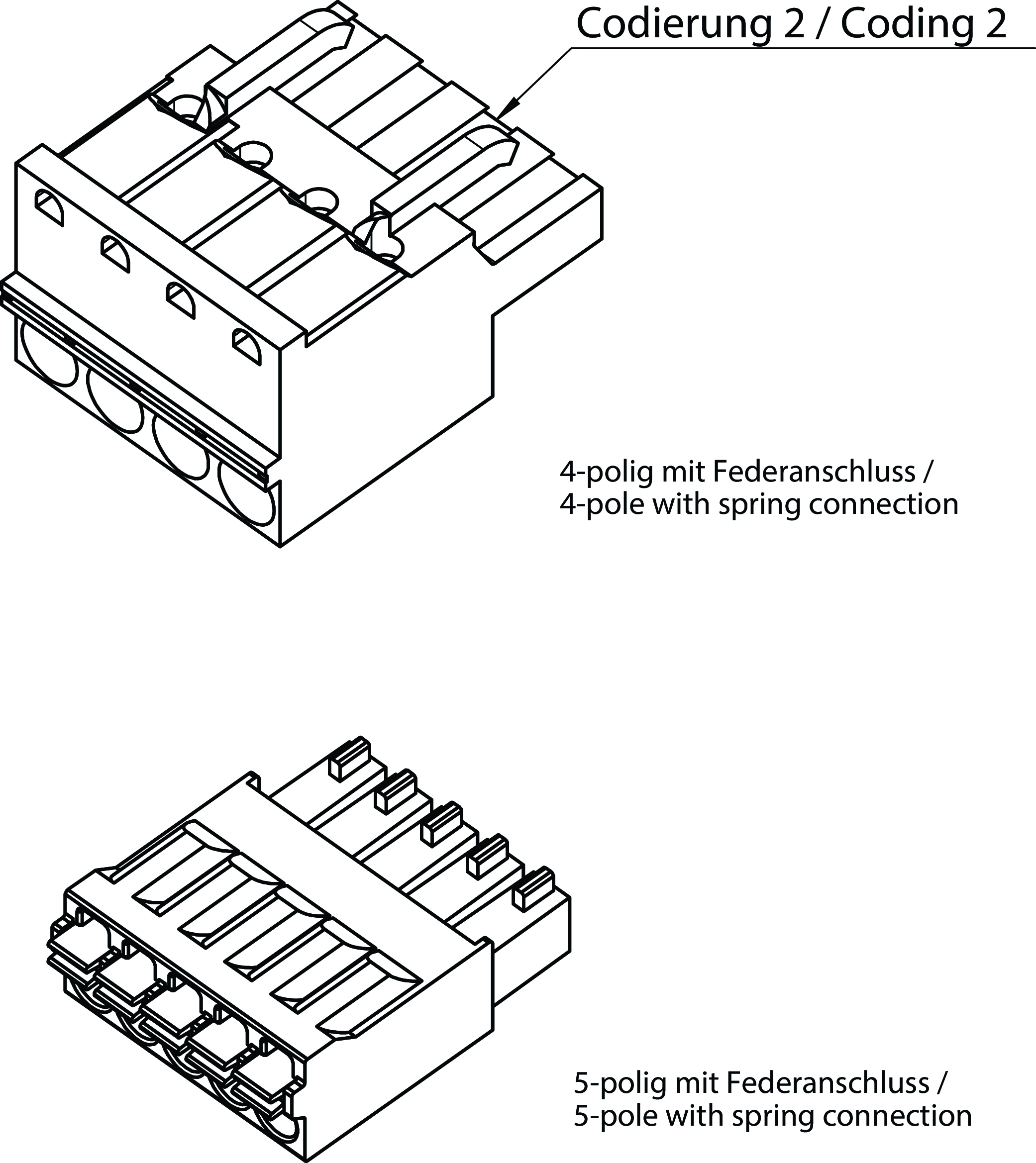

치수 도면

치수 도면

기술 자료

전기 연결 값

연결 단면도
4-핀 스프링 단자 포함 0.2 ... 2.5 mm²
5-핀 스프링 단자 포함 0.2 ... 1.5 mm²

기계적 가치 및 환경

연결 유형 플러그인 스프링 연결 단자, 코딩됨
보관 온도 -25 ... 70 °C

세트에 포함된 구성 요소

포함된 부속품 포장 단위당 한 개의 4-핀 및 한 개의 5-핀 스프링 단자

기타

호환성 EKS-A-AIX-G18

다운로드

컴플리트 패키지

단 한번 클릭하여 중요한 모든 문서 다운로드.

내용물:

  • 사용 설명서와 사용 설명서에 대한 보충 사항 또는 요약 설명서
  • 사용 설명서를 보완하는 데이터 시트
  • 적합성 선언
컴플리트 패키지 다운로드 (ZIP, 0,2 MB)

단일 문서

기타 다른 문서

ePlan 매크로

주문 데이터

주문 번호 125548
품목 명칭 AC-CC-04/05-V2-125548
총중량 0,015kg
세관품목분류번호 85389099990
