N10RQ-M (주문 번호 091252)

롤러 플런저 정밀 단일 리밋 스위치 N10

  • 플런저 재료 스테인리스 스틸
N10RQ-M (주문 번호 091252)

설명

그림과 유사

치수도
치수도
배선도 ES502E
배선도 ES502E

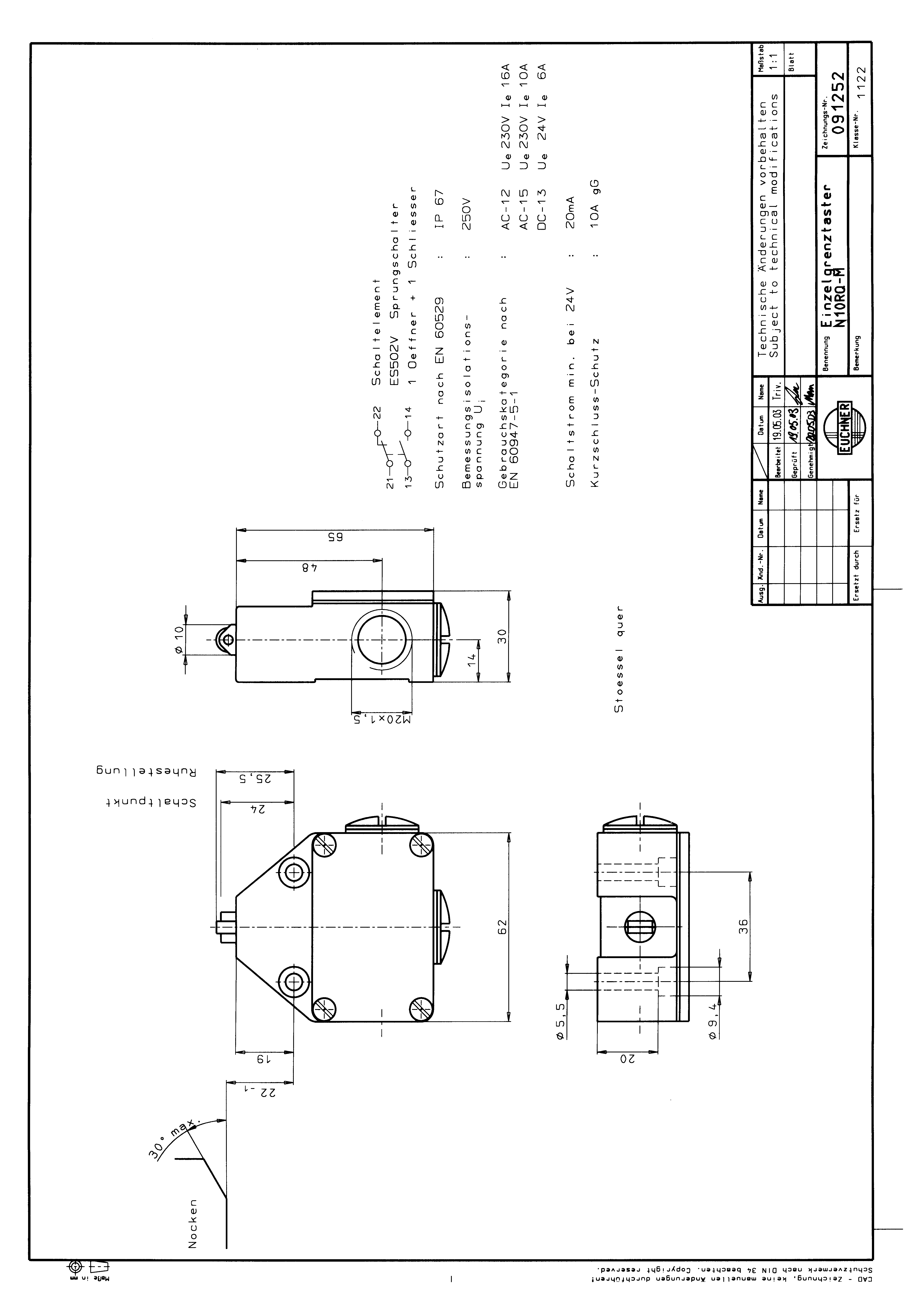

치수 도면

치수 도면

연결 예시

연결 예시

기술 자료

승인

CCC2024010305643587_MultipleLimitSwitch

전기 연결 값

헤징 max. 16 A gG
연결 단면도 0.34 ... 1.5 mm²
정격 절연 전압 Ui 250 V
정격 임펄스 전압 Uimp 2.5 kV
활용 범주
AC-12 16A 230V
AC-15 10A 230V
DC-13 6A 24V
스위칭 전류
최소 DC 24V에서 20 mA
정격 열전류 Ith 10 A

기계적 가치 및 환경

Anfahrgeschwindigkeit 0.01 ... 80 m/min
연결 유형
3번 M20 x 1.5
도어 위치 NC 접점의 수량 1
도어 위치 NO 접점의 수량 1
구동 부재
금속제 슬라이드 베어링 롤러 플런저 (롤러 D = 8mm, 접근 방향 Q(횡방향))
구동력 min. 20 N
설치 방향 임의
보관 온도 -25 ... 80 °C
기계적 수명 30 x 10⁶
전환 원리 스냅 동작 스위칭 접점
보호 등급 IP67
주변 온도 -5 ... 80 °C
재질
접점 은합금, 금 도금
하우징 양극산화로 처리된 다이캐스트 합금

EN ISO 13849-1 및 EN IEC 62061에 따른 특성 값

B10D 20 x 10⁶

다운로드

컴플리트 패키지

단 한번 클릭하여 중요한 모든 문서 다운로드.

내용물:

  • 사용 설명서와 사용 설명서에 대한 보충 사항 또는 요약 설명서
  • 사용 설명서를 보완하는 데이터 시트
  • 적합성 선언
컴플리트 패키지 다운로드 (ZIP, 1,9 MB)

단일 문서

기타 다른 문서

주문 데이터

주문 번호 091252
품목 명칭 N10RQ-M
총중량 0,198kg
세관품목분류번호 85365019000
ECLASS 27-27-06-01 Position switch (Type 1)
