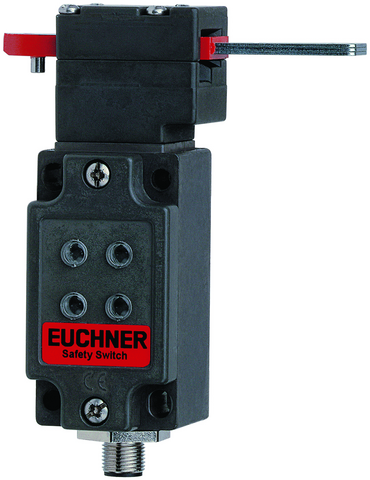

NZ2VZ-538ESEM4AS1 (주문 번호 090742)

안전 스위치 NZ.VZ ASi, 플러그 커넥터 M12

  • 플러그 커넥터 M12, 4-핀
  • 순방향 구동 접점 2개
  • LED 인디케이터
NZ2VZ-538ESEM4AS1 (주문 번호 090742)

설명

접근 방향

수평 방향

90° 단계로 조정할 수 있습니다

AS 인터페이스 입력부

D0, D1

순방향 구동 접점 1

D2, D3

순방향 구동 접점 2

AS-Interface 출력부

D1

LED 적색

D2

LED 녹색

LED 인디케이터

전원 LED는 버스에서의 작동 전압을 가리킵니다.

고장 LED는 AS 인터페이스 버스에서 고장이 감지되었는지를 가리킵니다.

필요하면 비트 D1 및 D2를 통해 제어 시스템에 의해 녹색 및 적색 LED를 제어할 수 있습니다.

액세서리 필요

액추에이터가 포함되지 않았습니다.

치수도
치수도
커넥터 할당
커넥터 할당
전자기계식 안전 스위치 사용 중

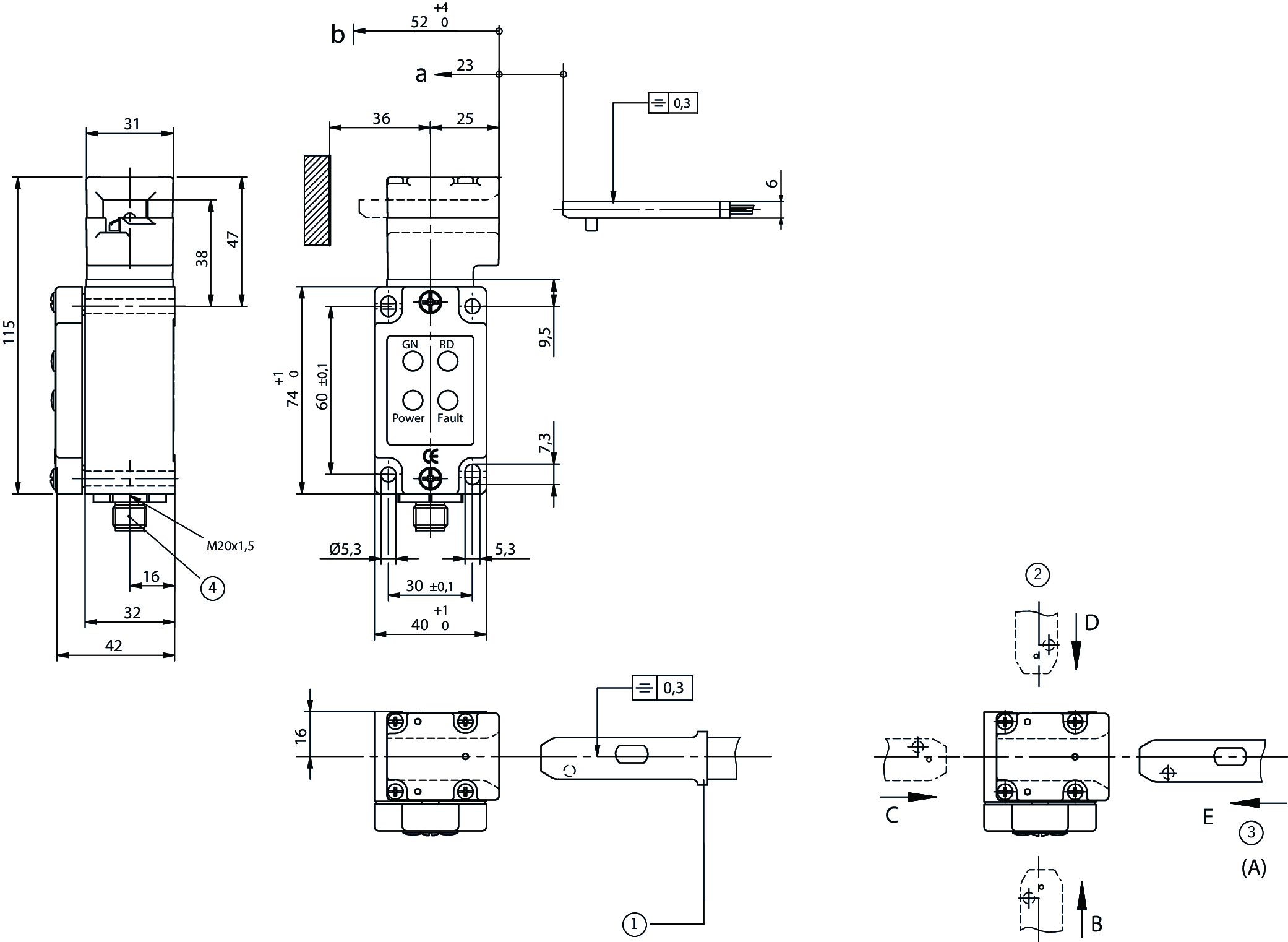

치수 도면

치수 도면
1엔드 스톱으로서 사용하지 마십시오. 오버 트래블을 별도로 제한하십시오.
2구동 방향을 변경할 수 있습니다
3표준
4플러그 코딩 조절할 수 없음. 직선형 플러그 커넥터용으로만 적합.
a작동 없는 트래블: 액추에이터가 가이드 슬롯 내에 있으나, 기능이 트리거링되지 않습니다.
b스위칭 작동 완료됨: 액추에이터가 이 지점에 삽입되어 있어야 스위칭이 안전하게 이루어집니다. 끄기 위해서는 액추에이터가 적어도 지점 a에서 물러나야 합니다.

연결 예시

연결 예시
연결면 보기

기술 자료

승인

DNV-GL_TAA0000172 Rev. 1CCC2024010305643584_SafetySwitch Nc_UL_us_E155795_2/5Asi Interface_56201

전기 연결 값

ASI 작동 전류 max. 45 mA
AS 인터페이스 LED
빨간색 결함
녹색 전원
AS-인터페이스 프로토콜 ASi-3
ASI 데이터 출력 D1 = 적색 LED, D2 = 녹색 LED
ASI 데이터의 D0, D1 = 도어 위치(첫 번째 순방향 구동 접점), D2, D3 = 도어 위치(두 번째 순방향 구동 접점)
AS- 인터페이스 슬레이브 유형 ID-Code: B, EA-Code: 7
ASI 전압 22.5 ... 30 ... 31.6 V

기계적 가치 및 환경

Anfahrgeschwindigkeit max. 20 m/min
접근 방향
좌측 구동 헤드 A
연결 유형
1번 플러그 커넥터 M12 (4-핀)
도어 위치 순방향 구동 접점의 수량
AS-i Safety at Work에 의거
인출력 35 N
구동 주파수 max. 1200 1/h
구동력 35 N
설치 방향 임의
삽입 깊이 52 mm
보관 온도 -25 ... 70 °C
기계적 수명 2 x 10⁶
유지력 8 N
전환 원리 느린 동작 스위칭 접점
보호 등급 IP67
주변 온도 -20 ... 55 °C
재질
하우징 양극산화로 처리된 다이캐스트 합금
접점 은합금, 금 도금

EN ISO 13849-1 및 EN IEC 62061에 따른 특성 값

B10D임무 시간
가드 위치의 모니터링4.5x10620 y
중요! DC-13 100 mA/24V에서 유효한 값


액추에이터 ACTUATOR-Z-G와 결합하여

오버트래블 4 mm

액추에이터 ACTUATOR-Z-GN과 결합하여

오버트래블 16 mm

부속품

다운로드

컴플리트 패키지

단 한번 클릭하여 중요한 모든 문서 다운로드.

내용물:

  • 사용 설명서와 사용 설명서에 대한 보충 사항 또는 요약 설명서
  • 사용 설명서를 보완하는 데이터 시트
  • 적합성 선언
컴플리트 패키지 다운로드 (ZIP, 2,2 MB)

단일 문서

기타 다른 문서

ePlan 매크로

주문 데이터

주문 번호 090742
품목 명칭 NZ2VZ-538ESEM4AS1
총중량 0,36kg
세관품목분류번호 85365019000
ECLASS 11.0 27-27-26-02 Safety switch with separate actuator (Type 2)
