홈제품인에이블링 스위치ZSM, 수많은 제어 기능 탑재ZSM2204-117128

ZSM2204-117128 (주문 번호 117128)

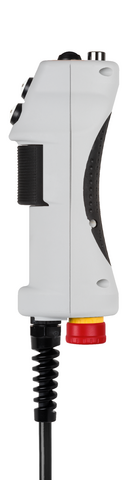

ZSM, 누름버튼 및 -, 누름버튼, 비상 정지, LED 표시등, 진동 신호, 노출된 전선 끝단

  • 버튼 및 -
  • 푸시버튼, 검은색
  • 비상 스톱
  • 2색 LED 표시등 (녹색 및 빨간색)
  • 진동 신호
  • 직선 연결 케이블, 10 m
  • 플라잉 리드
ZSM2204-117128 (주문 번호 117128)

설명

3 단계 기능

인에이블링 기능은 두 번째 단계(중앙 위치, 구동 지점)에서만 작동합니다. 푸시버튼에서 손을 떼거나 계속 더 누르면(비상 기능), 인에이블링 기능이 제거됩니다(배선에 따라 다름, 기능 순서 참조).

푸시버튼

이 버튼들을 사용하면 조종 레버에서 바로 추가 기능을 실행할 수 있습니다.

비상 스톱

스위치 하우징에 장착된 2채널 비상 정지 스위치(빨간색, 당김 및 회전 방식 잠금 해제)로, 다양한 배선 방식에 대응합니다.

하단에 위치, 추락하는 경우 꺽임 방지 스트레인 릴리프에 의해 보호됨.

LED 인디케이터

2색(녹색 및 빨간색) LED 표시등은 승인 버튼에서 직접 시각적 피드백을 제공하는 역할을 합니다.

진동 신호

진동 신호는 권한 위치의 촉감적 피드백에 사용됩니다.

치수도
치수도
스위칭 기능
스위칭 기능

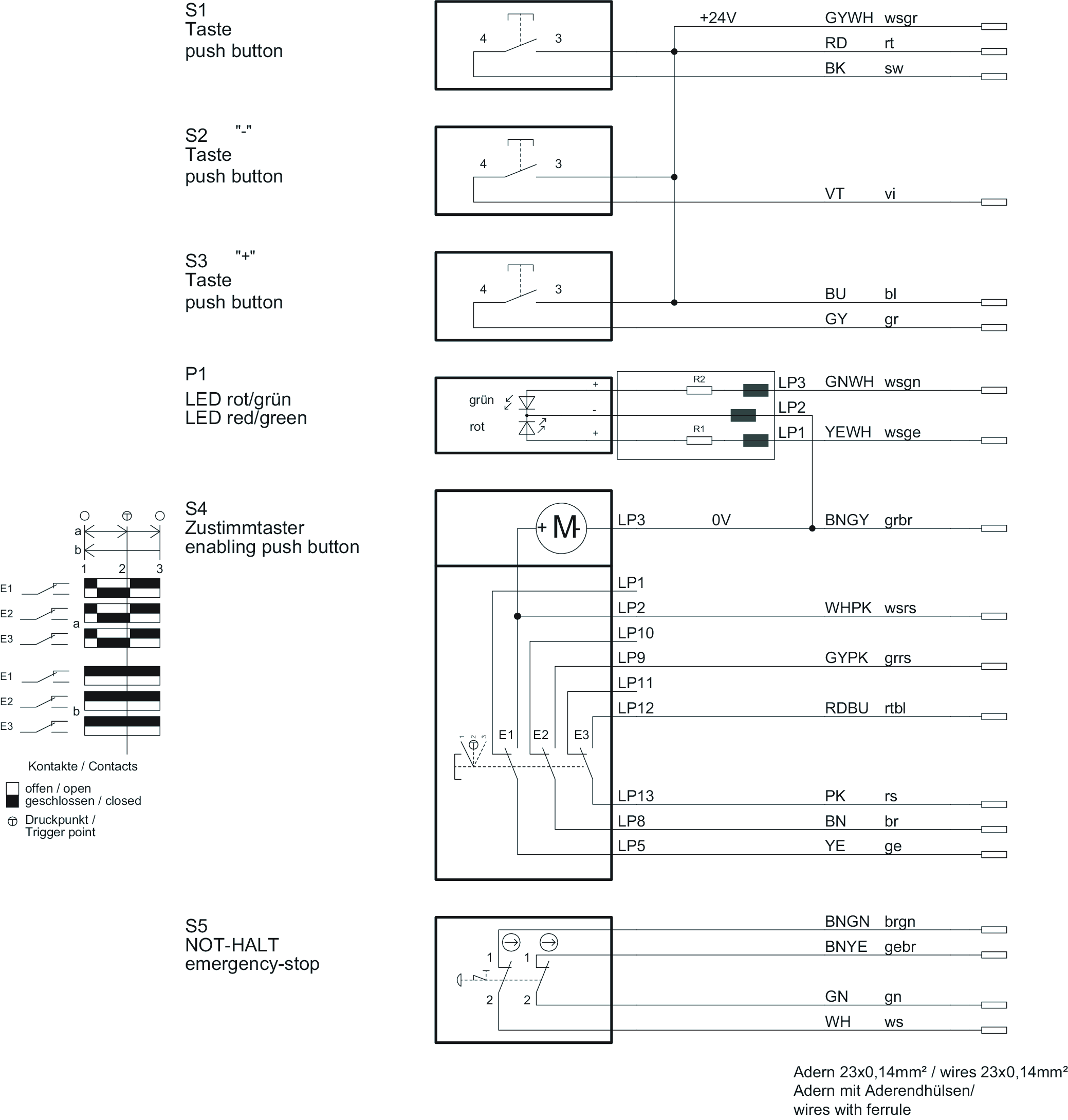

배선도
배선도

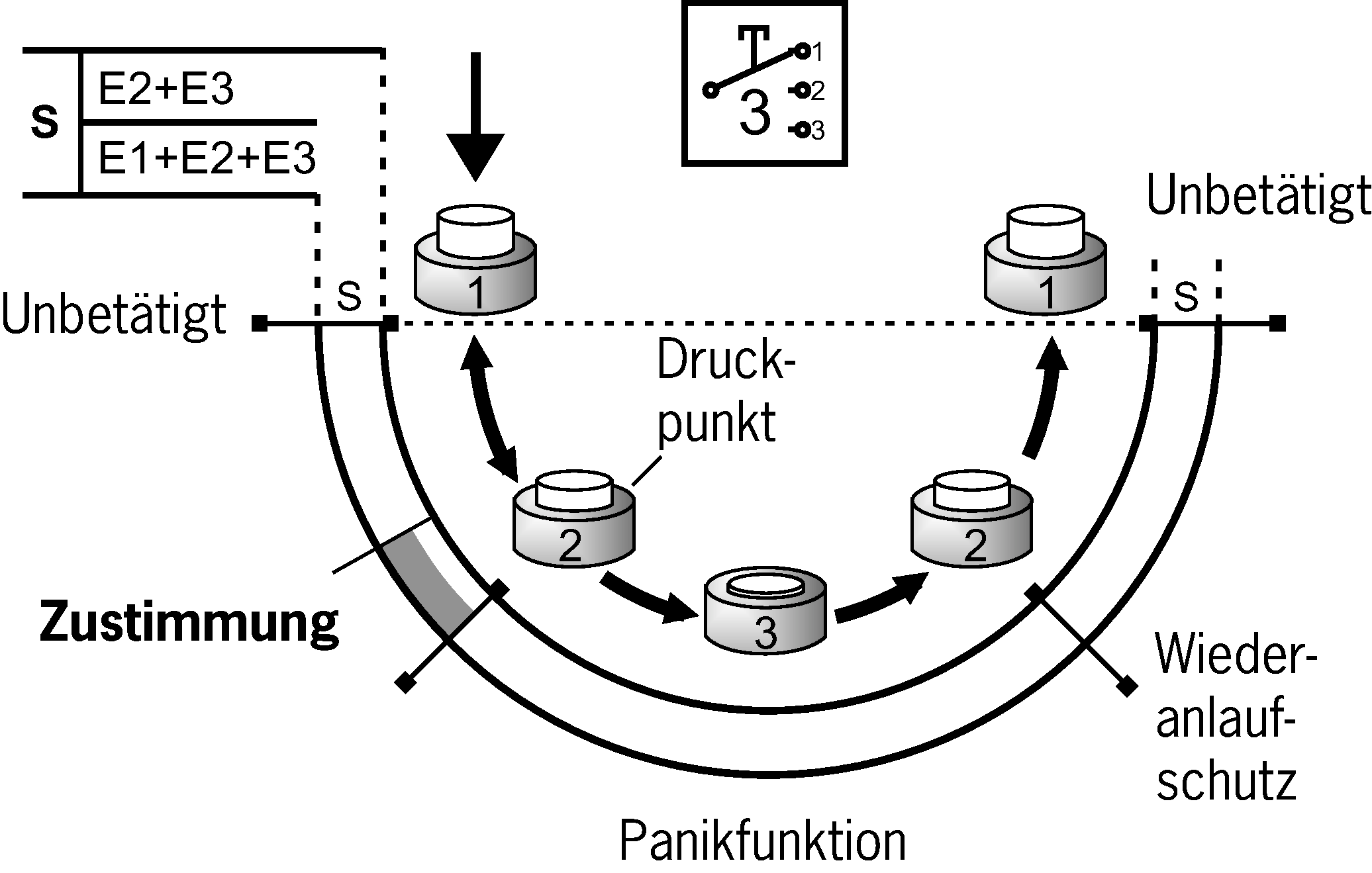

기능 순서
기능 순서

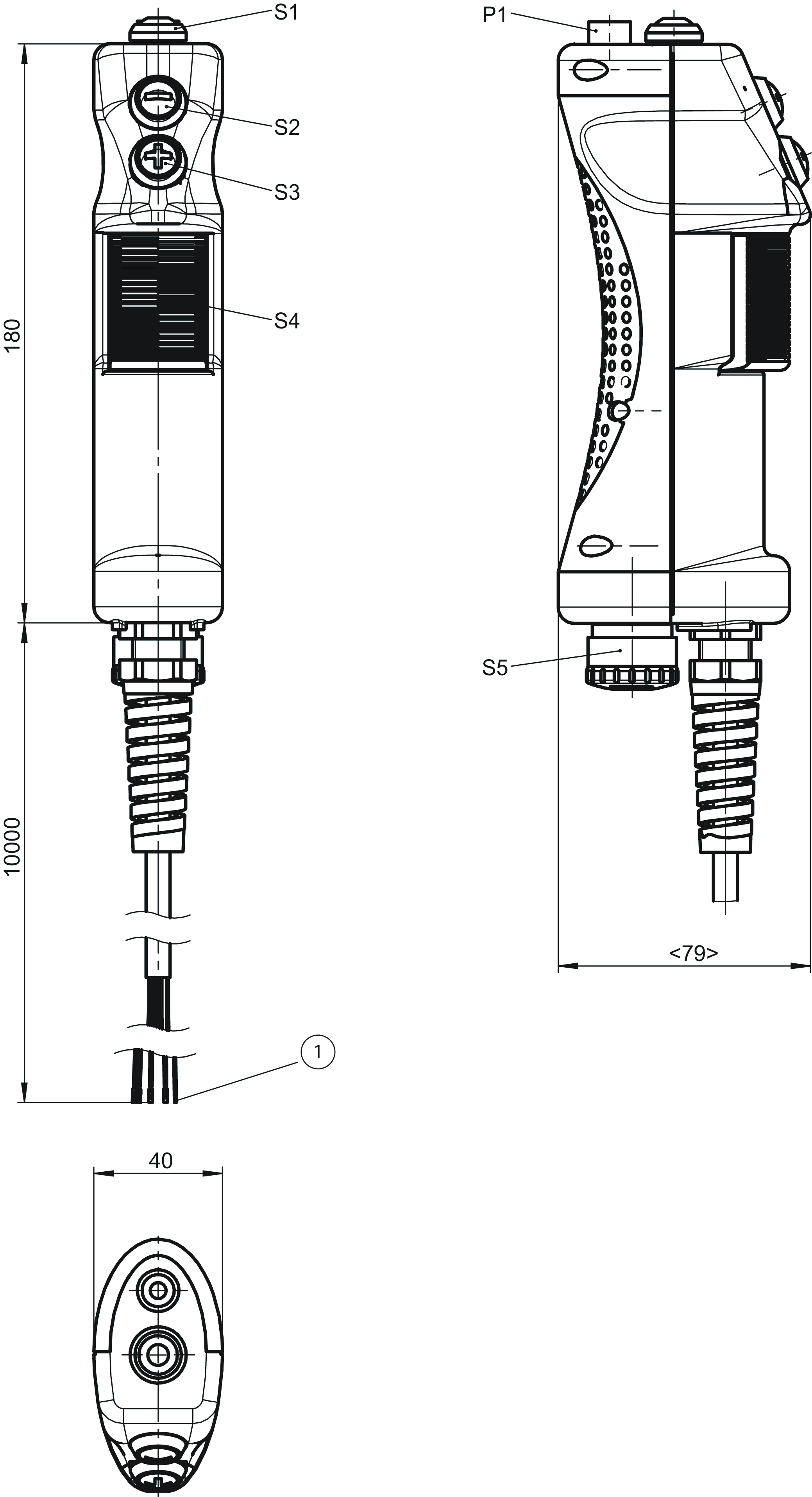

치수 도면

치수 도면
1케이블 엔드 슬리브

연결 예시

연결 예시

연결 예시

연결 예시

연결 예시

연결 예시

기술 자료

승인

DGUV_ET 25046_ET 25047c_UL_us_E206093_4/1

작동 및 디스플레이 요소

위치색기타비고 슬라이드인 라벨스위칭 부재버전슬라이드인 라벨번호Designation1LED
진동 모터1
검은색푸시버튼1
+ 버튼1
비상정지 장치1
적색/녹색 LED1
- 버튼1

전기 연결 값

헤징 max. 2 A gG
연결 케이블 23x0.14 mm² (차폐됨)
정격 조건부 단락 전류 100 A
정격 절연 전압 Ui 50 V
정격 임펄스 전압 Uimp 0.5 kV
활용 범주
DC-13 30V 0.1A (인에이블링 스위치용, 주의: 유도 부하의 경우 환류 다이오드를 사용하여 출력부를 보호해야 합니다.)
DC-13 24V 0.01A (추가 인디케이터용)
DC-13 24V 0.3A (추가적인 제어를 위해)
스위칭 특성 3 단계 인에이블링 스위치
오염 등급(외부, EN 60947-1에 의거) 3

기계적 가치 및 환경

연결 유형 플라잉 리드
전환 접점의 수량 3 (블록 다이어그램에 따른 연결)
보관 온도 -25 ... 70 °C
케이블 길이
직선형 10 m
기계적 수명 1 x 10⁶
전환 원리 스냅 동작 접점 부재
보호 등급 IP54
주변 온도 -5 ... 60 °C
재질 PA, CR, TPE (낮은 PAH)

EN ISO 13849-1 및 EN IEC 62061에 따른 특성 값

B10D임무 시간
비상 스톱0.1x10620 y
인에이블링 스위치0.1x10620 y


기타

다음에 따라 60947-5-8

다운로드

컴플리트 패키지

단 한번 클릭하여 중요한 모든 문서 다운로드.

내용물:

  • 사용 설명서와 사용 설명서에 대한 보충 사항 또는 요약 설명서
  • 사용 설명서를 보완하는 데이터 시트
  • 적합성 선언
컴플리트 패키지 다운로드 (ZIP, 1,7 MB)

단일 문서

기타 다른 문서

ePlan 매크로

주문 데이터

주문 번호 117128
품목 명칭 ZSM2204-117128
총중량 1,466kg
세관품목분류번호 85371098
ECLASS 11.0 27-37-12-38 Agreement switch
