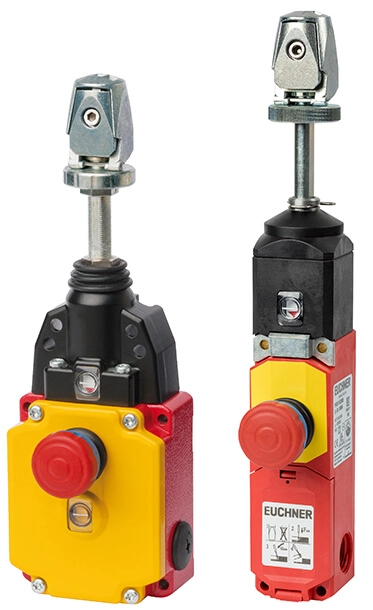

로프 풀 스위치 RPS

풀 와이어 스위치의 작업

풀 와이어 스위치는 비상 정지 푸시버튼이 있는 스위치와 달리 전선 전체 길이에 걸쳐 작동할 수 있고 스위치에서 바로 닿는 작은 영역에 국한되지 않기 때문에 트리핑 범위가 훨씬 더 넓습니다. 풀 와이어 스위치는 넓은 위험 구역을 보호해야 하는 모든 곳에서 사용됩니다.
풀 와이어 스위치의 장점은 위험 발생 시 작업 영역의 어느 지점에서든 개별 비상 정지 장치를 짧은 간격으로 설치할 필요 없이 플랜트 또는 기계 영역을 즉시 차단할 수 있다는 것입니다.

풀 와이어 스위치의 기능 및 기술

EN 60947-5-5 - 6(E-STOP 푸시버튼 및 풀 와이어 스위치에 대한 요구 사항)은 풀 와이어 스위치의 기능에 대한 정확한 사양을 정의합니다. 예를 들어, 래칭 장치(E-STOP 스위치)는 키를 돌리거나 푸시버튼을 지정된 방향으로 돌리거나 당기는 동작을 통해 리셋해야 합니다. 풀 와이어 스위치는 일반적으로 플라스틱으로 코팅된 강철 케이블을 당겨서 작동합니다.

또한 EUCHNER의 풀 와이어 스위치에는 동일한 기능을 수행하는 비상 정지 래칭 스위치가 하우징에 장착되어 있습니다. 이 스위치가 작동하면 안전 접점이 작동하고 정지 신호가 발생하여 기계가 즉시 꺼집니다. 마찬가지로 로프가 끊어지거나 풀리면 비상 정지 신호가 트리거되어야 합니다. 이는 안전 장치의 결함을 즉시 인식하고 안전 기능을 항상 보장한다는 것을 의미합니다.
이 기능을 위해 로프 풀 스위치에는 중앙 위치와 두 개의 스위치 오프 위치가 있습니다. 기계가 정상적으로 작동하는 동안 스위치는 중앙 위치에 있습니다. 로프가 당겨지거나 끊어지면 스위치가 스위치 오프 위치 중 하나로 전환되고 기계가 정지합니다. EUCHNER의 풀 와이어 스위치에는 와이어의 위치를 표시하는 보기 창도 장착되어 있습니다.

어태치먼트 및 로프 고정

부착물

EN ISO 13850에 따르면 비상 정지 장치는 위험에 처한 사람이 쉽게 접근하고 안전하게 조작할 수 있는 위치에 설치해야 합니다. 와이어 로프를 사용하는 경우 - 풀 와이어 스위치와 마찬가지로 - 마커 플래그를 사용하여 가시성을 향상시킬 수 있습니다.

케이블 풀 시스템의 적절하고 안전에 부합하는 설계를 보장하려면 카운터 베어링에 케이블 풀 스프링을 제공해야 합니다. 이렇게 하면 케이블을 따라 어느 지점에서나 방향에 구애받지 않고 릴리스할 수 있습니다.

로프 고정

EUCHNER는 풀 와이어 스위치 설치를 위한 다양한 액세서리를 제공합니다. 풀 로프는 RPS와 카운터 스프링 사이에 장력을 가하고 아이볼트를 사용하여 지지합니다. 지지 지점은 몇 미터 이내의 일정한 간격으로 설정됩니다.

스틸 케이블의 방향 변경은 블록 시브를 사용하여 실현할 수 있습니다. 최대 90°까지 방향을 변경할 수 있습니다. 블록 시브의 장점은 강철 케이블과 반전 지점 사이의 마찰력이 최소화된다는 것입니다.

RPS..SC 버전에는 로프를 빠르게 설치할 수 있는 퀵 릴리스 헤드가 장착되어 있습니다. 또한 퀵 릴리스 헤드에서 로프 장력을 직접 재조정할 수 있습니다.

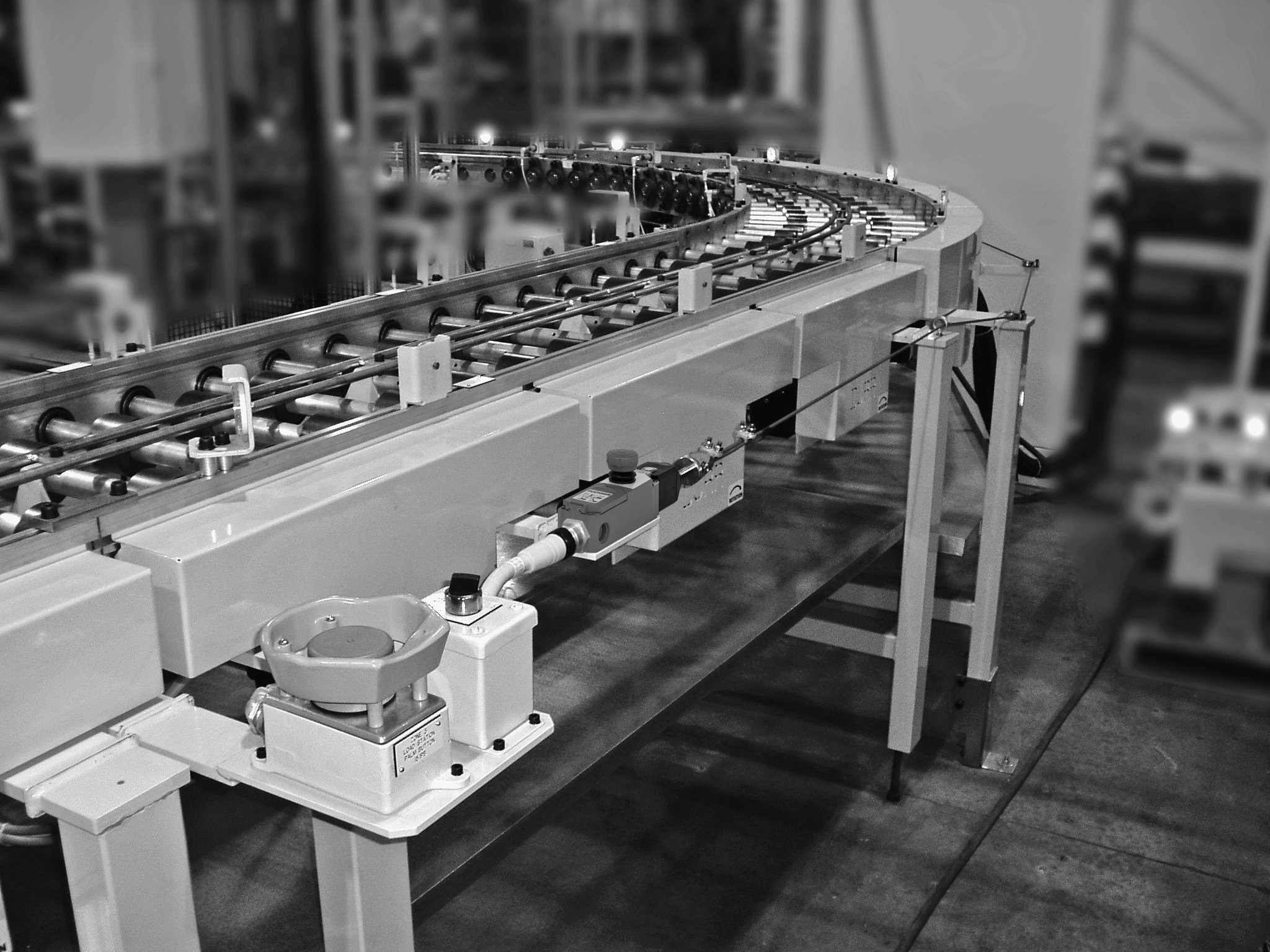

장착된 RPS 시스템:

로프 길이 및 온도 의존성

풀 와이어 스위치를 사용하는 애플리케이션에서는 온도와 관련된 와이어 연장 또는 수축으로 인한 의도치 않은 트립을 방지하기 위해 전체 시스템의 온도 의존성을 고려해야 합니다. 이를 위해 가능한 케이블 길이를 결정하고 트리거 포인트를 정기적으로 재조정합니다.

다음 다이어그램은 로프 길이와 온도 변동 사이의 관계를 보여줍니다. 이상적으로는 20°C의 주변 온도에서 설치하는 것이 좋습니다.
