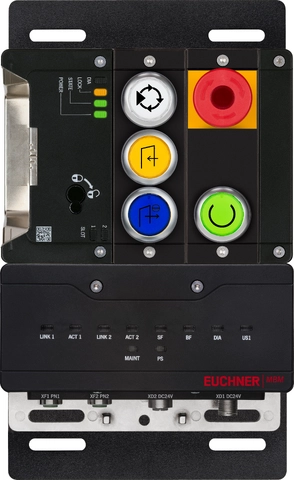

MGB2-L2B-PN-U-S2-GA-L-177908 (注文番号 177908)

評価セット MGB2-L2...-PN（非常停止、押しボタン4個、動作電流方式、ドア開き方向：左）

  • ガードロック・モニタリング付きガードロック
  • ISO 13850 準拠照光式非常停止
  • 記号付き照光式押しボタン 4 個
  • プラグコネクター M12 による接続、D コード
  • 内蔵スイッチ
  • 調節可能なドア・ヒンジ、工場設定は左
  • ユニコード
MGB2-L2B-PN-U-S2-GA-L-177908 (注文番号 177908)

説明

ガードロックの種類

MGB2-L2...

ソレノイド力によるガードロックです。ガードロック ソレノイドに電圧を加えてガードロックを作動。(開回路電流方式)

PROFINET 接続

プラグコネクター M12、D コード (M12 プラグ、L コード、および M12 プラグ、D コード)、IEC 61076-2-101 準拠

内蔵 IRT スイッチ

内蔵 IRT スイッチによるリニア トポロジーのネットワーク構造 (MRP 対応)。

寸法図
寸法図
寸法図
寸法図

寸法図

寸法図

寸法図

寸法図

技術データ

認証取得状況

c_UL_us_E155795_3/9

AM-P-LB-156682 (注文するいいえ。 156682)

AM-P-LB-156682 (注文するいいえ。 156682)

機械的価値と環境

保管温度 -30 ... 70 °C
素材 スチール、粉末塗装

その他

カラー 黒
互換性 デバイス MGB2-L および MBM 用
追加機能 モジュールを取付プレートに固定するための取付具が付属

バス・モジュール MBM-PN-S2-MLI-3B-169766 (注文するいいえ。 169766)

バス・モジュール MBM-PN-S2-MLI-3B-169766 (注文するいいえ。 169766)

電気的接続値

接続ケーブル
MLI 5 ピン、M12x1
定格絶縁電圧 Ui 75 V
定格インパルス電圧 Uimp 0.5 kV
EMC の保護要件 EMC 指令 2014/30/EU
接続ブロックにおける最大フィードイン電流
XD1, XD2 max. 12000 mA (温度 <40 °C で、電流消費量最大 16 A が可能)
安全性の分類 III
消費電流
モジュール/サブモジュールすべてを含むバス・モジュールが接続済み max. 3200 mA (温度 <40 °C で、電流消費量最大 4 A が可能)
バス・モジュール max. 200 mA
汚染度 (外部、EN 60947-1 準拠) 3
電源 XD1、XD2
ヘッジ
外部 min. 1 A スロー・ブロー
動作電圧DC
L1 24 V DC -15% ... +20% ((逆極性保護、制御、残留リップル < 5%、PELV))
補助電圧 DC
L2 24 V DC -15% ... +20% (補助電圧は MGB システムには不要です)

機械的価値と環境

接続形態
IEC 61076-2-101 準拠、Profinet I/O ケーブル、最低カテゴリー 5e M12、D コード、シールド (XF1 (ケーブルの正しい選択に関する PNO 支援の文書: PROFINET 'Cabling and Interconnection Technology'))
M12、L コード、電力 (XD1 (ケーブルの正しい選択に関する PNO 支援の文書: PROFINET 'Cabling and Interconnection Technology'))
M12、L コード、電力 (XD2 (ケーブルの正しい選択に関する PNO 支援の文書: PROFINET 'Cabling and Interconnection Technology'))
IEC 61076-2-101 準拠、Profinet I/O ケーブル、最低カテゴリー 5e M12、D コード、シールド (XF2 (ケーブルの正しい選択に関する PNO 支援の文書: PROFINET 'Cabling and Interconnection Technology'))
取り付け向き すべて
保管温度 -25 ... 70 °C
耐衝撃性および耐振動性 EN IEC 60947-5-3 準拠
保護等級 IP65 (接続ケーブルとサブモジュールが正しく取り付けられた場合の閉状態。)
周囲温度
UB = 24V DC で -25 ... 55 °C
素材
ハウジング ガラス繊維強化プラスチック、ダイキャスト亜鉛、ニッケルメッキ
ML1C / ML2C
接続形態 ネジ式端子
接続形態 オス・プラグ
タイプ仕様 M12 EN 61076-2-101 / A コード
ピン数 5
挿入サイクル 100
ML1D
接続形態 コネクタ (ロックされていない)
接続形態 オス・プラグ
ピン数 5
挿入サイクル 100

EN ISO 13849-1およびEN IEC 62061に準拠した特性値。

せいぞうせきにん最大SILピーエフエイチDカテゴリー耐用時間
安全信号の評価PL e35.38x10-9420 y


インターフェース

バス データ プロトコル Profinet (IEC 61158 タイプ 10)
安全データ プロトコル Profisafe (IEC 61784-3-3)
日付インターフェース Ethernet

機械的価値と環境

取り付け向き ドア・ヒンジ DIN 左側

コンポーネント

AM-P-LB-156682
156682
AM-P-LB-156682
モジュール MGB2-L/I... および MBM... 用取付プレート
  • MGB2-L、MBM モジュール用
  • 簡単で迅速な取り付け
  • 迅速なモジュール交換
  • スチール、粉末塗装
  • 左右のヒンジドアに適合
  • ネジ セットを含む
MBM-PN-S2-MLI-3B-169766
169766
MBM-PN-S2-MLI-3B-169766
バス モジュール MBM-PN...(M12 接続、D コード、L コード 5 ピン)
  • MGB2 または MCM モジュールとの接続用
  • PROFIsafe を伴う PROFINET への接続
  • プラグコネクター M12 (D コード) および M12 (L コード) による接続 (5 ピン)
  • 遠隔または直接取り付け
  • 内蔵スイッチ
  • 全モジュラー機器と互換性あり

アクセサリー

ダウンロード

一式

ワンクリックですべての重要文書をダウンロードできます。

コンテンツ：

  • 操作説明書、およびその補足文書もしくは簡略説明書
  • 操作説明書の補足データシート
  • 適合宣言書
一式をダウンロード (ZIP, 43,2 MB)

単一文書

その他の文書

発注データ

注文番号 177908
品目指定 MGB2-L2B-PN-U-S2-GA-L-177908
総重量 3,75kg
関税番号 85371098
ECLASS 11.0 27-27-24-05 Safety-related transponder switch with guardlocking
