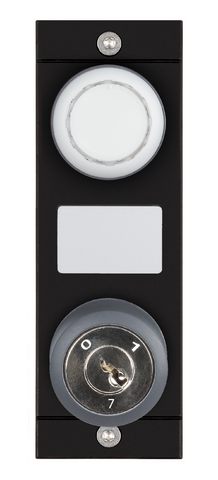

MSM-1-P-CA-LQV-C6-157721 (注文番号 157721)

サブモジュール MSM-1-P...(白色シグナル インジケーター、スライドイン ラベル、回転式キー操作スイッチ)

  • モジュール MGB2 および MCM 用の拡張機能
  • 接続タイプ: P
  • 白色シグナル インジケーター
  • スライドイン ラベル用の開口部 1 個
  • V 字形回転式キー操作スイッチ、1 x 90°、1 個、E7 クローズ付き
  • レンズ・セットを含む (1 x 白、1 x ラベル付き白)
  • 1 枚のスラインドイン・ラベル付き
MSM-1-P-CA-LQV-C6-157721 (注文番号 157721)

説明

重要:

回転式キー操作スイッチにキーは付属していません。EUCHNER 経由でキーを注文することはできません。

寸法図
寸法図
寸法図
寸法図
MGB2 Classic への接続の配線図
MGB2 Classic への接続の配線図
MGB2 Modular: 概要
MGB2 Classic
マルチファンクション ドア ロック システム

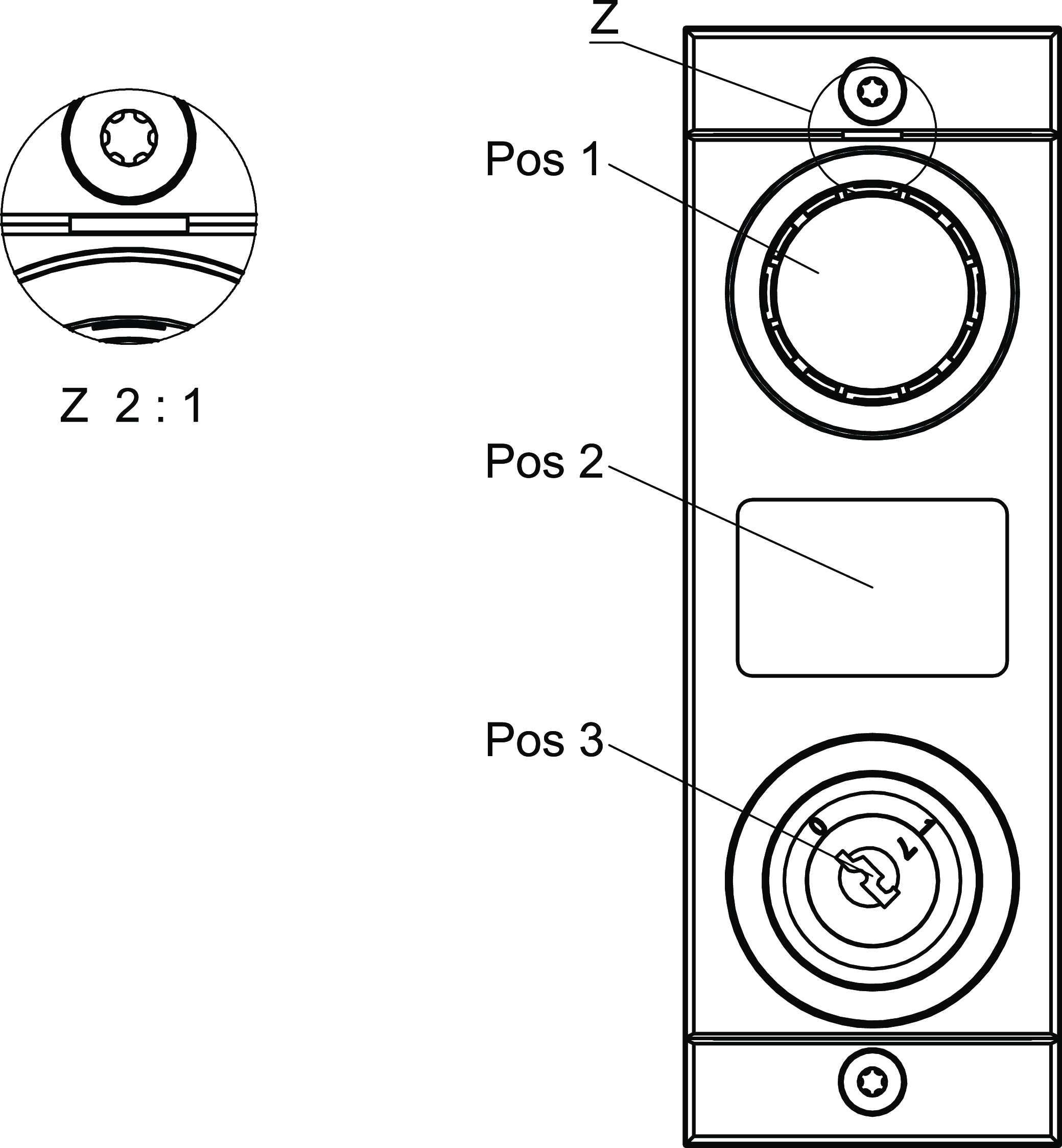

寸法図

寸法図
Pos 1白色シグナル インジケーター
Pos 2スライドイン ラベル
Pos 3V 字形回転式キー操作スイッチ 1 x 90 °
Z項目 1 の方向をマーク

寸法図

寸法図

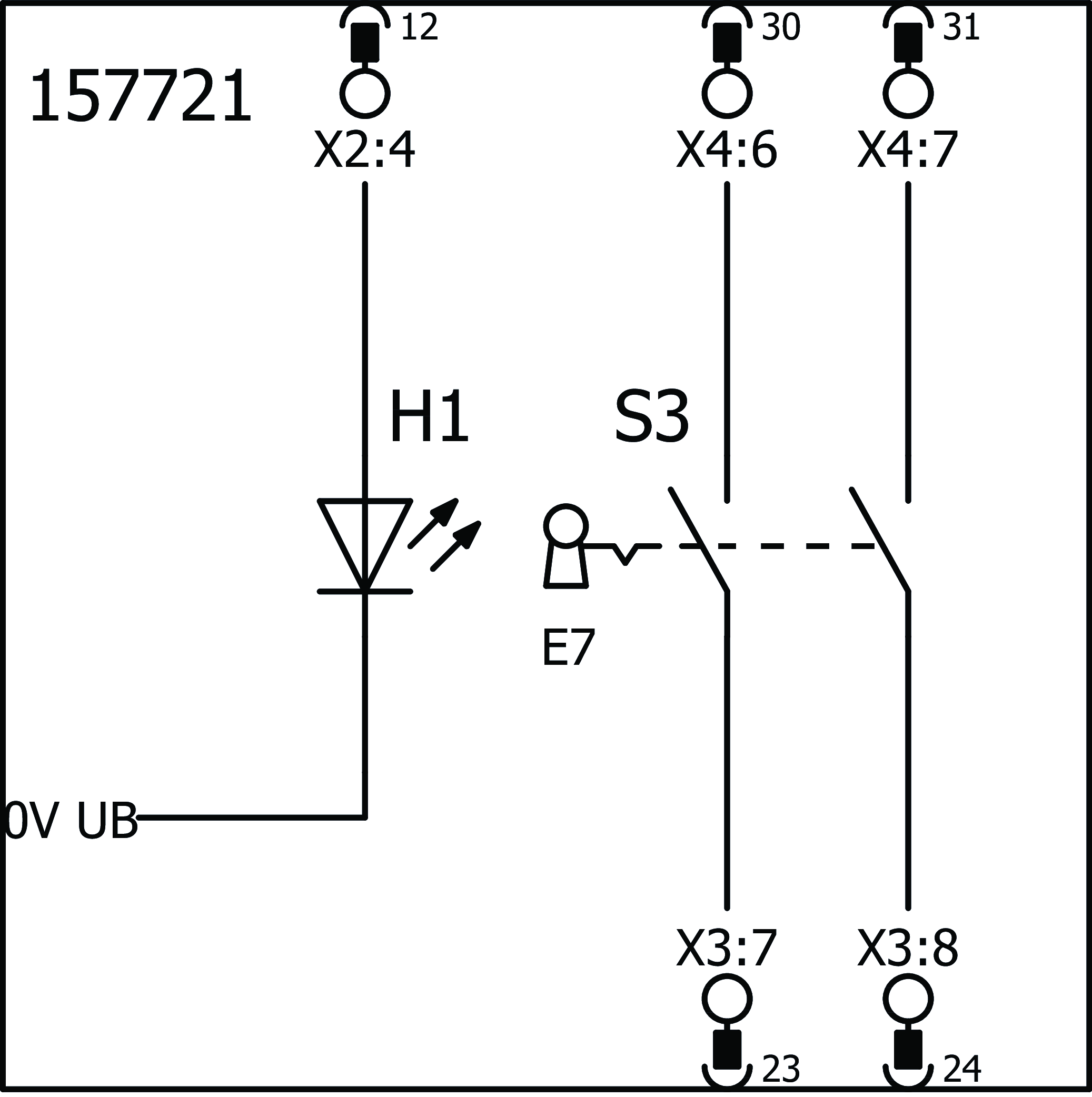

接続例

接続例

技術データ

操作・表示素子

ポジションカラー予備スライドイン ラベルスイッチ素子注意スライドイン ラベルバージョン番号Designation1LED
1シグナル インジケーター
217.5x27 mmスライドイン ラベル用の位置
3E72NOキースイッチ（テストパルス監視）

電気的接続値

消費電流 max. 12 mA
コントロールとインジケーター
遮断容量 max. 0.25 W
スイッチング電圧 24 V
スイッチング電流 5 ... 10 mA
LED 電源 24 V DC

機械的価値と環境

取り付け向き すべて
保管温度 -25 ... 70 °C
耐衝撃性および耐振動性 EN IEC 60947-5-3 準拠
保護等級 IP65（IP20） (組み付け状態)
周囲温度
UB = 24V DC で -25 ... 55 °C
素材 ガラス繊維強化プラスチック、ダイキャスト亜鉛、ニッケルメッキ

EN ISO 13849-1およびEN IEC 62061に準拠した特性値。

B10D耐用時間
安全な回転式キー操作スイッチ0.06x10620 y


その他

Submodulbreite 1
スライドイン ラベル
番号ラベリング注意
1ブランク
ソフトウェア ID (SW-ID) 157721
追加機能 レンズセット付き

ダウンロード

一式

ワンクリックですべての重要文書をダウンロードできます。

コンテンツ：

  • 操作説明書、およびその補足文書もしくは簡略説明書
  • 操作説明書の補足データシート
  • 適合宣言書
一式をダウンロード (ZIP, 2,9 MB)

単一文書

その他の文書

イープランマクロ

文書番号
バージョン
言語
サイズ
EUC.157721
文書番号
バージョン
言語
サイズ
0,1 MB

発注データ

注文番号 157721
品目指定 MSM-1-P-CA-LQV-C6-157721
総重量 0,13kg
関税番号 85371098
ECLASS 27-24-26-05 Field bus, decentralized peripheral - function-/technology module
