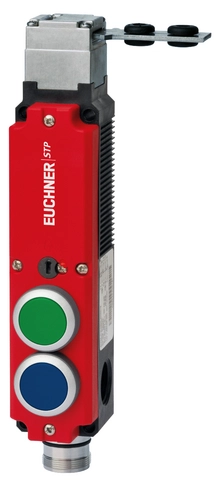

STP3A-4141A024RC18C2448EXT9 (注文番号 126040)

拡張型

拡張バージョンには制御要素や表示要素が追加で含まれます。

アプローチ方向

横および縦方向

90° 単位で調整可能

横アプローチ方向の大きなオーバートラベル

ドアが閉じているときに遊びを増やす必要がある場合は、オーバートラベル付きアクチュエーターを使用できます。このアクチュエーターを使うと、閉じているドアを作動方向にわずかに動かすことができるようになります。これは、たとえば安全ドアに戸当たりゴムがある場合に重要となります。オーバートラベル付きアクチュエーターを使用することで、圧縮されたゴムによる継続的な圧力を軽減できます。このようにして、スイッチヘッドおよびドア機構にかかる負荷を軽減します。

ガードロック方式

電源オンでロック解除: 閉回路電流方式ガードロックによるガードでは、ガードロック ソレノイドに電源が供給されるまでスプリング力によりそのガードがロックされます。ソレノイド力によりロック解除されます。メカニカル ガードロックという用語も使われます。

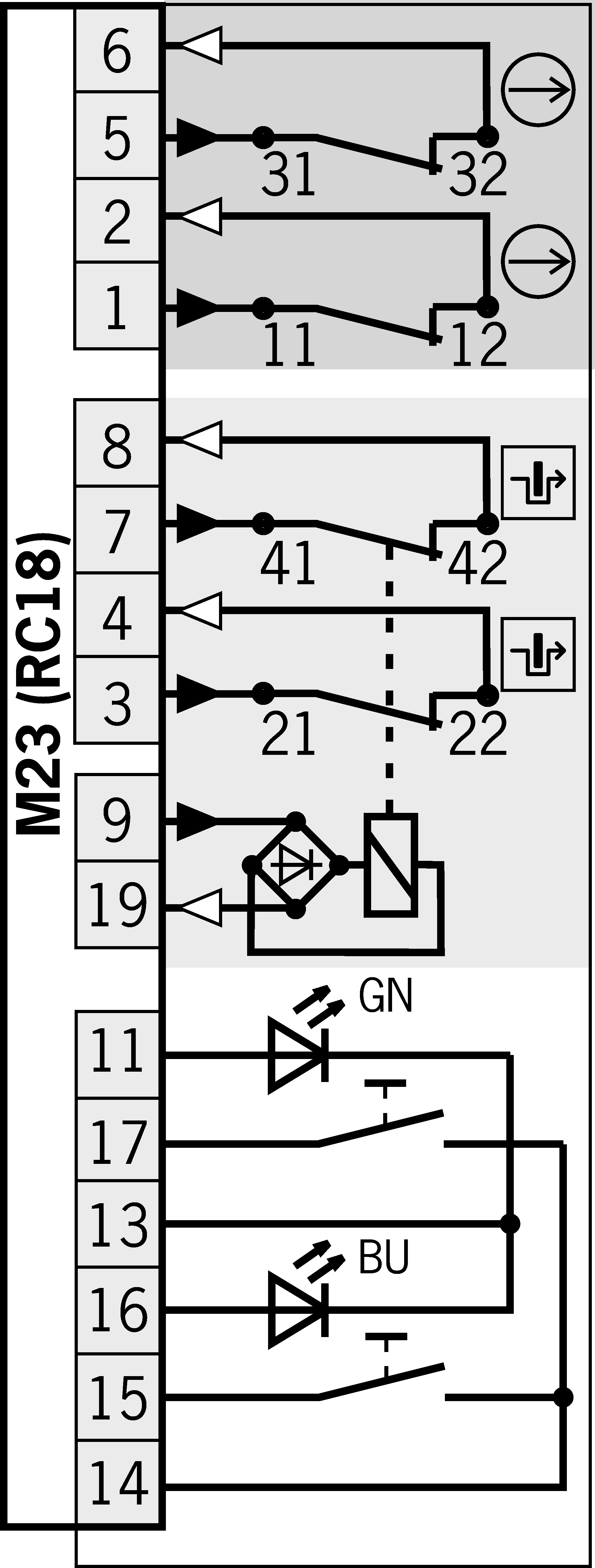

スイッチ素子

補助リリース

前面の補助リリースにより、停電などの障害が発生した場合でも装置にアクセスすることができます。ロック解除は工具またはキーを使用して実行します。補助リリースは、誤用から保護する必要があります (シーリング、ラッカー)。

エスケープリリース

これは危険ゾーン内から工具を使用せずにガードロックを手動で解除するのに使用します。

納入範囲

納品範囲に含まれるエスケープ・リリース。

アクセサリーが必要

アクチュエーターは含まれていません。
