SN02D12-502-MC1856 (注文番号 089550)

シリーズ SN...12 mm、メカニカル

  • プランジャー間隔 12 mm
  • 縦型ハウジング、小型フランジ
  • IEC 60529 に基づく保護等級 IP67
SN02D12-502-MC1856 (注文番号 089550)

説明

スイッチ素子

ES 502 E

スナップ式・スイッチング・コンタクト 1 NC + 1 NO

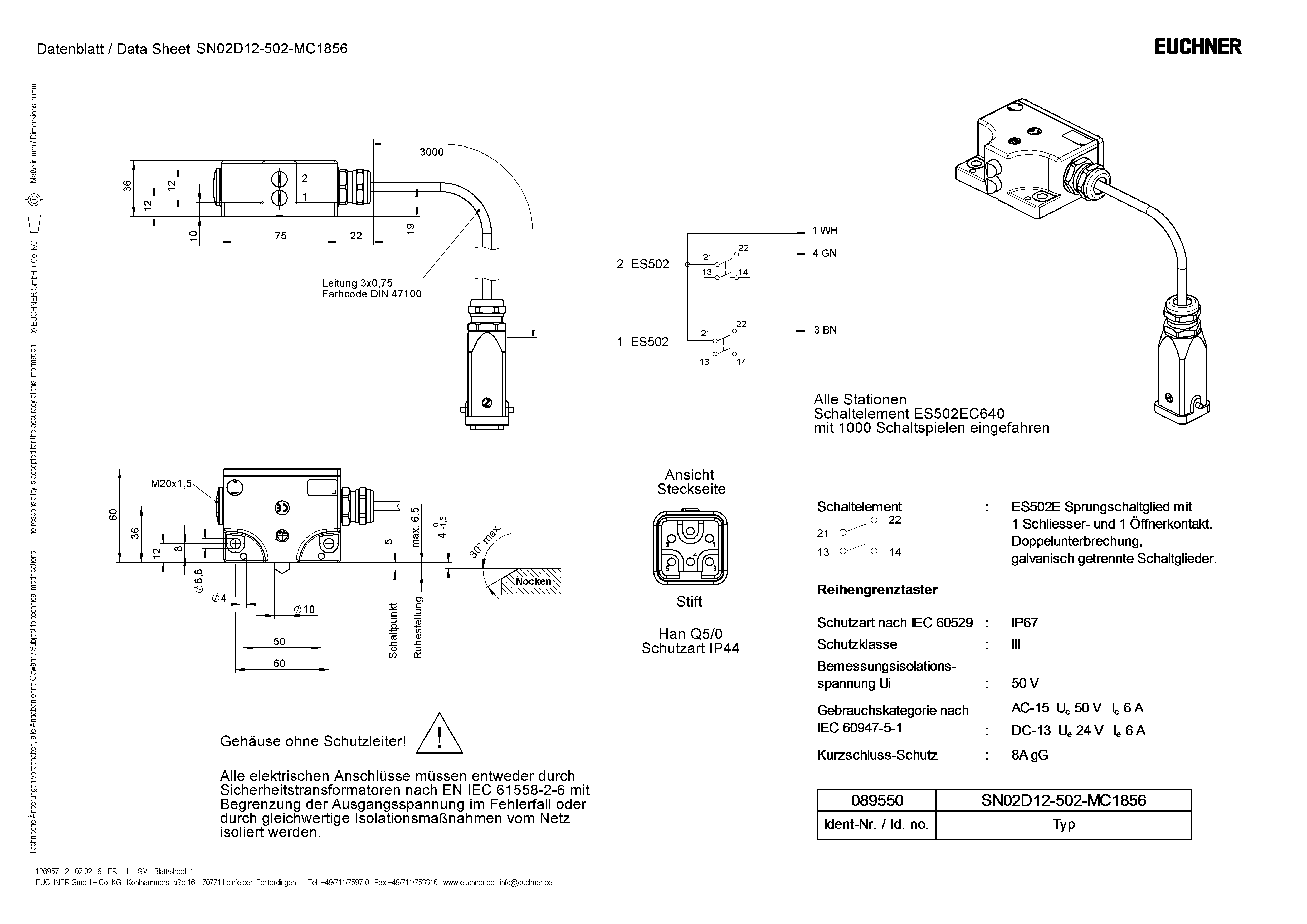

寸法図
寸法図
配線図、ES 502 E
配線図、ES 502 E
配線図
配線図

寸法図

寸法図
1ケーブル 3x0.75、カラーコード DIN 47100
2動作ポイント
3フリー ポジション
4ドグ
5接続側から見た図
6Han Q5/0 ピン、保護等級 IP44
7スイッチング エレメント: 常開接点 1 個と常閉接点 1 個を備えた ES502E スナップ式・スイッチング・コンタクト二重ギャップ・コンタクト、電気的に隔離されたスイッチング・コンタクト。
8接地導体なしのハウジング!

接続例

接続例

接続例

接続例

技術データ

認証取得状況

CCC2024010305643587_MultipleLimitSwitchc_UL_us_E155795_3/6

電気的接続値

ヘッジ max. 8 A ジー
定格絶縁電圧 Ui 50 V
定格インパルス電圧 Uimp 2 kV
利用区分
DC-13 6A 24V
AC-15 6A 50V
スイッチング電流
DC 12V で最低 min. 10 mA

機械的価値と環境

Anfahrgeschwindigkeit 0.01 ... 40 m/min
接続形態 1 x プラグコネクター Han Q5/0 (Harting プラグコネクター Han Q5/0、5 ピン、ピン 1、3 および 4 のみ使用、ケーブル 3,000 mm (3x0.75 mm²) 付き右側取り付け)
NC 接点の数 2
スイッチング エレメントの数 2
NO 接点の数 2
型 縦型
アクチュエーティング エレメント チゼル・プランジャー
アクチュエーティング力 min. 20 N
取り付け向き すべて
保管温度 -25 ... 80 °C
機械的寿命 30 x 10⁶
コンタクト・バウンス時間 max. 3 ms
スイッチング原理 スナップ式・スイッチング・コンタクト
動作ポイント精度 ± 0,002 (再現可能な動作点精度とは、スイッチング エレメント ES 502 E が約 2,000 運転サイクルだけ慣らし運転された後のプランジャーの軸移動をいいます。)
Schließzeit max. 4 ms
保護等級 IP67 (関連の組み合わせコネクターとのみしっかりと挿入)
プランジャー間隔 12 mm
周囲温度 -5 ... 80 °C
素材
ハウジング ダイキャスト・アルミニウム、陽極酸化処理済み
お問い合わせ 銀合金、金フラッシュ

その他

C 番号
C1856
追加情報 接地導体なしのハウジング! (故障時の限定された出力電圧に関する EN IEC 61558-2-6 に準拠した安全トランスか、他の相応の絶縁手段のいずれかによって、すべての電気接続部を主電力供給部から隔離しなければなりません。)

ダウンロード

一式

ワンクリックですべての重要文書をダウンロードできます。

コンテンツ：

  • 操作説明書、およびその補足文書もしくは簡略説明書
  • 操作説明書の補足データシート
  • 適合宣言書
一式をダウンロード (ZIP, 2,0 MB)

単一文書

その他の文書

発注データ

注文番号 089550
品目指定 SN02D12-502-MC1856
総重量 0,578kg
関税番号 85365019000
ECLASS 11.0 27-27-06-02 Multi-position switch
