MSM-1-R-DA-M00-A6-137596 (Rend. sz. 137596)

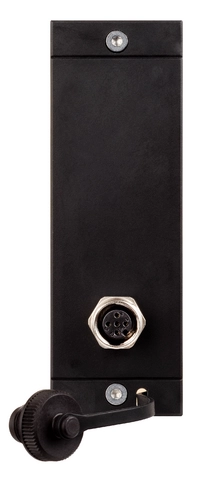

Submodule MSM-1-R... (M12 plug connector for enabling switch)

  • Function expansion for modules MGB2 and MCM
  • Connection type: R
  • 1 plug connector M12 for connecting an enabling switch
MSM-1-R-DA-M00-A6-137596 (Rend. sz. 137596)

Ismertetés

Dimension drawing
Dimension drawing
Dimension drawing
Dimension drawing
MGB2 Modular: at a glance
Multifunctional door locking systems

Dimensional drawings

Dimensional drawings

Dimensional drawings

Dimensional drawings

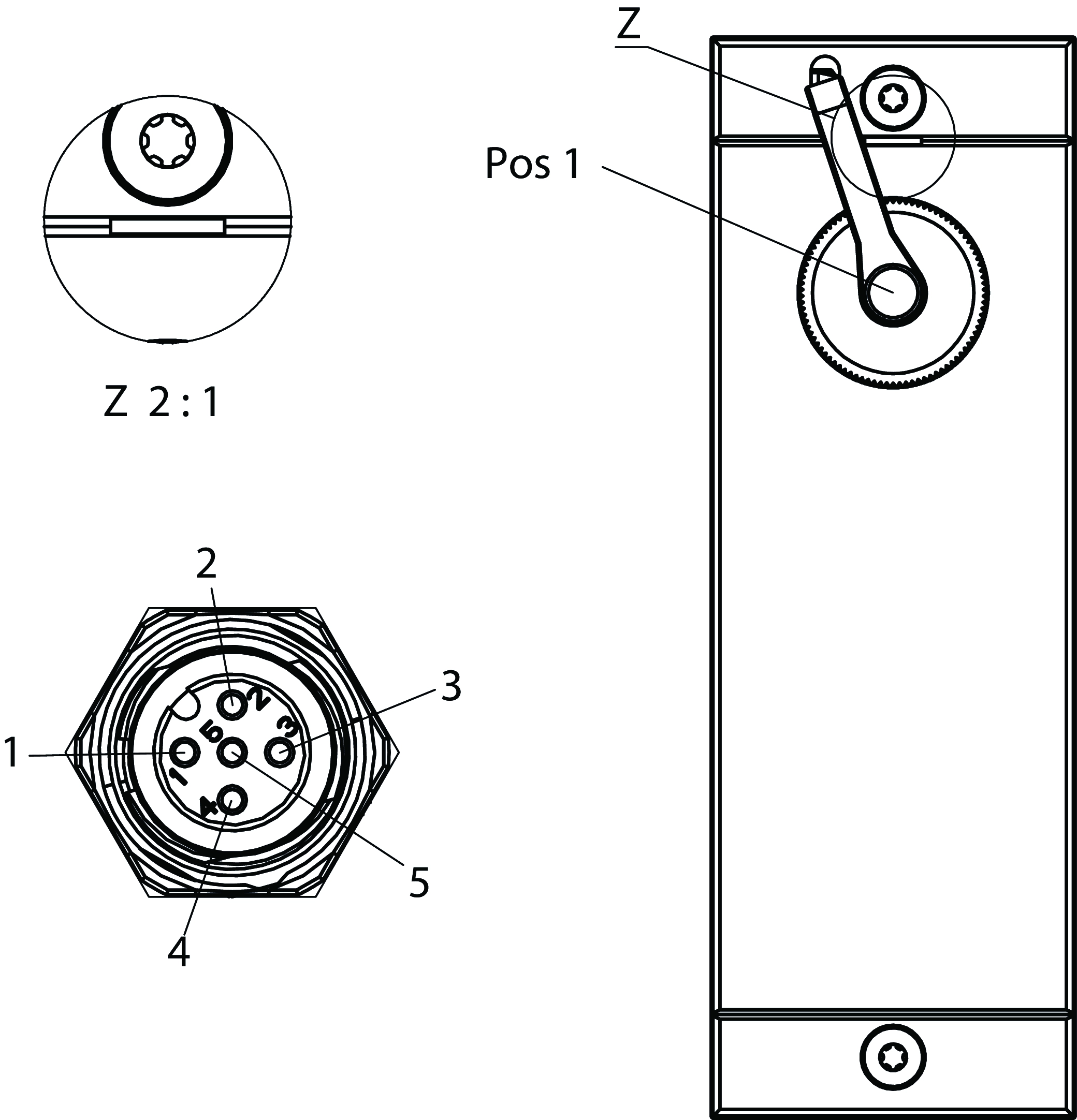

Pos 1M12 plug connector for connecting an enabling switch
Zmarks orientation of item 1

Műszaki adatok

Operating and display elements

ItemColorExtrasNote slide-in labelSwitching elementSlide-in labelVersionNumberDesignation1LED
1Connection M12x1 for enabling switch

Electrical connection values

Current consumption max. 16 mA
Controls and indicators
Breaking capacity max. 0.25 W
Switching voltage 24 V
Switching current 5 ... 10 mA

Mechanical values and environment

Installation orientation any
Storage temperature -25 ... 70 °C
Response time See operating instructions for bus module MBM-... or interlocking/locking module MGB2-I.-BR-... / MGB2-L.-BR-...
Shock and vibration resistance Acc. to EN IEC 60947-5-3
Degree of protection IP65 (IP20) (in the installed state)
Ambient temperature
at UB = 24 V DC -25 ... 55 °C
Material Fiber glass reinforced plastic, die-cast zinc, nickel plated

Characteristic values according to EN ISO 13849-1 and EN IEC 62061

PLMaximum SILPFHDCategoryMission time
Evaluating safety signalsPL e-9.06x10-10420 y
Applies only to externally connected safety functions such as enabling switches, safety switches, etc. Important! PL, category, and DC may also be limited by the connected device (see the bus module's operating instructions).


Miscellaneous

Submodulbreite 1
Software ID (SW ID) 137596

Letöltések

Teljes csomag

Minden fontos dokumentum letöltése egyetlen kattintással.

Tartalom:

  • A használati utasítás és a használati utasítás vagy a rövid utasítás kiegészítései
  • A használati utasítást kiegészítő adatlapok
  • A megfelelőségi nyilatkozat
Teljes csomag letöltése (ZIP, 3,0 MB)

Egyedi dokumentumok

Egyéb dokumentumok

ePlan macros

Rendelési adatok

Rend. sz. 137596
Cikk neve MSM-1-R-DA-M00-A6-137596
Súly 0,095kg
Vámtarifaszám 85389099990
ECLASS 11.0 27-24-26-05 Field bus, decentralized peripheral - function-/technology module
